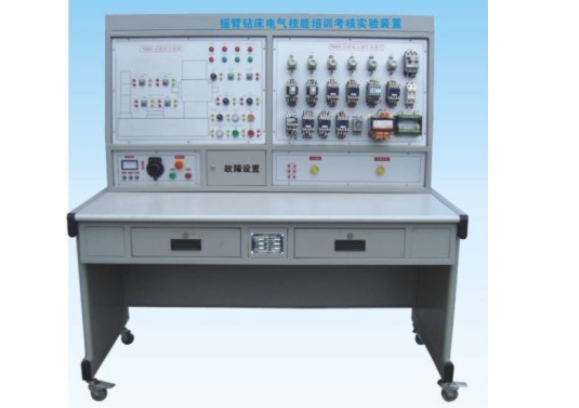

摇臂钻床电气技能培训考核实验装置
一、 产品概述
摇臂钻床电气技能培训考核实验装置是专为高等院校、职业技术学校及专业培训机构研发的一款高水平教学实训设备。本装置紧密围绕电气自动化、机电一体化及相关专业的核心教学内容，同时充分满足社会电工职业技能培训、以及各市县维修电工职业技能鉴定站（所）的考核需求。它能够完美实现摇臂钻床电气控制原理的课堂演示、模拟操作与综合实验实习。
该装置全部采用工业级真实电器元件构建，完美还原了真实工作场景，因此它不仅是理想的院校教学设备，更是社会电工培训中针对机床电气维修技能进行深度实训的首选平台，并已被广泛采纳为各类职业资格认证考核的指定设备。本装置有效解决了传统教学依赖真实机床所带来的成本高昂、设备损耗大、教学组织不便等痛点，显著提升了学生的实践动手能力与系统排故水平，以经济的投入实现了卓越的教学与培训成效，是为培养高层次电气维修技术员而打造的高效工具。
二、 适用范围
本摇臂钻床电气技能培训考核实验装置核心功能在于摇臂钻床电气控制系统的模拟教学与电气故障排除技能的综合考核。主要应用于以下场景：
大中专院校及职业学校的电气工程、自动化控制、机电设备维修等专业课程教学与实训。
社会培训机构开展的电工上岗证、中级/高级维修电工技能等级认证的实操培训。
各级职业技能鉴定机构用于维修电工的实操考核与技能评定。
工矿企业对其设备维修人员进行摇臂钻床电气系统的专项技能提升培训。
三、 技术性能参数
输入电源：三相四线制，交流380V ±10%，50Hz，符合工业标准。
工作环境：环境温度-10℃～+40℃；相对湿度＜85%（25℃时）；海拔高度低于4000米，适应性强。
装置容量：整机最大功耗＜1千瓦，高效节能，运行成本低。
外形尺寸：1410mm（长）× 725mm（宽）× 1535mm（高），结构设计合理，节省实验室空间。
四、 装置基本配置
电源控制面板（铝质面板）
工业交流电源：提供带有多重漏电保护机制的三相380V交流电源，确保供电安全可靠。
多重人身安全保护体系：集成电压型与电流型两级漏电保护装置。当控制屏内外线路或输出端发生漏电，均能瞬时报警并切断总电源，为整个电气技能培训考核过程提供最高级别的安全保障。
主令控制及图示板（铝质面板）
面板集成了摇臂钻床所有的主令控制电器（如按钮、转换开关）及对应的动作状态指示灯。学员的所有操作指令均在此面板上执行，指示灯实时、直观地反映机床各执行机构的动作情况。
面板上丝印有清晰的摇臂钻床整体结构示意图，使学员能够将电气控制逻辑与机械运动部件直观关联，深化对机电一体化系统的理解。
元器件安装板
板上开放式安装了全套低压电气控制元器件，包括塑壳断路器、熔断器、交流接触器、热继电器、控制变压器等。所有元器件的动作状态均清晰可见，便于学员在电气技能培训中观察其工作原理与动态响应。
三相异步电动机组
配置四台380V三相鼠笼式异步电动机，分别精准模拟摇臂钻床的四个核心动力单元：主轴电动机、冷却泵电动机、立柱夹紧与松开电动机以及摇臂升降电动机。
智能故障设置箱
设有32个拨码开关，其中K1至K17号开关用于预设多种典型的摇臂钻床电气故障，满足教学与考核的多样化需求；K18至K32为备用扩展接口，为未来功能升级预留空间。
多功能实验桌
实验桌主体采用优质钢结构，经双层亚光密纹喷塑工艺处理，坚固耐用且美观。桌面采用防火、防水、耐磨的高密度板。
设计人性化，配有两个大型储物抽屉，方便存放实验工具、电气图纸及学习资料。桌体底部装有四个带刹车功能的万向轮和可调节高度的固定地脚，便于设备的灵活移动、精确定位与平稳调平，极大便利了实验装置的布局与管理。
五、 实验项目与核心教学内容
本摇臂钻床电气技能培训考核实验装置支持以下核心实验与技能训练项目，是完整的电气控制教学与考核解决方案：
低压电器原理认知：使学生深入认知并理解摇臂钻床电气控制系统中各类常用低压电器的内部结构、工作原理及应用特性。
电气原理分析与故障定位：训练学员在摇臂钻床电气原理图的指引下，运用万用表等工具进行测量，通过逻辑分析，精准定位由教师预设的故障点所在线路，培养系统性故障诊断思维。
实操技能强化训练：通过完成电气接线、系统调试、参数测量等一系列实践操作，全面提升学员在机床电气控制方面的动手能力与操作熟练度。
典型机床故障排除实训：通过分析与排除装置上模拟的各类摇臂钻床常见电气故障，使学员掌握完整的故障排查流程、方法与技巧，积累宝贵的实战维修经验。
标准化技能考核平台：教师或考评员可利用故障设置箱，快速设置不同的故障组合，将本装置转变为一个标准、公正的维修电工技能考核台，对学员的理论应用能力与实操排故技能进行客观、准确的评估。
