汽车电工电子实验箱
一、汽车电工电子实验箱设备概述

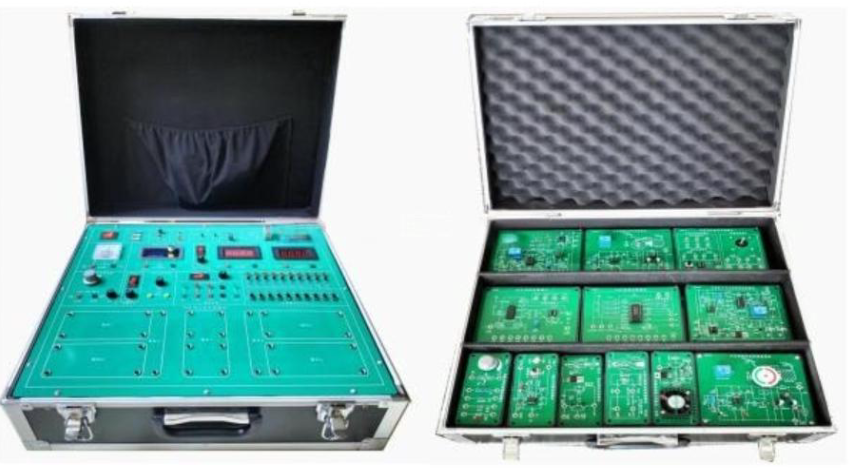

汽车电工电子实验箱是一款专为汽车电子教学设计的创新型实训设备，该系统主要由汽车电工电子实验箱主体及配套电子电路实训模块收纳箱组成。实验箱面板集成多种功能模块，包括高精度数字电压表、数字电流表、逻辑电平开关及显示模块，PWM信号发生器，直流微安表，220V电源插座等关键组件。汽车电工电子实验箱提供丰富的电源输出，包括正负12V、正负5V直流电源，1.2~35V可调直流电源以及15V交流电源，满足多样化实验需求。
这款汽车电工电子实验箱支持汽车电器原理教学及相关参数检测实训，学生可按照原理图进行单元电路连接、调试与运行，并使用万用表检测相关参数。汽车电工电子实验箱有效强化学员对汽车电工电子理论知识的理解和实操技能培养，是汽车电子专业教学的理想选择。
二、汽车电工电子实验箱技术性能指标
汽车电工电子实验箱具备优异的技术性能，确保实验教学的稳定进行：
工作电源采用单相三线制AC220V±5%，频率50HZ，适应多种电网环境
完善的安全保护系统，包括过流保护、短路保护等多重防护机制
产品尺寸设计合理，不小于460 * 425 * 200mm，便于实验室布置与存储
额定功率控制在0.5KW以内，节能高效
环境温度适应范围广，可在-10～50℃环境下稳定工作
相对湿度耐受度≤85%，适应不同气候条件
汽车电工电子实验箱的技术参数体现了其卓越的性能和可靠性。
三、汽车电工电子实验箱实验模块配置
汽车电工电子实验箱配备丰富的实验模块，采用透明封闭元件盒及高质量PCB板构成。模块盒体由透明有机工程塑料注塑而成，具有良好的示教功能，使用者可直接观察元件形状和接线方式，便于教师讲解和学生认知。面板采用PCB制作，线路清晰、符号规范，元件更换简便。元件盒面板提供58mm124mm和124mm146mm两种规格，满足不同实验需求。
汽车电工电子实验箱配套20块专业实验模板，全面覆盖汽车电子核心知识点：
电路元件的伏安特性测试模块
简单RC电路频率特性测试模块
线性运放电路模块
集成功率放大电路模块
555定时器应用模块
D/A转换电路模块
A/D转换电路模块
全自动空调控制模块
空调电子扇控制模块
车前灯自动转换装置模块
汽车雨刷自动控制器模块
步进电机驱动电路模块
点火控制模块
油泵PWM油压控制模块
燃油喷射系统模块
水温传感器电阻检测模块
车速传感器测试模块
函数信号发生板
AX512V直流恒压源
IC2集成座（14P）等
汽车电工电子实验箱的模块化设计便于开展系统性教学。
四、汽车电工电子实验箱功能介绍
汽车电工电子实验箱支持丰富的实验项目，全面提升学生实践能力：
汽车电工电子实验箱基础认识实验
电路元件的伏安特性测绘实训
简单RC电路的过渡过程分析
整流、滤波电路的测试实验
集成运放的线性运算电路研究（包括反向比例运算电路、同向比例运算电路、反向加法运算电路）
集成功率放大器特性测试
555定时器的应用--多谐振荡器实验
基本门电路的测量与分析
D/A转换电路原理研究
A/D转换电路性能测试
全自动空调系统仿真
空调电子扇控制模块实训
车前灯转换电路实验
汽车雨刷器工作原理分析
步进电机控制模块实操
汽车点火电路故障诊断
燃油喷射系统控制模块研究
水温传感器特性测试
车速传感器及测速电路分析
PWM油压控制技术实训
函数信号发生器应用实验
汽车电工电子实验箱的功能设计全面满足教学需求。
五、汽车电工电子实验箱创新教学模块
汽车电工电子实验箱集成先进的元器件检测模块，提升教学效果：
（1）印刷线路板采用2mm厚单层设计，每块线路板配备4mm镙丝固定孔，安装稳固
（2）正面采用白底黑字清晰印刷器件符号，反面线宽3mm，器件安装在反面，正面通过镀金接线孔引出，汽车电工电子实验箱的设计注重实用性
（3）线路板固定于塑料密封盒口，盒底内置无线射频卡编号系统，配套手持式RFID读卡器可识别元件盒编号并显示标准答案
（4）元器件检测涵盖三极管、电解电容、二极管、晶闸管、单结晶体管等，检测内容包括器件类型、管脚识别及性能判断，汽车电工电子实验箱的检测板内部接线设计具有差异性
（5）RFID读卡系统全室配置1套，完善汽车电工电子实验箱的教学管理体系
