电路原理实验箱
一、电路原理实验箱概述

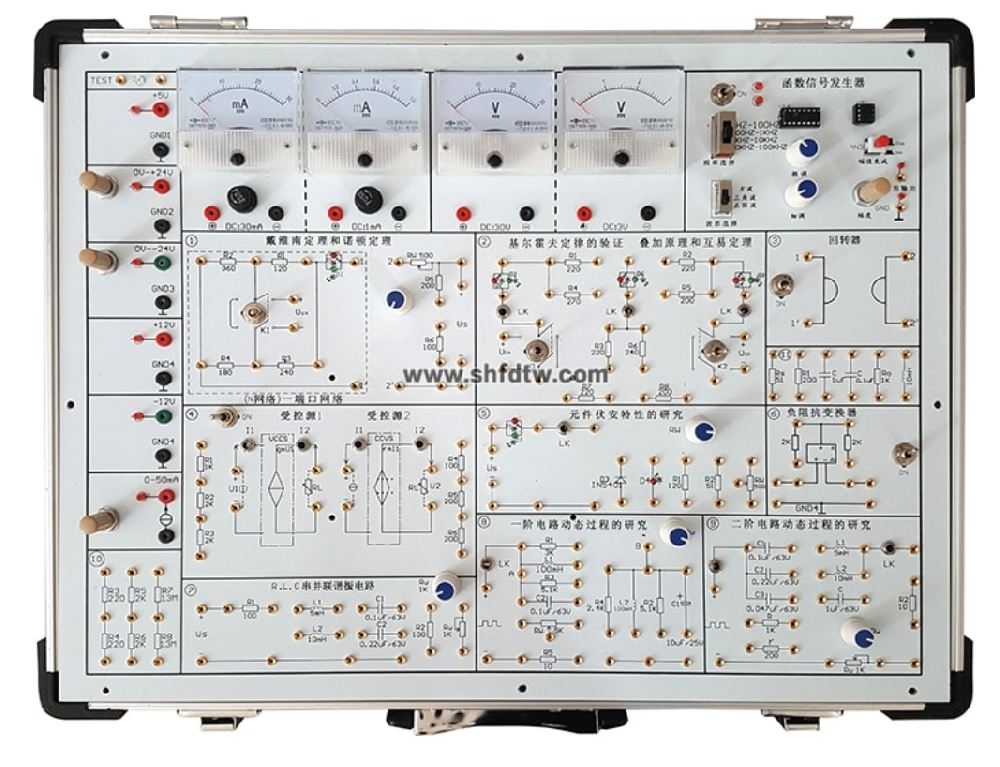

电路原理实验箱是一种专为电子电路教学设计的集成化实验设备，采用先进的箱式结构，将电源系统、测量仪表和多种实验模块高度集成于一体。使用电路原理实验箱进行实验时，学生仅需外接简单信号源，即可在各个实验模块中完成丰富的电路实验。该电路原理实验箱的连接部分采用高品质锁紧叠插式镀金大孔设计，不仅连接稳定可靠，而且使用寿命长，确保实验数据的精确性。面板采用独特的双面工艺，正面清晰展示线路原理图，反面详细标注具体线路分布和元件位置，使学生在操作电路原理实验箱时能够直观理解电路工作原理。
这款电路原理实验箱的设计充分考虑了教学需求，是理想的教育实验工具。
二、电路原理实验箱组成结构
电路原理实验箱的箱体采用环保铝木合金材料制造，无任何污染源，符合现代绿色环保标准。箱体内部集成以下核心组件：直流稳压工作电源、实验用恒流源和恒压源、测量用直流电流表、直流电压表以及专用的实验电路模块区。电路原理实验箱的合理布局使得各个功能区域划分清晰，方便学生进行实验操作。
电路原理实验箱的整体设计注重实用性和安全性，是实验室教学的优选设备。
三、电路原理实验箱主要技术指标
电路原理实验箱的技术参数全面，满足多种实验需求：
输入交流电源：AC 220V，允许±10%的波动范围。
直流稳压输出：提供±12V/1.5A的稳定直流电源。
直流稳压可调输出：支持0～±24V/1A连续可调，每路电源均具备短路保护自动恢复功能，确保电路原理实验箱使用安全。
恒流源输出：0～50mA可调恒流源，具备开路保护功能。
测量仪表：配备直流电流表2只，量程分别为1mA和30mA；直流电压表2只，量程为3V和30V，提升电路原理实验箱的测量精度。
函数发生器：支持方波、三角波、正弦波输出；频率范围覆盖10Hz～100kHz，分四档可调，满足电路原理实验箱的多波形实验需求。
安全保护：内置电源输入输出专用保护电路，具备接地保护、漏电过载过流保护及误操作保护功能，电路原理实验箱的安全性符合国家标准。
整机功耗：≤0.5 KVA，节能高效。
外形尺寸：约500×420×100mm，电路原理实验箱结构紧凑，便于存放。
机箱材质：铝木合金，环保美观，耐用性强。
电路原理实验箱的技术指标体现了其高性能和可靠性。
四、电路原理实验箱实验模块配置
电路原理实验箱提供丰富的实验模块，支持多种电路原理实验：
元器件伏安特性的测量模块
电路中电位的研究模块
戴维南定理和诺顿定理验证模块
叠加定理和互易定理实验模块
基尔霍夫定律的验证模块
电容充放电的研究模块
无源双口网络实验模块
一阶动态电路分析模块
二阶动态电路实验模块
交流参数测定模块
串、并联谐振电路模块
受控源VCVZ、VCCS电路实验模块
回转器电路研究模块
电路原理实验箱的模块化设计便于学生循序渐进地学习电路原理。
五、电路原理实验箱附件配置
电路原理实验箱配备完整的附件，确保实验顺利进行：
交流电源线1根（长1.5米）
电流测试线2根（长0.5米）
自锁紧专用实验导线25根（长0.5米）
详细实验指导书1套
电路原理实验箱的附件齐全，方便用户开箱即用。
六、电路原理实验箱主要实验项目
电路原理实验箱支持以下核心实验项目，涵盖电路原理的各个方面：
基本电工仪表的使用与测量误差计算
减少仪表测量误差的方法研究
电阻的串联和并联电路分析
电阻的混联电路实验
直流电阻电路故障检查方法
线性与非线性电路元件伏安特性测绘
电位、电压的测定及电路电位图绘制
基尔霍夫定律验证及故障判断
叠加定理验证及故障分析
电压源与电流源的等效变换实验
戴维南定理的验证
诺顿定理验证
双口网络测试
互易定理验证
最大功率传输条件测定
一阶电路响应测试
二阶动态电路响应研究
R、L、C元件阻抗特性测试
RC串、并联选频网络特性测试
R、L、C串联谐振电路研究
双口网络测试实验
回转器实验
受控源VCCS、VCVS、CCVS、CCCS的实验研究
