一、新能源汽车电子电器实训系统功能概述

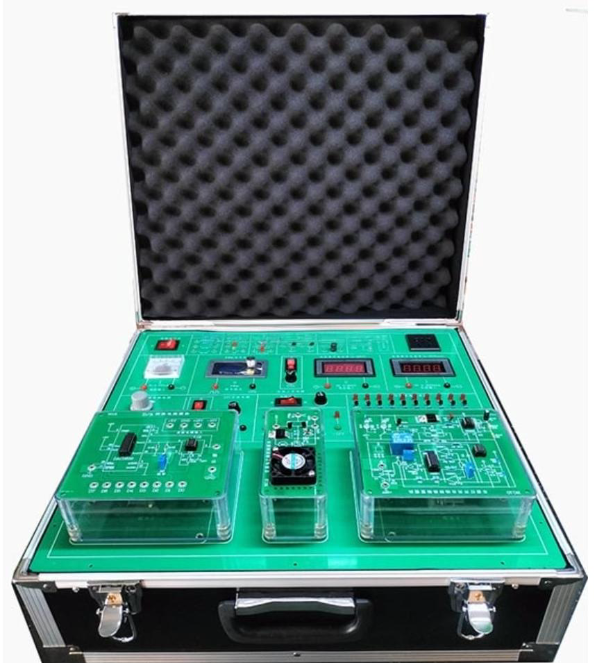

新能源汽车电子电器实训系统是一款专为新能源汽车专业教学设计的先进实训设备，该系统主要由汽车电子电器实训箱及电子电器实训模块收纳箱组成。实训箱集成多种功能模块，包括高精度数字电压表、数字电流表、PWM信号发生器、220V电源插座等核心组件。新能源汽车电子电器实训系统提供丰富的电源输出，包括正12V、正5V直流电源，0~15V可调直流电源，15V交流电源，并配备数字示波器和触控笔等先进测量工具。

该新能源汽车电子电器实训系统深度涉及新能源汽车三电（电池、电机、电控）核心模块，特别适合中高职院校新能源汽车电子技术、电池管理系统、电机驱动原理等专业课程。通过新能源汽车电子电器实训系统，学生可进行系统性的原理教学和实操训练，深入了解新能源汽车整体电子技术及三电系统工作原理，有效培养符合行业需求的理论知识、实践能力及问题解决技能。

新能源汽车电子电器实训系统配备完整的汽车电器控制电路原理图和电子元件认知测量模块，内置汽车专用示波器，可通过连接测量点实时检测新能源汽车各系统电器元件的工作状态和性能指标，是新能源汽车专业教学的理想选择。

二、新能源汽车电子电器实训系统技术参数

新能源汽车电子电器实训系统具备卓越的技术性能，确保教学实训的准确性和安全性：

1. 工作电源采用单相三线制AC220V±5%，频率50Hz，稳定可靠

2. 完善的安全保护机制，包括过流保护、短路保护等多重防护

3. 产品尺寸≥460×425×200mm，结构紧凑，便于实验室布局

4. 额定功率≤0.5KW，节能高效

5. 环境温度适应范围-10～50℃，适应多种教学环境

6. 相对湿度耐受度≤85%，保证设备稳定运行

新能源汽车电子电器实训系统的技术参数体现了其高标准的设计理念。

三、新能源汽车电子电器实训系统基本配置

核心组件配置

新能源汽车电子电器实训系统包含实验箱1套和透明元件检测盒收纳箱1个，整体尺寸≥460×425×200mm，采用优质材料制造，确保耐用性。

汽车用嵌入式数字示波器模块

新能源汽车电子电器实训系统集成高性能数字示波器：

• 模拟频带宽度：0–2MHz

• 实时取样率：5Msps

• 垂直灵敏度：2mV/Div – 20V/Div（12档可调）

• 水平时基范围：1μs/Div – 50s/Div（21档可调）

• 最高输入电压：50Vpk（100Vpp）

• 记录长度：512/1024点可选

• 输入阻抗：1MΩ

• ADC精度：8Bit

• 耦合方式：DC/AC可选

• 触发方式：自动、常规和单次

• 特有滚动式慢信号显示功能

• 支持波形冻结、时间游标、电压游标测量

• 集成频率计和电压表功能

• 电池/USB双供电模式

• 尺寸≤70×80×18mm，便携设计

信号发生器模块

新能源汽车电子电器实训系统的信号发生器具备：

• 工作电压范围：3.3~30V

• 频率范围：1Hz~150KHz

• 输出电流：5~30mA

• PWM幅值与供电电压相等

• 支持方波信号生成、电机驱动控制

• 适用于PWM调光调速等应用场景

电源及测量模块

• 0-15V直流可调电源，带数字电压显示

• 12V直流3A输出，带电源指示灯

• 三位半直流电压表/电流表，AC9V供电

模块实训区

新能源汽车电子电器实训系统设计8位模块安装区，面板标注清晰元器件符号，布局科学合理。

四、新能源汽车电子电器实训系统实训模块

新能源汽车电子电器实训系统提供丰富的实训模块，采用透明封闭元件盒设计，元件盒体由透明有机工程塑料注塑而成，具有优良的示教功能。面板采用PCB制作，符号线路清晰，元件更换便捷。提供58mm×58mm、58mm×124mm、124mm×146mm三种规格面板。

核心模块列表

1. 透明电阻模块（3块）：集成多种电阻类型，引脚通过2mm端子引出

2. 透明电位计模块（1块）：安装精密可调电位器

3. 透明可变电阻器模块（1块）：多种可变电阻器配置

4. 二极管模块（1块）：包含发光二极管及单向二极管

5. 三极管模块（1块）：集成NPN/PNP三极管及三端稳压器

6. 保险模块（2块）：汽车保险、普通保险管、可恢复保险等

7. DPDT开关模块（1块）：多组DPDT类开关器件

8. SPST开关模块（2块）：多组SPST类开关装置

9. 单/双灯丝灯泡模块（1块）：汽车用灯泡组件

10. IS05针继电器模块（1块）：多组5针继电器

11. 喇叭模块（1块）：喇叭和音乐芯片集成

12. 闪光灯模块（1块）：汽车闪光继电器组件

13. 光学传感器模块（1块）：输出脉冲信号，支持波形测试

14. 霍尔效应传感器模块（1块）：调速脉冲信号输出

15. 18650电池模块（1块）：锂电池组配置

16. 电池充放电模块（1块）：充放电原理实训

17. 三相交流发电机模块（1块）：输出电压信号可测

18. 升压模块（1块）：低电压转高电压应用

19. 降压模块（1块）：高电压转低电压实训

20. 整流滤波模块（1块）：三相/单相整流电路

21. 车门窗升降电路模块（1块）：模拟车窗控制

22. 空调电子扇控制模块（1块）：PWM驱动应用

23. 全自动空调模块（1块）：空调系统原理模拟

新能源汽车电子电器实训系统的模块设计全面覆盖新能源汽车电子核心技术点。

五、新能源汽车电子电器实训系统实训内容

新能源汽车电子电器实训系统支持丰富的实训项目：

1. 电子电器实验箱认识与基础操作

2. 电阻认知及串并联电路分析

3. 可变电阻/电位计测量技术

4. 二极管、三极管特性测试

5. 熔断器原理与故障诊断

6. 开关装置工作原理研究

7. 汽车灯具系统认知实训

8. 继电器模块控制原理

9. 喇叭系统电路分析

10. 传感器技术应用实训

11. 电池管理系统原理实践

12. 发电系统与整流滤波电路

13. 电压变换技术实训

14. 车身电子控制系统模拟

15. 空调系统电子控制原理

新能源汽车电子电器实训系统的实训内容设计科学系统，符合行业发展需求。

六、新能源汽车电子电器实训系统创新教学模块

新能源汽车电子电器实训系统集成先进的元器件检测模块：

• 印刷线路板采用2mm厚单层设计，4mm螺丝固定孔

• 正面白底黑字印刷器件符号，反面线宽3mm

• 线路板固定于塑料密封盒，内置无线射频识别系统

• 支持三极管、电解电容、二极管、晶闸管等器件检测

• 配备手持式RFID读卡器，可显示标准答案

• 检测内容涵盖器件类型、管脚识别及性能判断
