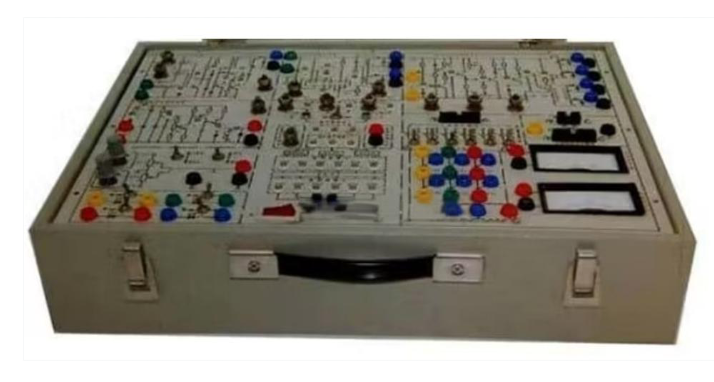

电力电子技术实验箱
一、电力电子技术实验箱概述
电力电子技术实验箱是一款专为电力电子教学设计的先进实训设备，集成多种核心电力电子器件和功能模块。该电力电子技术实验箱包含SCR、GTO、MOSFET、GTR、IGBT等关键电力电子器件，与配套模块协同使用，可精确测定各种器件的特性曲线，满足电力电子技术实验箱的教学需求。
电力电子技术实验箱提供完整的实验模块组合，包括单结晶体管触发电路模块、三相集成触发电路及功放电路、给定模块、直流斩波电路实验模块（涵盖IGBT六种典型线路）以及全桥DC-DC变换电路。电力电子技术实验箱的设计注重实用性和安全性，是电力电子课程教学的理想选择。
二、电力电子技术实验箱核心配置
电力电子技术实验箱配备丰富的硬件组件，确保实验的准确性和多样性：
功率器件配置：提供6只5A/1000V的晶闸管，每只晶闸管均设有完善的保护装置。电力电子技术实验箱的晶闸管支持外加信号触发，并设有触发脉冲输入接口，便于实验操作。
测量仪表：集成指针式直流电压表（±300V）和直流电流表（±2A）各一只，电力电子技术实验箱的测量系统精度高，读数直观。
电抗器与变压器：配备平波电抗器一组（0、100mH、200mH、700mH可调），三相隔离变压器1只，三相同步变压器一组，以及稳定的直流电源系统。电力电子技术实验箱的电源设计安全可靠。
负载配置：提供三相逆变变压器1只，大功率可调电阻负载1只，以及灯泡负载一组，电力电子技术实验箱的负载能力满足多种实验场景。
电力电子技术实验箱的硬件配置全面，支持复杂的电力电子实验。
三、电力电子技术实验箱实验项目
电力电子技术实验箱支持以下八大实验项目，涵盖电力电子核心技术：
实验项目一：单结晶体管触发电路实验
通过电力电子技术实验箱，学生可深入理解单结晶体管的工作原理和触发特性。
实验项目二：SCR、GTO、MOSFET、GTR、IGBT特性实验
电力电子技术实验箱提供完善的测试平台，用于测定各种电力电子器件的静态和动态特性曲线。
实验项目三：单相桥式半控整流电路实验
利用电力电子技术实验箱进行单相整流电路分析，掌握半控整流技术。
实验项目四：三相半波可控整流电路实验
电力电子技术实验箱支持三相半波整流研究，培养学生对多相整流电路的理解。
实验项目五：三相桥式全控整流及有源逆变电路实验
通过电力电子技术实验箱完成全控整流及逆变实验，深入掌握电能变换技术。
实验项目六：三相交流调压电路实验
电力电子技术实验箱提供三相交流调压功能，用于研究电压调节原理。
实验项目七：直流斩波电路实验
电力电子技术实验箱涵盖六种典型斩波电路：
降压斩波电路（Buck Chopper）
升压斩波电路（Boost Chopper）
升降压斩波电路（Boost-Buck Chopper）
Cuk斩波电路
Sepic斩波电路
Zeta斩波电路
实验项目八：全桥DC-DC变换电路实验
电力电子技术实验箱支持全桥变换器实验，提升学生对直流电源管理的技能。
四、电力电子技术实验箱的优势
电力电子技术实验箱采用模块化设计，结构紧凑，操作简便。所有模块均通过电力电子技术实验箱的标准化接口连接，减少接线错误，提高实验效率。电力电子技术实验箱的安全保护系统完善，包括过流、过压保护，确保实验过程安全可靠。
电力电子技术实验箱的实验项目设计由浅入深，符合教学规律，既能满足基础教学，又支持进阶研究。通过电力电子技术实验箱的实践训练，学生能够全面掌握电力电子技术的核心原理和应用技能。
