一、 产品概述：直观解析变速箱与液压控制的综合教学平台

本透明液压PLC控制与湿式离合器变速箱综合实训台，是一款集真实变速箱结构展示、液压传动原理教学及先进PLC控制技术于一体的汽车工程高端教学设备。它专为变速箱拆装实训、液压控制系统分析和自动化控制教学而设计，是深入了解湿式离合器工作原理和电液控制系统集成的理想汽车传动教学平台。

二、 核心特点：透明化、集成化、灵活化的教学优势

1. 真实透明结构，直观教学：

• 核心部件湿式离合器变速箱采用高透明有机玻璃（如变速箱壳体、离合器缸体、活塞、齿轮等）制作，壳体厚度达15mm，内部结构（花键槽、轴承、传动轴等）及工作状态清晰可见，实现了可视化变速箱教学。

• 液压系统元件同样采用透明材质工艺制造，工作压力达2.0MPa，可直接观察油路流动和阀芯动作。

2. 模块化集成设计：

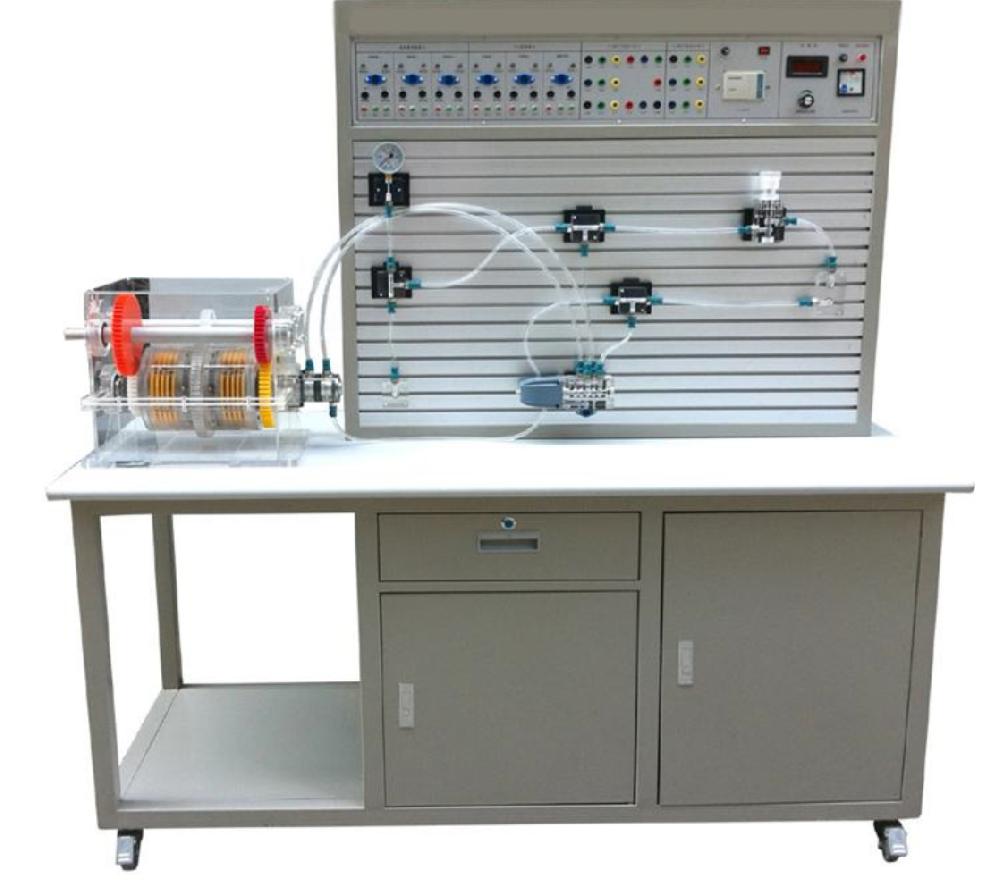

• 实训装置由实训桌（铁质喷塑、带储物抽屉）、实训台（铝合金面板带“T”型槽）、透明湿式离合器变速箱、液压元件模块、电气控制单元及可编程控制器（PLC） 高度集成。

• 液压元件和电器模块均配有专用底板，可在铝合金面板上灵活安装与拆卸，便于快速搭建不同实验回路。

3. 高效连接与安全防护：

• 液压油路连接采用半开闭式快换接头，操作简单快捷，连接可靠不漏油，保障实验清洁与安全。

• 配备透明耐压软管，实时观察油液流向。

4. 双模式电气控制：

• 核心控制采用先进PLC技术（标配三菱FX1S-20MR，12入/8出继电器）。

• 同时可选独立的继电器控制单元进行基础电气控制实验，方便进行PLC控制与传统继电器控制的比较教学。

• 专用电器模块: 包含电源模块、PLC模块、继电器模块、按钮模块、指示灯模块等。

5. 专用紧凑液压泵站：

• 系统额定压力：0.8MPa。

• 动力单元：定量齿轮泵（流量4L/min，压力2.5MPa）与250W直流电机内轴一体式安装，结构紧凑，运行低噪音，支持0-1500r/min无级调速。

• 油箱容积：6L，配过滤器，使用标准L-HL46液压油。

6. 电磁换向驱动：

• 关键控制阀采用AC24V电磁换向阀（吸力3MPa），响应可靠。

三、 核心功能：从结构认知到系统控制

1. 湿式离合器变速箱深度认知：

• 直观演示： 真实演示湿式离合器的摩擦片分离、结合、换挡、变速等核心动作过程。

• 结构剖析： 透彻了解变速箱内部构造，包括离合器缸体花键、主动/被动摩擦片、活塞与螺旋弹簧作用、密封（O型圈）方式、齿轮传动及轴承支撑等。

• 工作原理解析： 深入理解液压油驱动活塞压紧摩擦片实现动力传递，以及弹簧复位实现动力切断的工作机理。

2. 液压系统集成与控制实训：

• 系统拆装与组合： 可进行变速箱液压系统（油路、阀体等）的拆装和重组实验。

• 液压回路实训： 利用透明液压元件搭建并验证与离合器控制相关的液压基本控制回路。

• PLC/电气控制回路： 进行变速箱动作的电气控制回路设计、编程与调试实验。

3. 数字仿真与软件辅助：

• 液压系统换向回路仿真软件： （若配置）可辅助进行湿式离合器变速箱液压控制的动态仿真，加深对液压换挡逻辑的理解。
