气动与PLC控制实训台

气动与PLC控制实训台

一、 产品概述：融合气动技术与PLC控制的现代化教学实训平台

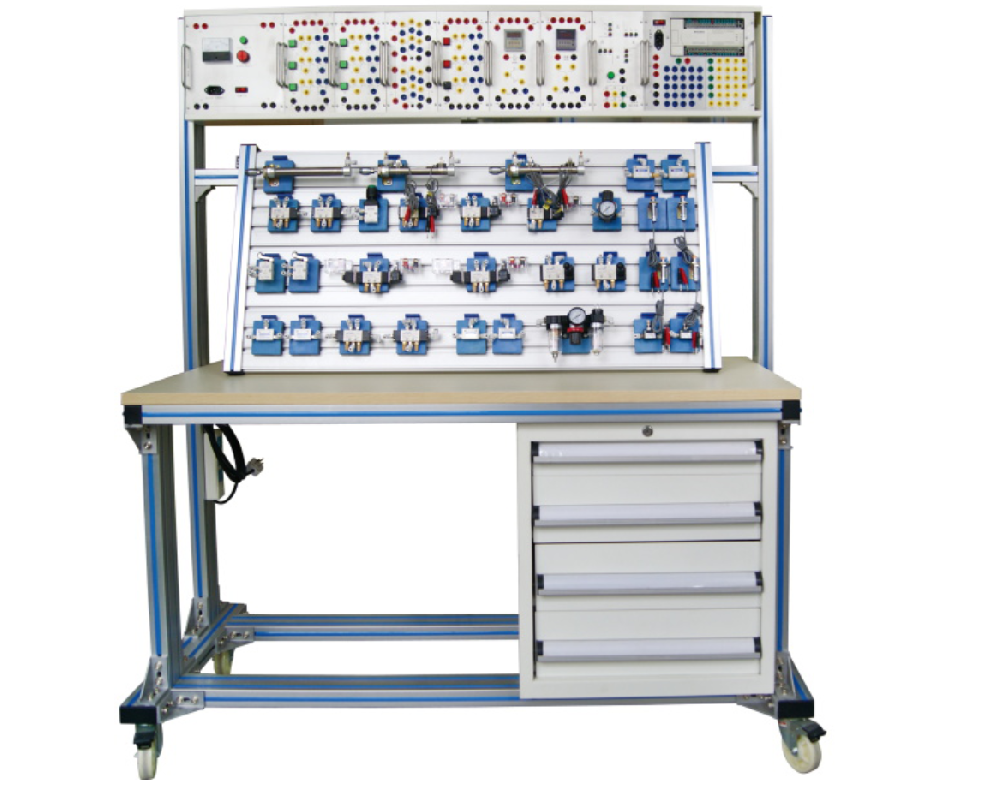

本款气动与PLC控制实训台，专为满足现代气动专业教学实验需求而设计，严格遵循《液压与气压传动》、《气动控制技术》等通用教材的核心内容。该实训台是气动控制技术、传统继电器控制、PLC自动控制技术以及传感器应用技术的完美融合体，构建了一个功能强大的机电气一体化教学平台。

除了进行常规的气动基本控制回路实验外，本实训台更支持模拟气动控制技术应用实验和气动技术课程设计项目。其核心亮点在于采用先进的PLC控制方式，教学路径清晰：从基础的PLC指令编程、梯形图编程学习，逐步深入到复杂的PLC控制应用、与计算机通讯及在线调试等高级功能。它完美实现了气动技术与电气PLC控制技术的集成，是进行气动实验教学、气动控制技能培训、气动与传感器技术综合实训的理想气动PLC教学设备。

二、 核心优势与特点：模块化、工业级、多功能的实训解决方案

1. 模块化灵活设计：

• 采用模块化气动教学元件，每个气动元件均为独立模块，配有便捷安装底板。

• 可在特制的带“T”型槽铝合金实训面板上，自由、快速地搭建各种实验回路，操作简单直观，回路布局清晰明了，体现气动实训模块化优势。

2. 工业级可靠元件：

• 所有气动元器件均采用标准工业级气动元件，性能稳定可靠，安全耐用，确保教学与工业应用的紧密衔接。

3. 高效安全连接：

• 配备快速可靠的快换接头，气路连接简便省时，密封性好，大幅提升实验效率。

4. 静音环保气源：

• 标配无油静音空气压缩机，工作噪音极低（<55分贝），提供无油、无味、清洁干燥的压缩空气，保障舒适安静的实验环境。

5. 多元化控制模式：

• 支持纯气动控制回路、继电器电气控制气动回路、PLC电气控制气动回路等多种控制方式，满足不同教学阶段的需求，是真正的多控制模式气动实训台。

6. 强大的PLC控制与通讯：

• 集成高性能可编程控制器（PLC），标配具备与计算机通讯的接口，实现PLC编程下载、在线监控、程序调试及故障诊断等高级功能。（注：PLC品牌可灵活选配，如三菱、欧姆龙、西门子、松下等，满足不同院校需求）。

7. 安全防护设计：

• 电气系统配备漏电保护器，控制电路采用安全的DC24V电压。

• 主电源具备短路保护、漏电保护、过载保护等功能，符合国家安全标准。

三、 实训装置组成与技术参数

气动与PLC控制实训台由以下核心单元构成：实验台架、静音工作泵站、工业级气动元件模块、电气控制单元。

1. 实验工作台架

• 结构：优质型钢主框架 + 优质冷轧钢板台体，经防锈、亚光喷塑处理，坚固耐用。

• 功能：下半部分设计有元件、工具储存柜，方便收纳。

• 实训屏：特制带“T”型槽铝合金型材面板，为气动元件和传感器提供极其灵活、便捷的安装平台。

2. 工业级气动元件模块

• 元件标准：全部采用工业标准气动阀与执行器（气缸等），性能可靠。

• 安装方式：配有工程塑料过渡底板，配合铝合金面板“T”型槽，实现气动元件快速安装拆卸。

• 连接方式：所有元件接口均配备气动快换接头，回路搭建与拆卸高效便捷。

3. 电气控制单元

• PLC主控制器： 基础配置示例：欧姆龙 CP1E-20CDR (12点输入/8点继电器输出)，电源AC220V/50Hz，控制电压DC24V。标配PC通讯下载线缆（含适配器）。(支持多品牌PLC选型)

• 配套器件： 漏电脱扣器、DC24V电源、电磁阀输出控制接口、接近开关、磁性开关、连接线缆、按钮、指示灯等。

• 接口设计： 各种按钮、开关接口均引至面板，方便学生进行PLC气动控制接线实训。

4. 静音工作泵站

• 输入电压：AC 220V / 50Hz

• 额定功率：550W

• 气罐容积：20L

• 额定输出压力：0.8 MPa

• 工作噪音：< 55 dB

• 转速：1400 RPM

• 排气量：45 L/min

• 净重：约 20 KG

5. 实训台主要技术参数

• 主电源：AC220V ±10%, 50Hz (带短路、漏电、过载保护)

• 控制电压：安全电压 DC24V

• 使用环境：温度 -10℃ ~ +50℃

• 外形尺寸：约 1450mm (长) × 650mm (宽) × 1700mm (高)

• 整机重量：约 180 KG

四、 丰富的实训项目：从基础到综合应用

气动与PLC控制实训台支持广泛的教学与实训内容：

1. 气动基础回路实训 (核心26项)：

• 元件认知与功能演示

• 换向回路： 单作用气缸换向、双作用气缸换向。

• 速度控制回路： 单作用缸调速（单向/双向）、双作用缸进口/出口调速、速度换接、并联节流阀缓冲。

• 安全与逻辑回路： 互锁回路、过载保护回路、卸荷回路、双手操作回路（安全应用）。

• 顺序动作回路： 单缸连续往复、双缸连续往复、行程阀顺序、磁性开关/接近开关（传感器）顺序、多缸顺序。

• 同步与压力控制回路： 双缸同步、二次压力控制、高低压转换。

• 特殊功能回路： 计数回路、延时回路。

• 阀类应用回路： 与门型阀应用、或门型梭阀应用、快速排气阀应用。

2. PLC电气控制与机电气一体化综合实训：

• PLC编程基础： PLC指令系统学习、梯形图编程方法与技巧、编程软件（如CX-Programmer）安装与使用。

• PLC高级应用： PLC与计算机通讯设置、程序在线下载、实时监控与调试。

• 机电气综合控制： 应用PLC编程控制上述各类气动回路，实现复杂的顺序控制、逻辑控制和安全联锁。

• 传感器集成应用： 结合磁性开关、接近开关等传感器信号，实现基于PLC的闭环或条件控制，完成气动传感器综合实训。

• 系统设计与优化： 进行气动-PLC控制系统的方案设计、实施与优化，培养解决实际工程问题的能力。
