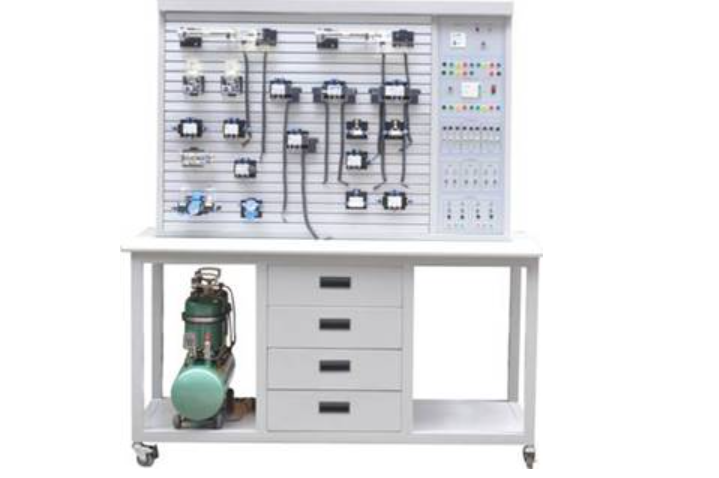

气动PLC控制实训设备

气动PLC控制实训设备

气动PLC控制实训设备依据《液压与气压传动》《气动控制技术》等教材要求，结合师生建议精心设计，是机电结合的先进实验教学装备。它能助力学生深入掌握气动元件结构与控制原理。

一、主要技术参数

1. 输入电源220V，允差±10%，50Hz。

2. 装置容量≤2kVA。

3. 工作环境温度-5℃～40℃，湿度≤90%（40℃时）。

4. 外形尺寸1500mm×650mm×1750mm。

5. 静音无油空气压缩机：AC220V电源，750W电机功率，24L公称容量，0.8MPa额定输出气压，为实训室营造安静环境。

6. 电器控制单元：

• 电源模块：提供AC220V、DC24V电压，配电压表、电流表监测，有启动/停止按钮控制气泵通电。

• PLC主机模块：三菱FX1S-20MR，12路开关量输入，8路继电输出。

• 控制模块：含电源、PLC控制、继电器控制、控制按钮、气动元件独立模块。

二、主要特点

1. 由实训桌、实训台、气动元件、电气控制器件、PLC等组件构成。

2. 实训桌台铁质双层亚光密纹喷塑，内可存液压元件。

3. 气动元件独立模块，带弹性插脚底板，易安放实训面板，回路搭接用快换接头，布局灵活。

4. 静音空压机，提升实训环境。

5. 气源压力低，0.8MPa额定压力，24V直流电源，手控、气控、电控功能齐全，安全可靠。

6. 控制单元可选继电器或PLC控制，凸显PLC优势，加深编程器理解。

7. 集真实气动元件、继电器控制、PLC编程监控技术于一体，功能强大，适用范围广。

三、气动基本实训回路

1. 单作用气缸换向回路实验。

2. 双作用气缸换向回路。

3. 单作用气缸速度控制回路。

4. 双作用气缸单向调速回路。

5. 双作用气缸双向调速回路。

6. 速度换接回路。

7. 缓冲回路。

8. 二次压力控制回路。

9. 高低压转换回路。

10. 计数回路。

11. 延时回路。

12. 过载保护回路。

13. 互锁回路。

14. 单缸单往复控制回路。

15. 单缸连续往复动作回路。

16. 直线缸、旋转缸顺序动作回路。

17. 多缸顺序动作回路。

18. 双缸同步动作回路。

19. 四缸联动回路。

20. 卸荷回路。

21. 或门型梭阀应用回路。

22. 快速排气阀应用回路。

23. 残压排除回路。

24. 自动与手动运用回路。

25. 双手操作回路。

26. PLC编程软件学习使用。
