铝槽式铁桌气动PLC控制实验设备

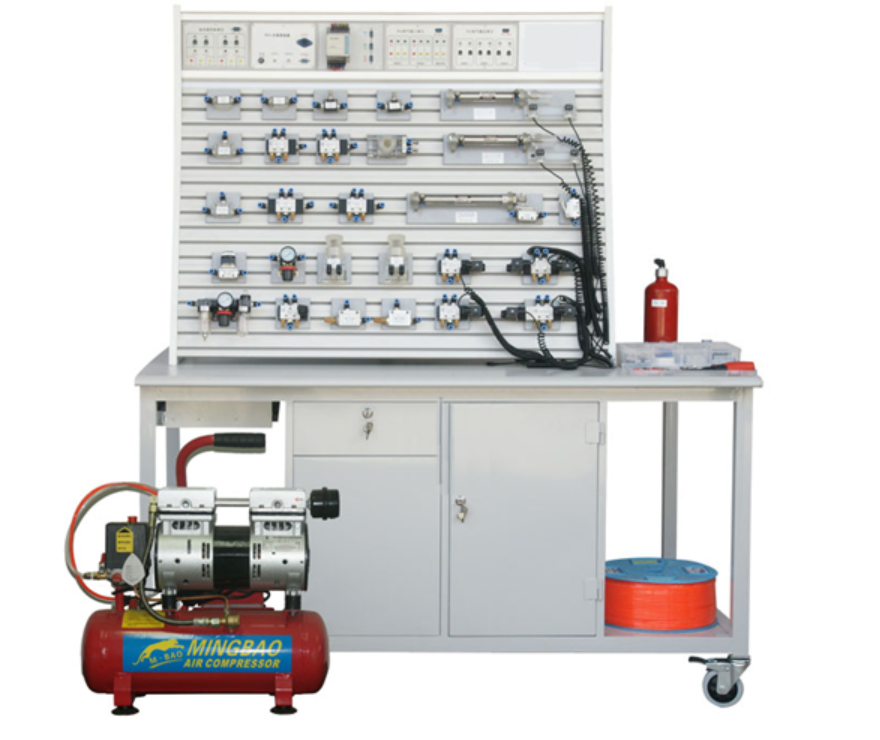

铝槽式铁桌气动 PLC 控制实验设备介绍

铝槽式铁桌气动 PLC 控制实验设备，依据《液压与气压传动》《气动控制技术》等教材内容，结合师生建议精心设计。学生通过此设备操作实验与课程设计，能深入了解气动元件结构、气动回路控制原理与设计方法，掌握 PLC 可编程序控制器功能、控制原理及编程技巧，是机电一体化结合的优质教学设备，适用于大中专院校、技校、职业学校机械工程、机电一体化、自动化专业相关课程教学实验，也可作为机、电、气一体化综合实验台。

产品特点

1. 铝槽式铁桌气动 PLC 控制实验设备采用铁桌铝槽结构，元件安装移动自由，灵活性高。

2. 实验气动元件装有铝制专用底板，组装快捷方便，提升实验效率。

3. 电气控制采用低压直流 24V 电源，保障实验回路控制安全，为师生提供安心实验环境。

4. 电气主控制单元选用 PLC 可编程序控制器，可与 PC 微机通讯实现智能控制，同时配备独立继电器控制单元，便于对比，突出 PLC 优势，加深对 PLC 的理解掌握。

技术参数

1. PLC 可编程序控制器：三菱 FX1s-14MR 型主机，8 输入 6 输出，继电器型，可根据客户需求选择。

2. 交直流电源：输入 AC 220V，输出 DC24V/2A，为设备稳定运行提供电力支持。

3. 空气压缩机：MB - 550W - 9 单头静音气泵，AC220V 电源，550W × 1 只电机功率，110L/min 气罐容积，额定输出气压 0.7MPa，满足气动实验气源需求。

4. 实验台外形尺寸：1500mm × 1000mm × 820mm，实验支架尺寸：1140mm × 600mm × 920mm，合理布局空间，方便实验操作。

基本配置

气动元件

空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等，均固定在元件配置板上，为气动实验提供丰富元件支持。

电气模块

1. 直流 24V（2A）电源单元，为电气系统稳定供电。

2. PLC 可编程序控制器，核心控制部件，实现复杂控制逻辑。

3. PLC 电气控制输入单元，接收信号，触发控制动作。

4. PLC 电气控制输出单元，执行控制指令，驱动气动元件。

5. 继电器控制单元，提供传统电气控制方式，便于对比分析。

基本实验回路

1. 单作用气缸换向回路，实现气缸单方向运动控制。

2. 双作用气缸换向回路，完成气缸往复运动控制。

3. 单作用气缸速度控制回路，调节气缸伸出或缩回速度。

4. 双作用气缸调速回路，对气缸伸出和缩回速度分别调节。

5. 双作用气缸双向调速回路，实现气缸两个方向精确速度控制。

6. 速度换接回路，使气缸在运动过程中速度切换。

7. 缓冲回路，减少气缸运动冲击，提高系统稳定性。

8. 二次压力控制回路，实现不同压力级别切换控制。

9. 高低压转换回路，满足不同工况压力需求转换。

10. 计数回路，对气缸动作次数进行精确计数。

11. 延时回路，实现气缸动作延时控制。

12. 过载保护回路，保护系统在过载情况下免受损坏。

13. 互锁回路，防止多个执行元件同时动作产生冲突。

14. 单缸单往复控制
