设备概述

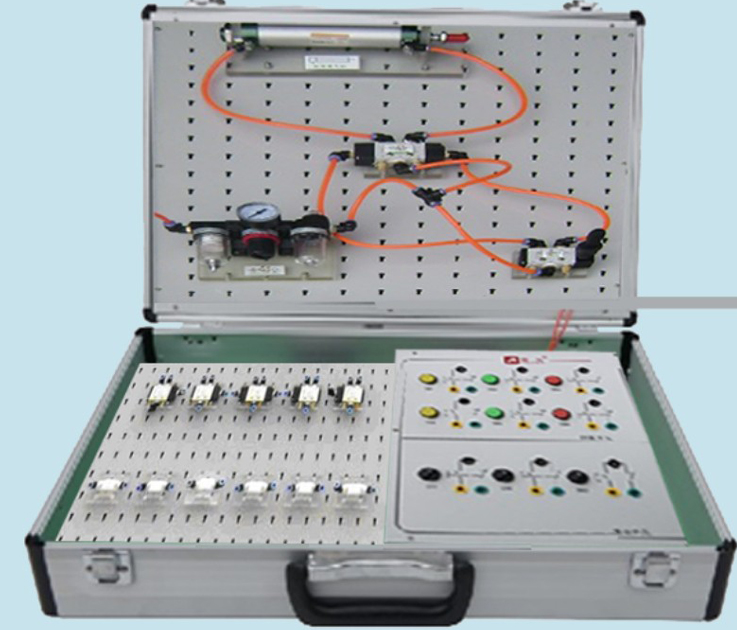

这款气动实训箱是职业院校液压与气动传动技术课程实训教学的理想设备。它由铝合金机箱、各种小型标准工业气动元件以及电气控制部分等组成，具有结构紧凑、轻便实用的特点。学生可以自主搭接气动回路和电气控制回路，开展气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目，而且体积小巧，外形尺寸为 550mm×350mm×200mm，便于携带，可以轻松带进教室进行演示实验。其供电电压为三相五线 AC 220 V±5%，50Hz，控制电压为 DC24V，工作环境温度范围在 - 5℃～40℃，安全性符合相关国标标准，微型空气压缩机则需客户自备。

气动基本实训回路

1. 单作用气缸的换向回路 ：学生可以通过操作气动实训箱，学习单作用气缸的换向原理和操作方法，掌握气缸在不同控制信号下的动作状态，了解换向阀在气动系统中的关键作用，为进一步学习复杂的气动回路打下坚实基础。

2. 双作用气缸的换向回路 ：该回路使学生能够深入了解双作用气缸的工作特性，学会运用换向阀实现气缸的往复运动，提高对气动系统的控制精度和灵活性的认识，增强解决实际气动问题的能力。

3. 单作用气缸速度控制回路 ：在单作用气缸速度控制回路中，学生可以学习如何通过调节气流速度来控制气缸的运动速度。这有助于他们理解速度控制元件的工作原理，掌握速度控制的方法和技巧，从而在实际应用中能够根据需要精确控制气缸的动作速度，提高气动系统的性能和效率。

4. 双作用气缸单向调速回路 ：此回路具有双作用气缸和单向调速功能，学生可以学习到如何对气缸在一个方向上的运动速度进行精确调节，同时保持另一个方向的速度相对稳定。通过实验操作，学生能够深入理解单向调速回路的工作原理，掌握调速元件的选型和安装方法，提高对气动系统速度控制的综合应用能力。这对于实际生产中需要精确控制气缸单向运动速度的自动化设备具有重要的指导意义，使学生能够更好地满足不同生产场景对气动系统速度控制的要求。

5. 双作用气缸双向调速回路 ：学生可以学习如何精确调节双作用气缸在两个方向上的运动速度，深入理解双向调速回路的工作原理。掌握调速元件的选型、安装和调试方法，提高对气动系统速度控制的综合应用能力。在实际生产中，许多自动化设备需要气缸在两个方向上都能实现精确的速度控制，以满足不同的工艺要求和操作流程。通过学习双向调速回路，学生能够更好地理解和设计这类气动控制系统，为今后从事相关工作打下坚实基础。

6. 速度换接回路 ：速度换接回路可以实现气缸在不同速度之间的快速切换。学生通过学习和操作该回路，能够掌握速度换接的原理和方法，了解速度换接元件的特性和作用，学会在实际应用中根据不同的工作需求设置合理的速度换接点。这一回路在自动化生产线中应用广泛，例如在物料搬运、机械加工等环节，需要气缸在不同的工位或工作阶段以不同的速度运行，以提高生产效率和加工质量。通过掌握速度换接回路，学生能够为将来解决实际生产中的类似问题提供有效的技术方案。

7. 缓冲回路 ：缓冲回路主要用于减缓气缸在运动过程中的冲击和惯性，提高气动系统的稳定性和可靠性。学生在学习缓冲回路时，可以了解缓冲元件的结构和工作原理，掌握缓冲回路的设计方法和调试技巧。在实际应用中，气缸的高速运动可能导致机械冲击和振动，影响设备的精度和寿命。通过合理设计和应用缓冲回路，可以有效降低这些不利影响，保证气动系统和相关设备的正常运行。学生掌握了缓冲回路的原理和应用后，能够在今后的工作中更好地解决气动系统中的冲击和振动问题，提高设备的性能和使用寿命。

8. 二次压力控制回路 ：二次压力控制回路能够实现对气动系统中不同部分的压力进行精确控制。学生可以通过学习该回路，理解二次压力控制的原理，掌握压力控制元件的选型和安装方法，学会根据实际需求设置不同的压力等级。在一些复杂的自动化生产线上，不同的气动执行元件可能需要不同的工作压力，以满足各自的工作要求。通过二次压力控制回路，可以有效地分配和调节气源压力，确保各个执行元件能够正常工作，提高整个气动系统的效率和可靠性。学生掌握了这一回路后，能够更好地应对实际生产中复杂的气动压力控制问题，为企业的生产和技术改进提供有力支持。

9. 单缸连续往复动作回路 ：该回路可以使单个气缸实现连续的往复运动，学生可以学习如何设计和控制这种连续往复动作的气动回路。了解气缸在往复运动过程中的速度、压力变化规律，掌握回路的调试和优化方法。在诸如自动化包装、装配流水线等生产场景中，单缸连续往复动作回路被广泛应用，用于实现物料的输送、工件的传送等操作。通过学习和实践，学生能够掌握这种回路的控制方法，为将来从事相关自动化设备的维护、调试和改进工作积累经验。

10. 卸荷回路 ：卸荷回路的主要功能是在气动系统不工作或处于闲置状态时，将气源与负载断开，降低系统压力，减少能源浪费。学生学习卸荷回路后，可以理解其工作原理，掌握卸荷元件的选型和安装方式，学会在实际系统中合理设置卸荷回路的位置和参数。在实际生产中，合理应用卸荷回路不仅可以节省能源，还能延长设备的使用寿命，提高系统的安全性和可靠性。学生掌握了卸荷回路的设计和应用后，能够在今后的工作中优化气动系统的能源利用效率，降低企业的生产成本。

11. 快速排气阀应用回路 ：快速排气阀应用回路能够在气缸需要快速返回时，迅速排出气缸内的压缩空气，实现气缸的快速运动。学生可以学习快速排气阀的安装位置、连接方式以及参数调整方法，了解其在提高气动系统工作效率方面的重要作用。在一些需要快速动作的自动化设备中，如冲压机械、快速分拣装置等，快速排气阀应用回路是必不可少的。通过学习和实践，学生能够掌握如何正确应用快速排气阀，优化气动系统的工作性能，提高设备的生产效率，满足现代制造业对高效自动化生产的需求。
