产品概述

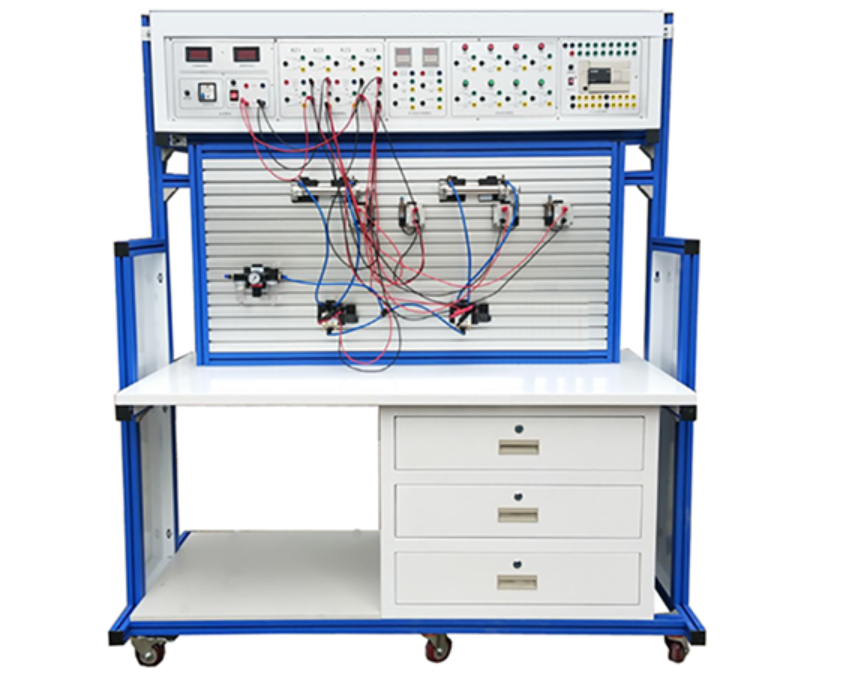

气动PLC控制综合实训设备是一款集成了气动与PLC控制技术的先进实训平台。它采用工业级气动元件，确保真实还原工业环境，同时配备卡装式快速装接底板，方便学员快速完成气动元件的选型、设计与安装。设备设计旨在提升学生的动手能力与问题解决能力，让他们能够独立进行气压电路的调试、故障排除与控制程序编写。

技术参数

• 工作气压：0.8MPa

• 供气量：0.036L/min

• 供电电压：AC 220V

• 直流电源：24V

• 可编程控制器（PLC）：三菱FX3U-32MR

• 外形尺寸：长1600mm × 宽650mm × 高1770mm

产品结构

1. 桌身部分：优质铝合金骨架，坚固耐用，外表面喷涂彩色环氧聚塑，美观大方。桌底带刹车万向轮，方便移动与固定。

2. 桌面部分：密度板材质，防火、防水、防腐蚀。

3. 万能操作平台：卡槽式铝合金加工，斜面设计，便于接插与装配，气动元件可轻松固定，实验操作便捷。

配置与特点

设备由框架结构、空气压缩机、电气控制系统、气动元件模块及附件组成。电气控制包含电源模块、时间继电器模块及三菱FX3U-32MR主机，气动元件模块涵盖单作用气缸、双作用气缸、电磁换向阀等工业级组件。学生可借助设备完成气压回路的独立设计与调试，全面掌握气动控制技术。

实训考核项目

学生通过气动PLC控制综合实训设备可完成以下实验：

1. 单作用气缸换向回路设计

2. 双作用气缸调速回路与速度控制

3. 缓冲回路与二次压力控制

4. 高低压转换与延时控制

5. 多缸联动与同步动作设计

6. 或门型梭阀与快速排气阀应用
