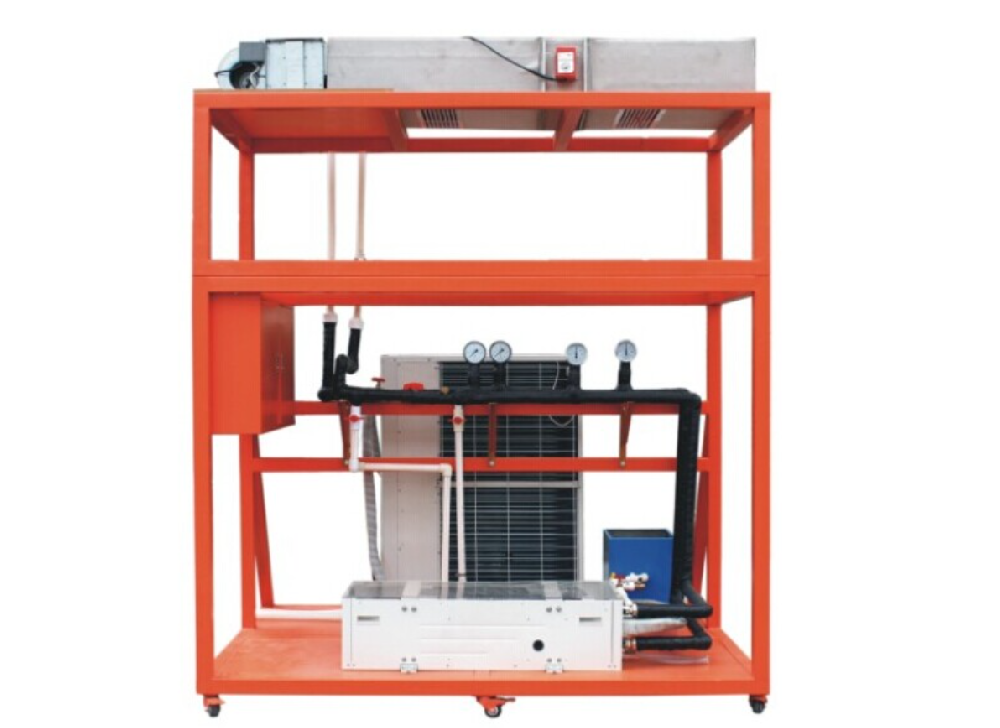

冷水式中央空调实训装置

冷水式中央空调实训装置

一、主要功能

冷水式中央空调实训装置是专为教学设计的，旨在让学生进行水管式中央空调系统的故障诊断和维修技能实训。依据制冷和空调运用与维修专业相关教材，如《制冷中央空调装置的安装操作与维修》《制冷中央空调自动化》等进行开发。通过开展对于中央空调各组成部件与系统的结构、作用、原理的认知实训，中央空调系统运行管理与维护实训，测定与检修实训以及相关安全操作技术实训等，培养学生的实践能力，使其达到国家职业标准中央空调系统操作员、制冷工、高级技师实训考核相应的实操能力，适用于职业院校、技工院校等制冷专业中级、高级、技师等教学实训、考核鉴定等场景。其研发与生产者为天华科教。

二、主要特色

1. 真实场景与设备 ：完全按照教学要求，将制冷系统、水系统、空气系统、电气系统一体化，为学生提供真实的实训环境。

2. 多层次训练 ：可完成从基本技能到高级维修的多层次训练，每个工位可供 4 人同时使用，保证了训练的高效性和质量。

三、技术参数

1. 电源要求 ：三相五线 AC380V±10% 50Hz。

2. 工作环境 ：温度范围在 -10℃~+40℃，相对湿度≤85%，海拔≤4000m。

3. 功率参数 ：压缩机输入功率为 3P，总输入功率为 3kw。

4. 安全保护 ：采用微电脑自动控制，具备温度控制和流量、高低压、过电流、电源过欠压、防冻等多重功能，确保实训过程安全。

5. 水泵性能 ：水泵扬程大于 10m，流量达到 1.6m³/h。

6. 噪音控制 ：运行噪音低于 60dB。

四、系统组成

冷水式中央空调实训装置由制冷系统、水系统、空气系统、电气系统、支撑系统等多个部分组成。

1. 制冷系统 ：包含全封闭压缩机、风冷冷凝器、热力膨胀阀、蒸发器、四通换向阀等关键部件。

2. 水系统 ：配备冷媒水泵、补水阀、风机盘管、水流开关、压力表、温度表、阀门管道、排气阀、过滤器、定压罐等组件。

3. 空气系统 ：由风机盘管、静压箱、风管、风口、电动风阀等构成。

4. 电气系统 ：包括主机控制器、风机盘管控制器、控制箱、配电箱、温度传感器、压力开关等。

5. 支撑系统 ：用于支撑或吊装主机、水管、电线、控制器、风机盘管、风道、风口等，采用活连接的形式拼装而成，具体结构可根据现场实际情况确定。

五、实训项目

1. 制冷专用工具实训 ：学生可以在此项目中熟悉和掌握各种制冷专用工具的使用方法和技巧。

2. 制冷系统故障处理实训 ：涵盖缺氟、氟过多、四通换向阀故障、冷凝器堵塞、压力开关故障、室内温度传感器开路、室外温度传感器开路、冷凝风扇继电器故障、压缩机继电器故障、电源故障、微电脑控制板故障、主控制器故障等多种常见故障的诊断与处理。

3. 中央空调冷煤水系统故障处理实训 ：包括水流开关故障、管道堵塞、未排气、风机盘管故障、风机盘管温度控制器故障、风机盘管电动阀故障、水泵故障、补水阀故障、管道泄露故障等的处理。

4. 中央空调冷水机组调试实训 ：涉及风机盘管电气接线与调试、冷水机组电气接线与调试、空调系统上水调试、空调系统功能调试、空调系统送风温度测试与调整等环节。

5. 中央空调水管路连接实训 ：学生可以练习水管路的连接操作，掌握相关技能。

6. 风管式空调机组电路实训 ：帮助学生了解和掌握风管式空调机组电路的结构和工作原理，以及常见电路故障的排查和处理方法。
