波轮式洗衣机维修技能实训考核装置，作为一款专为教学实训精心打造的设备，凭借其独特优势，为相关课程教学提供有力支撑。

一、系统特点

1. 配套性 ：波轮式洗衣机维修技能实训考核装置采用巧妙的电气控制与实物分离设计，使得电气部分与执行机构的关系一目了然。其电气控制运用微处理器集成电路，作用对象为机械实体结构，不仅能便捷精准地测试内部电压、电流等参数，而且各实训部件间配备专用导线，配套部件的性能、规格紧密贴合实训需求，可满足各类学校对应课程的实训教学目标，助力学生深入探究机器工作原理。

2. 实用性 ：该装置配备实训考核功能，依据技能鉴定要求，教师可轻松设置隐蔽故障，让学生接触到大量典型洗衣机故障，开展排故训练，以此提升学生的排故能力，同时完成认知、安装、调试、维修等多技能实训。此外，装置还能记录学生误排次数，保障对学生的公正评定，全方位满足教学实际需求。

3. 综合性 ：丰富的实训内容搭配清晰明确的工作原理，使学生能广泛接触并掌握波轮式洗衣机工作方式，进而增强综合能力与应变能力，为今后解决复杂多变的洗衣机故障奠定坚实基础。

天华科教

二、技术性能

1. 输入电源：单相三线 220V ±10% 50Hz

2. 工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 整机容量：＜300VA

4. 安全保护：动作电流≤30mA、动作时间≤0.1s

5. 外形尺寸：170cm×93cm×135.5cm

三、系统组成

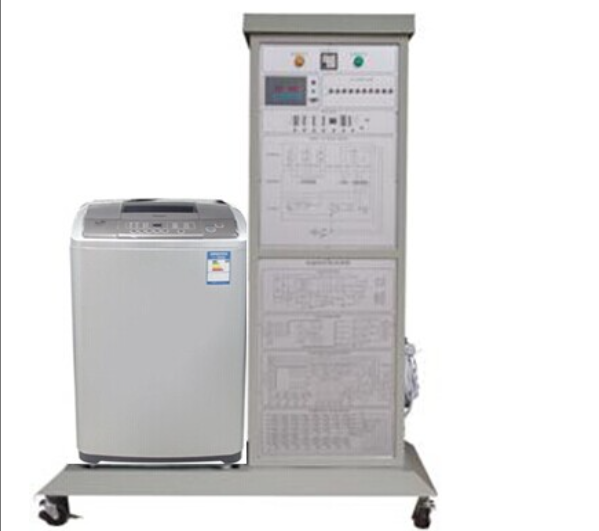

波轮式洗衣机维修技能实训考核装置主要由波轮洗衣机实物、电气控制板、实训考核系统和实验台构成。

1. 波轮洗衣机实物：采用当下流行的波轮实体设计，涵盖进排水系统、电动机及机械传动系统、支承机洗涤脱水机构等关键部分。

2. 电气控制板：作为波轮洗衣机的电气控制核心，包含水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元，实现对洗衣机的精准控制。

3. 实训考核系统：故障设置机构采取隐蔽式设计，学生依据故障现象，借助排故单元排除故障，且考核时间及过程可实现全程记录与监控，确保考核科学公正。

4. 实训控制柜：采用立体柜式结构，配备四个带刹车万向轮，方便移动与固定，适应实训室布局需求。柜体选用防水、防火、耐磨铝合金材料，坚固耐用且造型美观，同时将实物与控制板有机结合，便于学生操作。

四、实训内容

1. 全自动洗衣机常用元器件、传感器及控制芯片的认识与检测，帮助学生熟悉核心部件特性。

2. 全自动洗衣机机械结构的认识及拆装，掌握洗衣机内部构造奥秘。

3. 进水、排水常见故障的检测与排除，解决实际使用中的进排水问题。

4. 洗涤、脱水常见故障的检测与排除，保障洗衣机洗涤脱水功能正常。

5. 全自动洗衣机程控器的检测，确保程序控制精准无误。

6. 电机及电机控制故障的检测与排除，应对电机相关故障挑战。

7. 机械传动系统的常见故障及检修，维护传动系统稳定运行。

8. 加热烘干系统常见故障的检测与排除，完善洗衣机附加功能修复能力。

9. 集成控制电路检测及故障分析排除，提升电路故障解决水平。

10. 漏电安全防护报警系统故障分析和排除，强化安全意识与防护技能。
