滚筒式洗衣机维修技能实训考核装置凭借其卓越的系统特点与全面的功能设计，在教育实训领域有着广泛的应用，为培养专业洗衣机维修人才提供了坚实支撑。

一、系统特点

1. 配套性 ：滚筒式洗衣机维修技能实训考核装置采用巧妙的电气控制与实物分离设计，直观呈现出电气部分与执行机构之间的关联。通过微处理器集成电路实现电气控制，作用于机械实体结构，方便师生精准测试内部电压、电流等参数。各实训部件间配备专用导线，配套部件的性能与规格紧密贴合实训需求，满足各类学校相关课程的实训教学目标，助力学生深入探究机器工作原理，为教学提供完整配套的解决方案。

2. 实用性 ：该装置配备完善的实训考核功能，依据技能鉴定要求，教师可轻松设置隐蔽故障，让学生接触大量典型的洗衣机故障，开展排故训练，有效提升学生的排故能力，同时完成认知、安装、调试、维修等多技能实训。此外，装置还能记录学生误排次数，确保对学生的公正评定，全方位满足实际教学需求，实用价值极高。

3. 综合性 ：丰富的实训内容搭配清晰明确的工作原理，使学生能广泛接触并掌握滚筒式洗衣机工作方式，进而增强综合能力与应变能力，为今后解决复杂多变的洗衣机故障奠定坚实基础，充分满足现代教育对综合性人才的需求。

二、技术性能

1. 输入电源：单相三线 220V ±10% 50Hz

2. 工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 整机容量：＜300VA

4. 安全保护：动作电流≤30mA、动作时间≤0.1s

5. 外形尺寸：170cm×93cm×135.5cm

三、系统组成

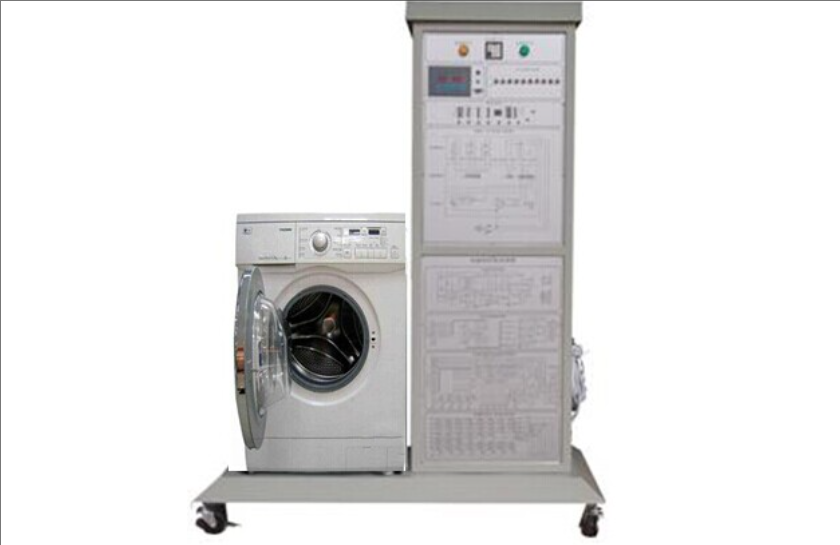

滚筒式洗衣机维修技能实训考核装置主要由滚筒洗衣机实物、电气控制板、实训考核系统和实验台构成。

1. 滚筒洗衣机实物 ：采用卧式滚筒实体设计，涵盖了进排水系统、电动机及机械传动系统、支撑机构以及洗涤脱水机构等核心部件，完整复刻真实滚筒洗衣机的结构，为学生提供最贴近实际的观察与操作平台。

2. 电气控制板 ：作为滚筒洗衣机的电气控制核心，包含水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等关键单元，实现对洗衣机的精准控制与高效运行管理。

3. 实训考核系统 ：故障设置机构采取隐蔽式设计，学生依据故障现象，借助排故单元排除故障，且考核时间及过程可实现全程记录与监控，确保考核的科学性与公正性，准确评估学生的学习效果。

4. 实训控制柜 ：采用立体柜式结构，配备四个带刹车万向轮，方便移动与固定，适应实训室布局需求。柜体选用防水、防火、耐磨铝合金材料，坚固耐用且造型美观，同时将实物与控制板有机结合，便于学生操作，为实训教学提供舒适的环境。

四、实训内容

1. 全自动洗衣机常用元器件、传感器及控制芯片的认识与检测，帮助学生熟悉核心部件特性，为后续维修工作打下坚实基础。

2. 全自动洗衣机机械结构的认识及拆装，掌握洗衣机内部构造奥秘，了解各部件的装配关系与工作原理。

3. 进水排水常见故障的检测与排除，解决实际使用中的进排水问题，确保洗衣机的正常供水与排水功能。

4. 洗涤脱水常见故障的检测与排除，保障洗衣机洗涤脱水功能的正常运行，提升洗衣机的使用效率与寿命。

5. 全自动洗衣机程控器的检测，确保程序控制精准无误，使洗衣机能够按照预设程序准确执行各种操作。

6. 电机及电机控制故障的检测与排除，应对电机相关故障挑战，保障洗衣机的动力输出与运行稳定性。

7. 机械传动系统的常见故障及检修，维护传动系统稳定运行，确保洗衣机各个部件之间的协调运转。

8. 加热烘干系统常见故障的检测与排除，完善洗衣机附加功能修复能力，满足用户对于衣物烘干等多样化需求。

9. 集成控制电路检测及故障分析排除，提升电路故障解决水平，保障洗衣机整个电气系统的正常工作。

10. 漏电安全防护报警系统故障分析和排除，强化安全意识与防护技能，确保使用者的人身安全与设备安全。
