电烤箱维修技能实训考核装置

电烤箱维修技能实训考核装置

一、产品概述

“电烤箱维修技能实训考核装置” 是严格按照中华人民共和国劳动和社会保障部发布的《“家用电热器具与电动器具维修工（初、中、高级）” 职业技能实训和鉴定设备技术规范》精心研制而成。它充分贴合职业教育的教学与实训要求，专为高职院校、职业学校的应用电子技术、电子电器应用与维修等相关专业课程的实训教学量身打造。同时，该装置也适用于技工学校、职业培训学校、职教中心、鉴定站 / 所的家电类专业及家电维修工中电磁类维修实操，能够满足初级、中级技能鉴定考核的多元需求。

二、系统特点

1. 配套性 ：本实训装置采用电气控制与实物分离设计，直观呈现电气部分与执行机构的关联。电气控制运用微处理器集成电路，作用对象为机械实体结构，方便师生精准测试相关的电压、电流等参数。各实训部件间配备专用导线，配套部件的性能与规格紧密贴合实训需求，满足各类学校相应课程的实训教学，助力学生深入探究电烤箱工作原理，为教学提供完整配套的解决方案。

2. 实用性 ：装置具备完善的实训考核功能，依据技能鉴定要求，教师可轻松设置隐蔽故障，让学生接触大量典型的电烤箱故障，开展排故训练，有效提升学生的排故能力，同时完成认知、安装、调试、维修等多技能实训。此外，装置还能记录学生误排次数，确保对学生的公正评定，全方位满足实际教学需求，实用价值极高。

3. 综合性 ：丰富的实训内容搭配清晰明确的工作原理，使学生能广泛接触并掌握电烤箱的工作方式，进而增强综合能力与维修技能，为今后解决复杂多变的电烤箱故障奠定坚实基础，充分满足现代教育对综合性人才的需求。

三、技术性能

1. 输入电源：单相三线 220V ±10% 50Hz

2. 工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 装置容量：＜2kVA

四、系统组成

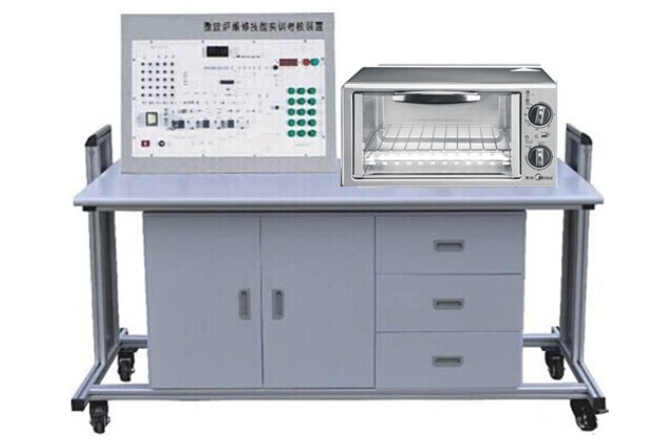

本实训装置由电烤箱实物、实训线路板模块、手动考核系统三部分构成。

1. 电烤箱实物 ：主要由箱体、电热元件、调温器、定时器和功率调节开关等构成。箱体采用外壳、中隔层、内胆三层结构，在内胆前后边形成卷边隔断腔体空气；外层腔体充填绝缘膨胀珍珠岩制品降低外壳温度；门下安装弹簧结构，增强门与门框的密封性。

2. 实训线路板 ：涵盖电源、单片机控制电路、数码显示电路、实物控制电路等关键部分，为学生提供完整的电路操作与学习平台。

3. 手动考核系统 ：由手动设置故障箱和手动排故电路组成，故障设置机构采用隐蔽式设计，学生依据故障现象，借助排故单元排除故障，考核过程全程记录与监控，保障考核的公正性与科学性。

五、实训项目

1. 电烤箱的拆装实训，掌握整体结构与部件装配关系。

2. 电烤箱主要器件的拆装与认识，熟悉各核心部件特性。

3. 电烤箱电源故障分析与排除，解决电源相关问题。

4. 电烤箱能加热，加热指示灯不亮故障分析与排除，精准定位故障点。

5. 电烤箱加热指示灯亮，不加热故障分析与排除，恢复加热功能。

6. 电烤箱加热指示灯不亮且不加热故障分析与排除，全面检修电路。

7. 电烤箱不能定时加热故障分析与排除实训，修复定时功能。

8. 电烤箱 LED 数码管指示缺笔故障分析与排除实训，修复显示问题。

9. 电烤箱 LED 数码管缺位指示故障分析与排除实训，完善显示效果。

10. 电烤箱 LED 数码管不显示故障分析与排除实训，解决显示故障。

11. 电烤箱功率偏低故障分析与排除，提升加热效率。
