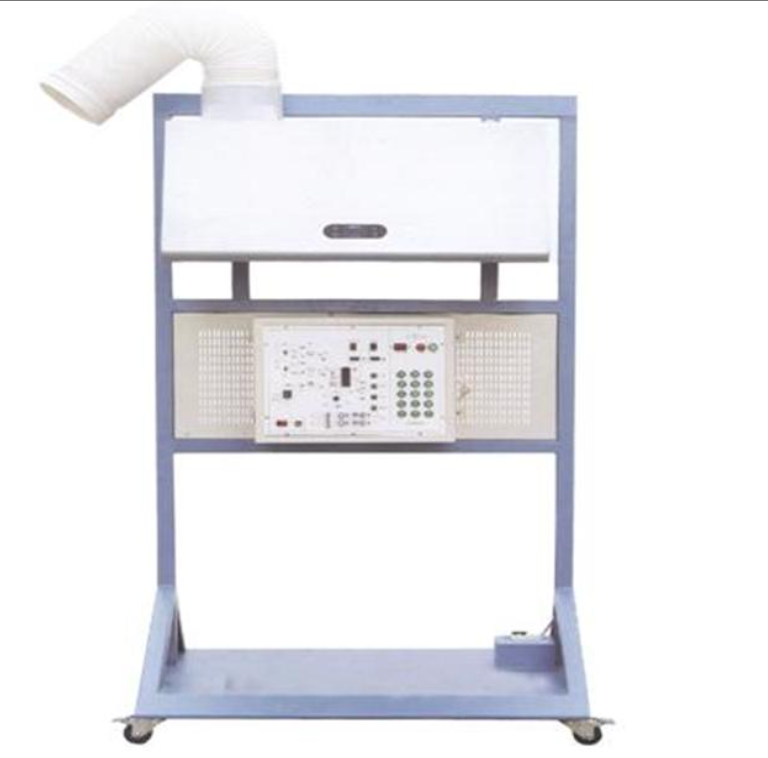

变频式抽油烟机维修技能实训考核装置

变频式抽油烟机维修技能实训考核装置

一、产品概述

“变频式抽油烟机维修技能实训考核装置” 是依据《中华人民共和国教育行业标准 - 电子技术应用专业仪器设备配备标准》以及中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工” 职业技能实训和鉴定设备技术规范》，并结合职业教育的教学与实训需求精心研发而成的。本装置专为高职院校、职业学校的应用电子技术、电子电器应用与维修、机电、环保等专业课程的实训教学设计，提供了一套完善的实训解决方案。同时，它也适用于技工学校、职业培训学校、职教中心、鉴定站 / 所的家电类专业及家电维修工中机电类维修实操，能够满足初级、中级技能鉴定考核的严格要求。

二、系统特点

1. 配套性 ：本实训装置采用电气控制与实物分离设计，直观呈现电气部分与执行机构的关联。电气控制运用微处理器集成电路，作用对象为机械实体结构，方便师生精准测试相关的电压、电流等参数。各实训部件间配备专用导线，配套部件的性能与规格紧密贴合实训需求，满足各类学校相应课程的实训教学，助力学生深入探究变频式抽油烟机工作原理，为教学提供完整配套的解决方案。

2. 实用性 ：装置具备完善的实训考核功能，依据岗位技能要求，教师可轻松设置隐蔽故障，让学生接触大量典型的变频抽油烟机故障，开展排故训练，有效提升学生的排故能力，同时完成认知、安装、调试、维修等多技能实训。此外，装置还能记录学生误排次数，确保对学生的公正评定，全方位满足实际教学需求，实用价值极高。

3. 综合性 ：丰富的实训内容搭配清晰明确的工作原理，使学生能广泛接触并掌握变频式抽油烟机工作方式，进而增强综合能力与维修技能，为今后解决复杂多变的抽油烟机故障奠定坚实基础，充分满足现代教育对综合性人才的需求。

三、技术性能

1. 输入电源：单相三线 220V ±10% 50Hz

2. 工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 整机容量：＜50VA

4. 安全保护：动作电流≤30mA、动作时间≤0.1s

5. 外形尺寸：170cm×93cm×135.5cm

四、系统组成

本实训装置由变频式抽油烟机实物、电气控制板、实训考核系统和实验台构成。

1. 变频式抽油烟机实物 ：主要由电机、离心式风扇、频率变换控制系统、照明灯、挡光罩、集油罩、集油盒等部件组成，完整复刻真实变频式抽油烟机的结构，为学生提供最贴近实际的观察与操作平台。

2. 电气控制板 ：作为抽油烟机的电气控制核心，包含微处理变频控制、照明控制电路、自动报警系统、自动监测及启动电路等单元，实现对抽油烟机的精准控制与高效运行管理。

3. 实训考核系统 ：故障设置机构采取隐蔽式设计，学生依据故障现象，借助排故单元排除故障，且考核时间及过程可实现全程记录与监控，确保考核的科学性与公正性，准确评估学生的学习效果。

4. 实训控制柜 ：采用立体柜式结构，配备四个带刹车万向轮，方便移动与固定，适应实训室布局需求。柜体选用防水、防火、耐磨铝合金材料，坚固耐用且造型美观，同时将实物与控制板有机结合，便于学生操作。

五、实训内容

1. 变频式抽油烟机常用元器件、控制芯片的认识与检测，帮助学生熟悉核心部件特性，为后续维修工作打下坚实基础。

2. 变频式抽油烟机工作原理的详细介绍与深入分析，使学生理解抽油烟机的运行机制，掌握其工作原理。

3. 变频式抽油烟机机械结构的认识及拆装，学生通过实践操作，了解各部件的装配关系与工作原理，掌握拆装技巧。

4. 电机及电机控制故障的检测与排除，应对电机相关故障挑战，保障抽油烟机的动力输出与运行稳定性。

5. 离心式风扇常见故障的检测与排除，解决风扇相关问题，确保抽油烟机的吸烟效果与正常运行。

6. 变频式抽油烟机微处理变频控制的常见故障现象分析及排除，精准定位故障点，恢复变频控制功能。

7. 自动报警系统的常见故障及检修，保障自动报警系统的正常工作，及时提醒用户设备的异常情况。

8. 集成控制电路检测及故障分析排除，提升电路故障解决水平，保障抽油烟机整个电气系统的正常工作。

9. 滤油装置的常见故障的检测与维修，完善滤油功能，提升抽油烟机的使用体验与寿命。

10. 漏电安全防护报警系统故障分析和排除，强化安全意识与防护技能，确保使用者的人身安全与设备安全。
