微波炉维修技能实训考核装置

微波炉维修技能实训考核装置

一、系统特点

1. 配套性 ：微波炉维修技能实训考核装置采用先进的电气控制与实物分离设计，能够清晰直观地展示电气部分与执行机构之间的关系。其电气控制部分运用微处理器集成电路，作用对象为机械实体结构，这使得学生能够方便准确地测试到与微波炉相关的电压、电流等重要参数。此外，各实训部件之间通过专用导线进行连接，配套齐全。配套部件的性能、规格等均紧密贴合实训的需求，能够充分满足各类学校的相应课程的实训教学要求，为学生深入理解微波炉的工作原理提供了有力的支持。

2. 综合性 ：该装置涵盖了丰富的实训内容，且工作原理清晰明确。通过使用本装置，学生可以尽可能多地接触和掌握微波炉的多种工作方式，从而有效提升学生的综合能力和维修技能，为学生今后在家电维修领域的全面发展打下坚实的基础。

3. 实用性 ：微波炉维修技能实训考核装置具备实用的实训考核功能，严格依据技能鉴定的要求进行设计。教师可以借助该装置轻松地设置隐蔽故障，让学生有机会接触到更多典型的微波炉故障案例。通过进行排故训练，学生的排故能力能够得到显著提高，同时还能完成包括认知、安装、调试、维修等多种技能的实训任务。值得一提的是，装置还能对学生的考核过程进行记录，包括误排次数等，从而实现对学生的更公正、准确的评定，充分满足了实际教学中的多样化需求。

二、技术性能

1. 输入电源：单相三线交流电，电压为 220V±10%，频率为 50Hz。

2. 工作环境：温度范围在 - 10℃到 + 40℃之间，相对湿度在 25℃时小于 85%，海拔高度低于 4000m。

3. 整机容量：小于 300VA。

4. 安全保护：动作电流不超过 30mA，动作时间不超过 0.1s。

5. 外形尺寸：长 170cm× 宽 93cm× 高 135.5cm。

三、系统组成

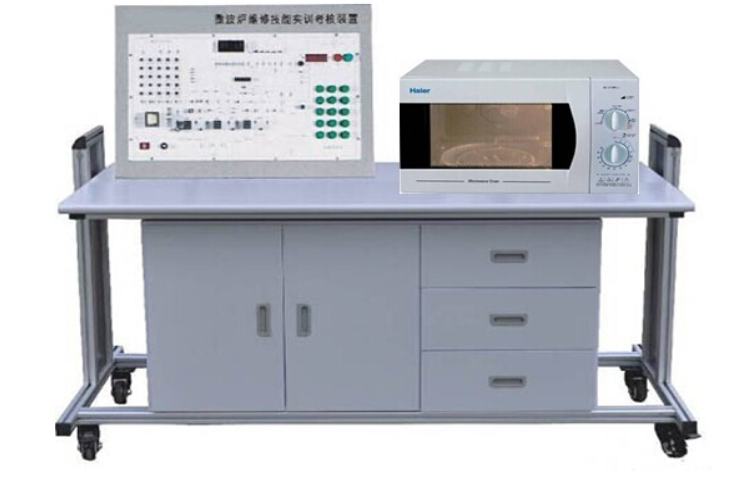

本装置由微波炉实物、电气控制板、实训考核系统和实验台四个主要部分组成。

1. 微波炉实物 ：主要包含电源部分、磁控管、炉腔和炉门这四大部分，这些部件构成了微波炉的基本实体，学生可以通过观察和操作实物，直观地了解微波炉的内部结构和各部件的功能。

2. 电气控制板 ：作为微波炉的电气控制系统核心，涵盖了微波产生电路、磁控管控制电路、状态显示电路、定时电路以及安全保护电路等多个关键单元。这些电路单元相互协作，实现了微波炉的各种功能控制，为学生提供了一个深入了解微波炉电气控制原理的平台。

3. 实训考核系统 ：故障设置机构采用隐蔽式设计，能够模拟出各种实际可能出现的微波炉故障。学生可以根据故障现象，运用所学知识和技能，通过排故单元逐步排除故障。同时，考核时间及过程可实现完全记录和监控，方便教师对学生的实训表现进行客观评价。

4. 实训控制柜 ：整体采用立体柜式结构，底部设有四个带刹车的万向轮，这使得控制柜既便于移动，又能稳定固定，极大地有利于实训室的布局调整。柜体选用防水、防火、耐磨的铝合金材料制成，不仅结构坚固，而且造型美观大方。更重要的是，它能够将微波炉实物和电气控制板紧密结合在一起，为学生提供了一个便捷、高效的操作平台。

四、实训内容

1. 微波炉主要元器件、控制芯片以及显示器件的认识与检测，帮助学生熟悉微波炉的核心部件及其功能特性，掌握使用专业工具对这些器件进行检测的方法，为后续的维修工作打下坚实的基础。

2. 微波炉结构的认识及拆装实训，让学生深入了解微波炉的内部构造，掌握正确的拆装方法和技巧，能够在需要维修时快速、准确地拆卸和组装微波炉，同时避免对设备造成不必要的损坏。

3. 微波炉微波产生电路的常见故障及检测维修，针对微波产生电路这一关键部分，学生将学习到常见的故障类型及其检测方法，通过实际操作和维修实践，提高解决微波炉不产生微波或微波功率不足等问题的能力。

4. 微波炉加热原理的分析及实物演示，通过对微波炉加热原理的深入讲解和实物演示，让学生直观地理解微波炉是如何利用微波来加热食物的，帮助学生更好地掌握微波炉的工作机制，为进一步的故障诊断和维修提供理论支持。

5. 微波炉控制电路及定时电路常见故障与检测维修，控制电路和定时电路对于微波炉的正常运行起着至关重要的作用。学生将学习到这两个电路常见的故障现象、产生原因以及有效的检测和维修方法，能够迅速排除如微波炉无法启动、定时功能失灵等故障。

6. 微波炉电压转换电路的常见故障及检测维修，电压转换电路的正常工作确保了微波炉各部分能够获得合适的电压。学生将掌握该电路常见故障的检测和维修技能，解决因电压转换问题导致的微波炉无法工作或工作异常的情况。

7. 微波炉保护装置的检测与维修，保护装置是保障微波炉安全运行的重要组成部分。学生将学习如何检测微波炉的门开关、熔断器等保护装置是否正常工作，并进行相应的维修，确保微波炉在使用过程中的安全性。

8. 微波炉常见故障的检测及维修综合实训，结合上述各项实训内容，学生将进行微波炉常见故障的全面检测和维修实践，提高综合运用所学知识和技能解决实际问题的能力，增强在面对复杂故障时的应变能力和维修效率。

9. 漏电安全防护报警系统故障分析和排除，安全始终是家电使用中的首要考虑因素。学生将学习微波炉漏电安全防护报警系统的原理，掌握对其故障进行分析和排除的方法，能够及时发现并解决漏电等安全隐患，保障使用者的人身安全。
