热水供暖循环系统综合实训装置

热水供暖循环系统综合实训装置

一、装置概述

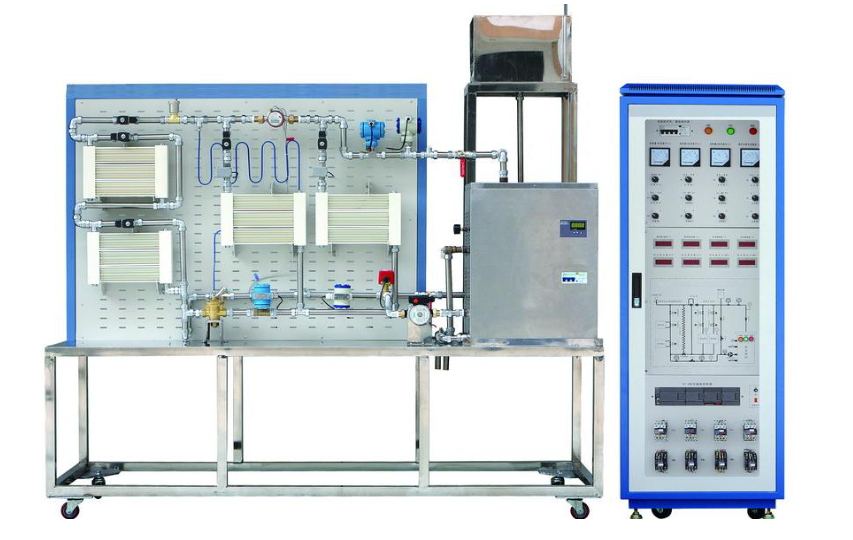

热水供暖循环系统综合实训装置主要由电热水锅炉、供热管道以及散热片这三个核心部分构成，并且配备了膨胀水箱、循环水泵、热量表等多种附属设备，能够灵活组成单管顺流式、单管跨跃式以及双管上供下回式这三种不同类型的系统形式，是以可编程控制器 PLC 作为控制核心，运用上位机组态软件作为监控界面，能够实时显示工作状态以及运行参数。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训，天华科教是其研发与生产者。

二、技术参数

1. 输入电源为三相四线～380V±10% 50Hz。

2. 工作环境要求温度 -10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。

3. 装置容量小于 10kVA。

4. 不锈钢架尺寸是 2200mm×700mm×2090mm。

5. 控制柜尺寸为 600mm×600mm×1773mm。

6. 设有电压型漏电保护、电流型漏电保护以及接地保护，安全性能符合相关国家标准。

三、系统组成

热水供暖循环系统综合实训装置由电气控制柜、实训对象、循环水系统、电加热锅炉以及监控仪表等组成。

1. 电气控制柜 ：采用铁质双层亚光密纹喷塑结构，坚固耐用，前门透明设计便于观察内部的指示仪表、操作旋钮、PLC 控制器等控制元件。分为三层铁质面板，最上层有电网电压指示、操作旋钮及各种指示仪表；第二层是执行器件，由交流接触器、过热保护器组成，分为主回路和控制回路；最下层为 PLC 控制器及系统流程图，PLC 控制器由西门子 CPU SR40 主机、模拟量扩展模块等组成。

2. 实训对象 ：由不锈钢方钢焊接而成，桌面为镜面不锈钢板折边连体设计，上半部分采用钣金结构并有等距一字形网孔，方便管路及散热器安装固定，右侧高处设有开式补水箱，带有透明管液位指示，便于观察水箱水位状态。

3. 循环水系统 ：包含 1 台小型离心式热水泵、4 套散热器、1 套自力式压差控制阀、5 个电磁阀、2 个电动球阀、2 个手动球阀、三通过滤器、不锈钢铝塑复合管及自动排气阀等。

4. 电加热锅炉 ：不锈钢外壳，内有三组陶瓷电加热棒，配备过压保护阀、指针式压力表、排水阀等。

5. 监控仪表 ：由压力变送器、涡轮流量变送器、温度传感器、无磁式热量表等组成。

四、实训项目

1. 通过热水供暖循环系统综合实训装置，学生能够掌握热水供暖系统的形式、特点以及管网与用户的连接方式。深入了解不同形式系统的运行原理和特点，为实际应用中的系统设计和安装打下坚实基础。

2. 热水供暖系统的安装与调试是重要的实训内容之一。学生将在实际操作中学习如何正确安装热水供暖系统的各个组成部分，并进行调试以确保系统正常运行。这不仅培养了学生的动手能力，还提高了他们解决实际问题的能力。

3. 热水供暖用户热计量是实现节能降耗的关键环节。在热水供暖循环系统综合实训装置中，学生将学习如何进行热水供暖用户热计量，掌握热计量设备的安装、使用和数据采集方法。通过分析热计量数据，学生能够了解用户的实际用热情况，为供热系统的优化运行提供依据。

4. 热力工况调节是保证供热质量的重要手段。学生将学习如何根据室外温度变化、用户需求等因素，对热水供暖循环系统综合实训装置的热力工况进行调节。通过实际操作，学生能够掌握各种调节方法和技术，提高供热系统的运行效率和稳定性。

5. PLC 可编程控制器编程及调试是热水供暖循环系统综合实训装置的核心内容之一。学生将学习 PLC 的编程语言和编程方法，掌握 PLC 控制系统的硬件组成和工作原理。通过实际编程和调试，学生能够实现对热水供暖系统的自动化控制，提高系统的智能化水平。
