热水供暖系统管道安装实训装置

热水供暖系统管道安装实训装置

一、装置概述

热水供暖系统管道安装实训系统是专为供热领域专业教学打造的实训设备，涵盖供热设备构造、系统组成与设计、运行调节及维护等多方面实训内容，能直观展示不同热水采暖系统型式的特征，对培养学生职业能力、实践能力与专业技能有着重要作用，有助于学生了解采暖系统在实际中的应用，形成对供热工程、采暖系统、设备及管道的初步认知，特别适合职业院校供热通风与空调工程技术专业的实训教学。天华科教是其研发与生产者。

二、装置特点

1. 全面性 ：充分展现热水供暖系统结构以及维修全流程，满足实训与工程训练需求。

2. 灵活性 ：以活动接头形式设计，依设计需求选取不同组合，达成多样管道连接，操作便捷灵活。

3. 真实性 ：在连接方式、热量交换等方面，与实际供热系统保持高度一致，贴合真实工作场景。

4. 综合性 ：可构建多种热水供暖系统，具备多元控制方式，提升系统适应性与实用性。

三、技术性能

1. 输入电源为三相四线～380V±10% 50Hz。

2. 工作环境要求温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。

3. 系统容量小于 9kVA。

4. 安全保护方面，设有电流型漏电保护、接地保护，严格遵循相关国家标准，保障使用安全。

四、系统配置

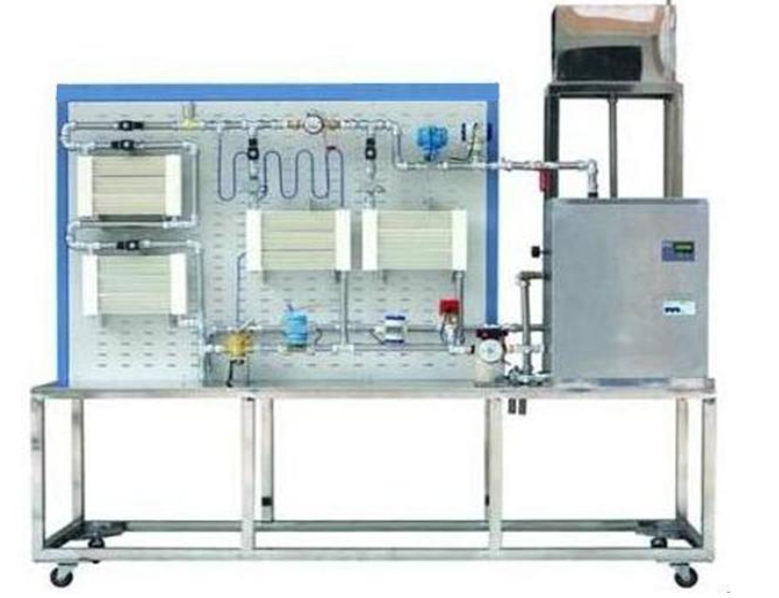

包含实训台、热源、散热器、阀门、供热管道及仪表等组件。实训台采用不锈钢台架与网孔板组合结构，配有万向轮，方便安装与移动。供热系统涵盖电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备。依托这些配置，可开展垂直式单管上供下回式、上供上回式、下供下回式系统安装，垂直式双管上供下回式、下供下回式系统安装，水平式单管串联式、跨跃式系统安装等多种实训项目。

五、实训项目

1. 热水供暖系统管道安装实训系统相关项目

2. 热水供暖管材、管件及附件的连接操作

3. 热水供暖管道法兰和阀门安装工艺

4. 热水采暖分户热计量系统组装实践

5. 热水供暖管道的试压、清洗及试运行流程

6. 热水供暖系统故障设置与排除技能训练
