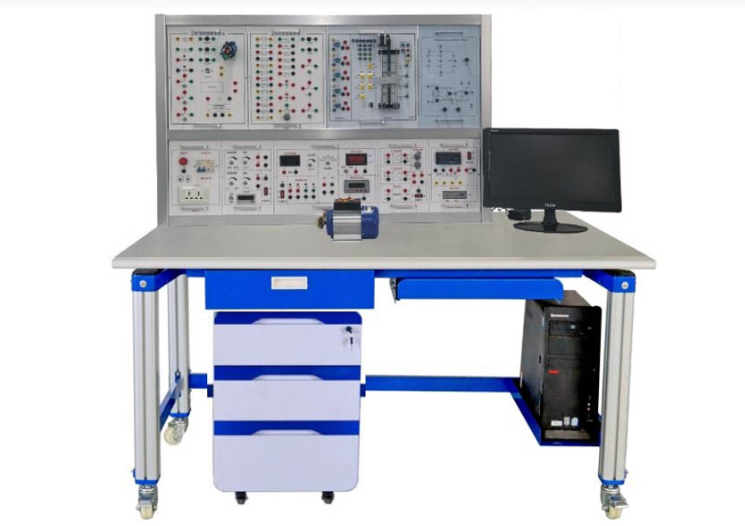

中级电工技术实训考核装置

中级电工技术实训考核装置

中级电工技术实训考核装置紧密贴合教育部 “振兴 21 世纪职业教育课程改革和教材建设规划” 要求，专为职业教育教学与实训需求研发。它实训内容丰富，覆盖 “电工基本技能训练”“电工综合技能训练”“电动机基本控制线路训练”“常用生产机械电气控制线路训练” 等多领域。结构设计科学合理，实训元器件采用挂箱与网孔板形式，易于增加或拓展实训项目，是高职、高专、中专、职校等院校新建或扩建实训室的理想选择。

1. 装置优势与安全保护体系

• 灵活拓展结构 ：实训项目采用挂式与网孔板相结合式结构，不仅方便扩展新的实训项目，而且高度模拟工业现场环境，能充分激发学生的动手能力与主观能动性，让学生在实践中深度参与。

• 双重漏电保护 ：屏上装有电压型和电流型漏电保护装置，一旦控制屏内出现漏电现象，系统会立即告警并切断总电源，全方位保障实训过程安全无忧。

• 过流保护机制 ：实训屏上 380V 交流输出处配备单片机全程控制的过流保护装置，若相间、线间直接短路或过载，电流超过设定值，系统即刻告警并切断总电源，有效保护设备不受损坏。

• 高精度测量仪表 ：所用测量仪表均具备高精度，采用先进的数字化、智能化模式，完美契合现代测量仪表发展方向，能够为学生提供精准的测量数据支持。

• 智能记录功能 ：具备定时与故障次数记录功能，使实训与考核有了统一、客观的标准，便于对学生学习成果进行科学评估。

2. 技术性能指标

• 输入电源 ：三相四线（或三相五线）～380V±5% 50Hz，满足各种实训项目对电源的稳定需求。

• 环境适应性 ：温度可在 - 10℃～+40℃范围内正常工作，相对湿度在 25℃时小于 85%，适应多种教学环境。

• 装置容量 ：小于 1.5KVA，合理设计的容量既能保证满足实训需求，又能实现能源的高效利用。

• 重量与尺寸 ：重量为 120Kg，外形尺寸 1600mm×680mm×1600mm，便于进行搬运、安装与布局，对实训场地空间要求灵活。

3. 基本配置及功能

• 电路基础实训挂箱 ：DGJ - 10 完成叠加原理、基尔霍夫定律等实训；DGJ - 11 提供灯泡等元件，完成伏安特性测绘等实训；DGJ - 12 提供特定元件，完成日光灯功率因数提高等实训；DGJ - 13 完成仪表量程扩展实训；DGJ - 15 完成电流表等仪表设计；DGJ - 16 完成运算放大器应用等实训。

• 电气控制元器件套装 ：包含网孔板 1 块、三相闸刀 1 把、交流接触器 4 只等，可构建电气控制电路。

• 动力设备与工具 ：配备 1 台 380V Y/△180W 三相鼠笼交流电机，以及连接线一套和尖嘴钳等工具一套。

• 坚固耐用材质 ：采用铁质双层亚光密纹喷塑结构搭配铝质面板，既坚固耐用又美观整洁，能为实训元件提供可靠支撑。

• 交流电源功能

• 直流电源功能

• 函数信号发生器 ：具备输出正弦波、矩形波、三角波功能，频率范围 5Hz - 550KHz，含五个频段，Hz 表直观指示频率，不同波形各频段电压输出范围明确，三级衰减配合连续细调，满足各类电子电路对信号的要求。

• 连续计数脉冲与单次脉冲 ：连续计数脉冲输出频率 0.5 - 300KHz，单次脉冲每次可输出一对正负脉冲，为数字电路等实验提供脉冲信号源。

• 仪表测量部分

• 实验管理器 ：平时作时钟使用，可设定实训时间、定时报警、切断电源，自动记录漏电告警次数，为学生实训技能考核提供统一标准。

• 三相 380V 稳定供电 ：提供三相固定 380V 交流电源，组合开关独立控制输出，单片机全程自动监控与保护，电流型电压型漏电开关配合启动、停止按钮控制实训台工作电源，具备告警与复位功能。

• 单相调压电源 ：单相 0～250V/2A 连续可调交流电源配备 0.5KVA 单相调压器，经整流可得 0 - 240V 连续可调直流电源，满足不同电压需求实验。

• 低压交流电源多样 ：提供 2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V 低压交流电源，电流 1.5A，可模拟多种应用场景。

• 实用插座与日光灯配套 ：配备 2 只～220V 插座及实训用 250V/30W 日光灯管和支架一套。

• 双路恒流稳压电源 ：二路输出电压均为 0 - 30V，内置继电器自动换档，多圈电位器连续调节，操作便捷，具备限流保护功能，配备精准数字电流表、电压表指示。

• 低压直流稳压电源 ：+5V，电流 0.5A，有表指示，满足特定低压直流实验需求。

• 精准交流数字电压表与电流表 ：真有效值交流数字电压表测量范围 0 - 500V，真有效值交流数字电流表测量范围 0 - 2000mA，均达 0.5 级精度，三位半数显。

• 直流数显电压表与电流表 ：测量范围分别为 0 - 300V、0 - 2000mA，0.5 级精度，三位半数显，保障直流电路参数测量准确。

• 单相智能型功率、功率因数表 ：基于微电脑、高速高精度 A/D 转换芯片和全数显电路，实现人机对话功能控制模式，测量精度 0.5 级，电压、电流量程 450V、5A，可测负载有功功率、功率因数及性质，还能贮存、记录并查询 15 组测试数据。

• 指针式直流微安表 ：量程 100uA，精度 1.5 级，用于精细直流电流测量。

• 实训屏

• 实训挂箱及配件

• 实训桌 ：铁质双层亚光密纹喷塑材质，防火、防水、耐磨高密度板桌面，结构坚固且造型美观。下方设有元件储存柜，方便放置实训挂箱，配有四个带刹车的轮子，便于移动和固定。

4. 实训项目

• 基础电路技能实训 ：包含电工仪表使用与测量误差计算、减小误差方法、欧姆定律、电阻串并混联等众多项目，使学生掌握基础电路知识与技能。

• 交流电路与电气控制实训 ：涉及交流电路方面如 RLC 串联、并联等，电气控制方面如电动机点动控制、自锁控制等项目，培养学生对交流电路及电气控制系统的操作与调试能力。

• 综合技能实训 ：涵盖运算放大器设计、电流表等仪表设计、整流滤波电路设计等项目，提升学生的综合运用能力与创新思维。

总之，中级电工技术实训考核装置凭借其丰富多样的功能与实训项目，为职业教育领域提供了一款极具价值的实训教学工具。它能够有效助力学生扎实掌握电工技术知识与实操技能，提升职业素养与竞争力，是职业院校开展电工技术实训教学的理想选择，对于培育高素质电工技术专业人才具有重要意义。
