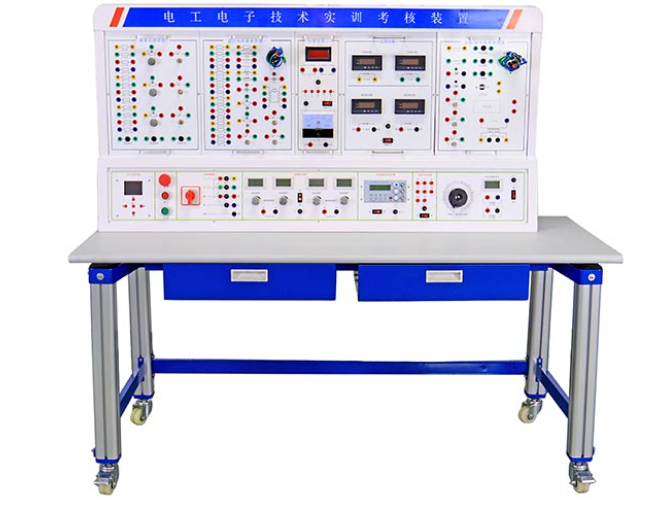

初级电工技术实训考核装置

初级电工技术实训考核装置

本初级电工技术实训考核装置紧密贴合教育部 “振兴 21 世纪职业教育课程改革和教材建设规划” 要求，专为职业教育的教学与实训需求量身打造。其结构科学合理，实训元器件均采用便捷的挂箱式设计，方便根据不同教学阶段和需求增加或拓展实训项目，为高职、高专、中专、职校等院校的新建或扩建实训室提供了理想选择，助力学校快速搭建高效实训平台。

1. 一、卓越技术性能

• 输入电源 ：三相四线（或三相五线）～380V±5% 50Hz，确保稳定供电以满足各类实训项目需求。

• 环境适应性 ：温度适应范围 - 10℃～+40℃，相对湿度在 25℃时低于 85%，保证装置在多种常见教学环境条件下可靠运行。

• 装置容量 ：小于 1.5KVA，合理的设计使其具备足够的功率应对各项实训任务，同时兼顾了能效与资源利用。

• 重量与尺寸 ：重量轻至 120Kg，外形尺寸 1640mm×680mm×1600mm，便于搬运、安装与布局，适合各类实训场地空间。

2. 二、完备基本配置与强大功能

• 丰富原理挂箱 ：包含 DGJ - 01 直流电路基本原理挂箱（一）、DGJ - 02 直流电路基本原理挂箱（二）、DGJ - 03 交流与磁电路电路基本原理挂箱（三）、DGJ - 04 交流三相负载挂箱（四）、DGJ - 05 基本定律定理挂箱（五），覆盖众多电路原理知识，满足理论与实践相结合教学需求。

• 电气控制元器件套装 ：网孔板 1 块搭配三相闸刀 1 把、交流接触器 4 只、时间继电器 1 只、热继电器 1 只、铁壳按钮 2 只、接线端子排 20 孔，可构建多种电气控制电路。

• 动力设备与工具 ：配备 1 台 380V Y/△180W 三相鼠笼交流电机，以及连接线一套和尖嘴钳、螺丝刀、剥线钳等工具一套，为实际操作与线路连接提供保障。

• 坚固耐用材质 ：采用铁质双层亚光密纹喷塑结构搭配铝质面板，既坚固耐用又美观整洁，为各类实训元件提供稳定支撑与防护。

• 交流电源功能

• 直流电源功能

• 函数信号发生器 ：具备输出正弦波、矩形波、三角波功能，频率范围 5Hz - 550KHz，含五个频段，Hz 表直观指示频率。不同波形在各频段电压输出范围明确，三级衰减配合连续细调，满足各类电子电路对信号的要求。

• 连续计数脉冲与单次脉冲 ：连续计数脉冲输出频率 0.5 - 300KHz，单次脉冲每次可输出一对正负脉冲，为数字电路等实验提供脉冲信号源。

• 仪表部分

• 实验管理器 ：日常作时钟使用，可设定实训时间、定时报警、切断电源，自动记录漏电告警次数，为学生实训技能考核提供统一标准。

• 三相 380V 电源精准控制 ：提供三相固定 380V 交流电源，组合开关独立控制输出，单片机全程自动监控与保护，有效避免相间、线间直接短路或过载风险。电流型电压型漏电开关配合启动、停止按钮，掌控实训台工作电源，告警与复位功能保障实训安全与顺畅。

• 灵活单相调压电源 ：单相 0～250V/2A 连续可调交流电源搭配 0.5KVA 单相调压器，经整流环节可得 0 - 240V 连续可调直流电源，满足不同电压需求实验，表指示输出电压直观清晰。

• 低压交流电源多样 ：提供 2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V 低压交流电源，电流 1.5A，可模拟多种实际应用场景。

• 实用插座配置 ：配备 2 只～220V 插座，为外部仪器接入提供便捷电力支持。

• 日光灯管及支架配套 ：配备实训用 250V/30W 日光灯管及支架一套，便于开展相关照明电路实验。

• 双路恒流稳压电源 ：二路输出电压均为 0 - 30V，内置式继电器自动换档，多圈电位器连续调节，操作便捷。最大输出电流 1.5A，预设式限流保护功能确保使用安全，0.5 级数字电流表、电压表精准指示输出，电压稳定度与负载稳定度均达 10 - 2，纹波电压仅 5mv，为直流电路实验提供稳定电源。

• 低压直流稳压电源 ：+5V，电流 0.5A，有表指示，可满足特定低压直流实验需求。

• 精准交流数字电压表与电流表 ：真有效值交流数字电压表测量范围 0 - 500V，真有效值交流数字电流表测量范围 0 - 2000mA，均达 0.5 级精度，三位半数显，精准测量交流电路参数。

• 直流数显电压表与电流表 ：测量范围分别为 0 - 300V、0 - 2000mA，0.5 级精度，三位半数显，保障直流电路参数测量准确。

• 单相智能型功率、功率因数表 ：基于微电脑、高速高精度 A/D 转换芯片和全数显电路，实现人机对话功能控制模式。测量精度 0.5 级，电压、电流量程 450V、5A，可测负载有功功率、功率因数及性质，还能贮存、记录并查询 15 组测试数据。

• 指针式直流微安表 ：量程 100uA，精度 1.5 级，用于精细直流电流测量。

• 实训屏

• 实训挂箱及配件

• 实训桌 ：铁质双层亚光密纹喷塑材质，防火、防水、耐磨高密度板桌面，结构坚固且造型美观大方，为学生操作实训提供舒适稳定平台。

3. 三、多样实训项目

• 直流电路基本原理实训 ：涵盖电工仪表使用与测量误差计算、减少误差方法、伏安法测电阻、电源外特性测定、电阻串并混联、电流表与电压表工作原理、欧姆表工作原理、欧姆定律、互易定理、戴维南定理、诺顿定理、惠斯通电桥、负载最大功率条件、电阻与温度关系（用伏安法测灯丝不同电压阻值）、基尔霍夫定律、电路电位测量、迭加定律、楼梯开关两地控制、电压控制电流源与电压源等项目，使学生深入掌握直流电路核心知识与技能。

• 交流与磁路基本原理实训 ：包括串并联电路、电容器串并混联、电容在交直流作用、单相交流电路、日光灯电路连接、提高功率因数方法、交流电路参数测量、正弦交流电路 RLC 元件特性、电焊变压器原理、变压器空载与有载实验、交流互感器与电压互感器原理、磁耦合线圈反接与顺接、三相负载星形与三角形联接、星形三角形电路等效互换、谐振电路、RC 选频网络、一阶 RC 与 RL 电路过渡过程、二阶电路响应、RL 与 RC 串联、RCL 并联电路、电感在交直流作用、通电断电自感现象等丰富项目，夯实学生交流电路与磁路知识根基。

• 电气控制实训 ：涉及三相鼠笼式异步电动机使用、直接启动控制、点动控制、自锁控制，接触器联锁正反转控制，接触器与按钮双重联锁正反转控制等项目，培养学生对电机及电气控制系统操作与调试能力。

总之，初级电工技术实训考核装置凭借其卓越技术性能、完备配置、强大功能以及丰富实训项目，为职业教育电工技术实训提供了全方位优质解决方案，有助于学生扎实掌握电工技术知识与实操技能，提升职业素养与竞争力，是职业院校开展电工技术实训教学的得力助手，助力培育更多高素质电工技术专业人才。
