电工电子综合实训考核装置

电工电子综合实训考核装置

随着职业教育的不断发展，对于实训设备的要求也越来越高。电工电子综合实训考核装置 应运而生，它是依据 “十四五” 职业教育国家规划教材《电工电子技术》《电力拖动与控制》的教学与实训需求精心研发而成，实训内容广泛覆盖了 “电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制” 等众多课程的实训项目，结构设计科学合理，其实训元器件采用便捷的挂箱式，便于增加或扩展实训项目，为高职、高专、中专、职校等院校新建或扩建实训室提供了极大的便利，是学校快速开设实训课程的得力助手。

一、卓越的技术性能

• 输入电源 ：三相四线（或三相五线）～380V±5% 50Hz。

• 环境要求 ：温度适应范围为 - 10℃～+40℃，相对湿度在 25℃时低于 85%。

• 装置容量 ：小于 1.5KVA，能够满足不同规模实训的需求，同时保证了能源的高效利用。

• 重量与外形尺寸 ：重量约 150Kg，外形尺寸为 1600mm×680mm×1500mm，整体采用铝型材框架结构，确保装置的稳定性和耐用性，便于搬运和安装。

二、完善的基本配置及强大功能

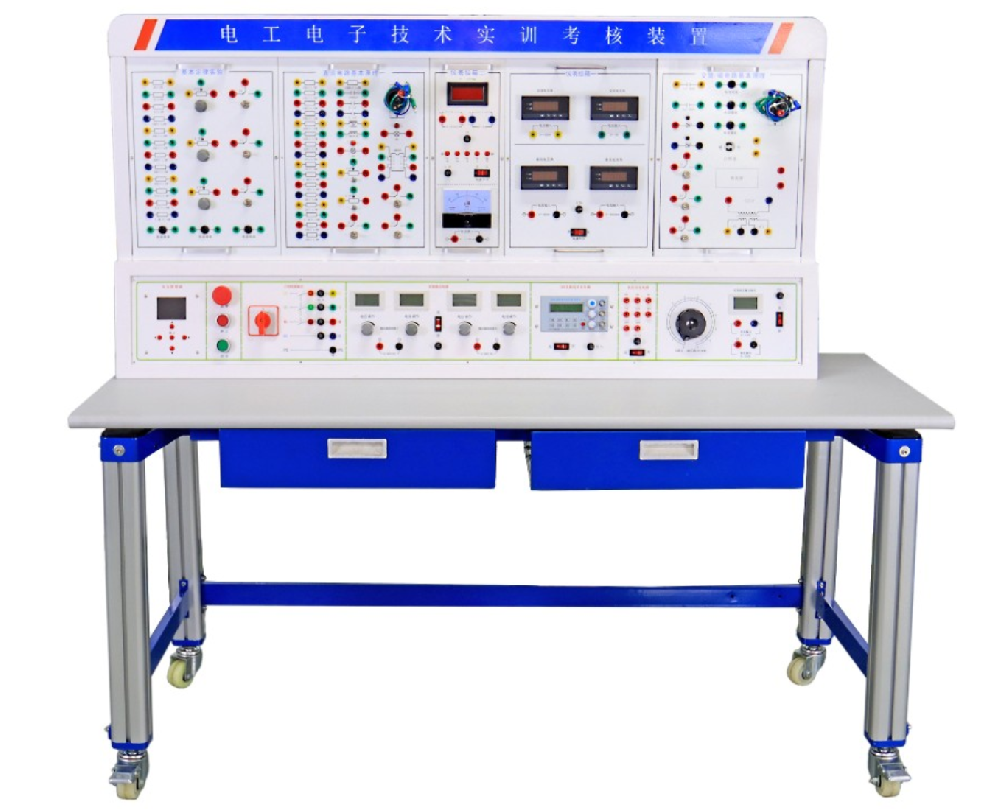

电工电子综合实训考核装置 主要由实训屏、实训挂箱、实训桌等组成，各部分均具备独特且实用的功能。

（一）电源控制屏

电源控制屏采用铁质亚光密纹喷塑结构，搭配铝质面板，为实训挂箱提供各类电源、测试仪表及实训器件等，其功能丰富多样：

• 控制及交流电源部分 ：可提供三相固定 380V 交流电源，由组合开关独立控制输出，相间、线间直接短路或过载时，单片机会全程自动监控并自动保护；配备单相 0～250V/2A 连续可调交流电源及相应的整流环节，可得到 0 - 240V 连续可调直流电源，还提供多种低压交流电源以及～220V 插座，满足不同设备的用电需求。

• 直流电源部分 ：双路恒流稳压电源，输出电压 0 - 30V，内置式继电器自动换档，多圈电位器连续调节，使用便捷，且具有预设式限流保护功能，输出配有数字电流表、电压表指示；低压直流稳压电源为 + 5V，电流 0.5A，同样有表指示，确保电源输出的稳定性和准确性。

• 函数信号发生器 ：可输出正弦波、矩形波、三角波，频率范围 5Hz - 550KHz，含五个频段，频率指示由 Hz 表直接读出，不同波形在各频段内的电压输出范围明确，且具备三级衰减及连续细调功能，为各种电子电路的实验提供了稳定的信号源。

• 智能电源管理系统 ：该系统由无线远程实验台电源管理终端和实验室安全管理平台软件组成，需教师输入正确密码才能启动电源，有效避免学员误操作。终端配备 2.8 寸显示屏和数据采集模块，可实时显示实验台的多种电参数，登录后可进行定时开关机设置、过压欠压过流报警值设置等操作，还能查看报警记录、进行电量充值和剩余电量清零等。同时，通过 APP 软件可实现对电源管理终端的多种控制和查询功能，如查询电源开关状态、单独开启关闭学生实验台电源、定时预约实验台电源开启关闭等，APP 还能实时显示设备的多种运行参数，并可进行报警设置和电量充值等操作，提高了实训管理的智能化和便捷性。

（二）实训挂箱及配件

实训挂箱种类繁多，涵盖直流电路基本原理、交流与磁电路电路基本原理、灯箱负载、基本定律定理、仪表、二极管与三极管基本原理、三极管基本放大原理、基本放大电路、震荡电路、差动放大器和功率放大器、二极管与场效应管基本放大原理、集成运算放大器应用、整流器与稳压电源、基本门电路、触发器与编译码计数器、计数器运放与时基电路、数 / 模电和模 / 数转换器以及综合应用等多个方面，包含了温控电路、排风扇自动启闭电路等实用项目，此外还配备网孔板及电气控制元器件、三相鼠笼交流电机、三相双速交流电机、电子焊接实训套件、单片机学习套件等，为学生提供了全面的实训内容和操作平台，有助于学生更好地理解和掌握电工电子技术的各个方面。

（三）实训桌

实训桌的设计也十分合理，桌子台面板采用 E1 级三聚氰胺复面合成板，厚度约 25mm，坚固耐用。采用四个 7070 工业铝型材立柱支撑，立柱端部安装万向脚轮，方便移动。主体结构通过钣金和铝型材构件联接，台面高度约 800mm，桌面板下设支撑框架，承受力不少于 300kg，立柱采用工业铝型材成型工艺，表面氧化处理，槽内适用工业铝型材通配螺母及配件，为学生提供了稳定、舒适的实训操作环境。

（四）电工基本技能仿真软件

软件基于虚拟现实技术的计算机仿真模拟技术，采用三维建模，与实际实物模块一一对应，能够进行电路仿真接线、测量仿真等 39 个仿真实验，让学生在虚拟环境中进行实践操作，提前熟悉实验流程和原理，提高了学生的实践能力和学习效果。

（五）智能教学测控模块

整个教室配置 1 套智能教学测控模块，系统采用一体化设计，配备 7 寸彩色中文触控屏系统管理器，操作界面为中文菜单式触控，人机对话友好。该系统集成了示波器、任意函数波形发生器、PWM 脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能等七大功能模块，能够满足多种教学和实训需求，提高了教学效率和质量。

三、丰富的实训项目

电工电子综合实训考核装置 涵盖了众多实训项目，以下列举部分项目：

（一）电工基础技能实训

直流电路基本原理方面，包括电工仪表的使用与测量误差的计算、减少仪表测量误差的方法、伏安法测电阻、电源外特性的测定、电阻的串并混联、电流表工作原理、电压表工作原理、欧姆表工作原理、欧姆定律、互易定理、戴维南定理、诺顿定理、惠斯通电桥、负载获得最大功率的条件、电阻与温度的关系、基尔霍夫第一定律、基尔霍夫第二定律、电路中电位的测量、迭加定律、楼梯开关两地控制、电压控制电流源、电压控制电压源等实训内容；交流与磁路基本原理方面，涵盖了串并联电路、电容器的串并混联电路、电容 C 在交直流中的作用、单相交流电路、日光灯电路的连接、提高功率因数的方法、交流电路参数的测量、正弦交流电路中 RLC 元件的特性、电焊变压器原理、变压器空载实验、变压器有载实验、交流互感器原理、电压互感器原理、磁耦合线圈的反接、磁耦合线圈的顺接、三相负载星形联接、三相负载三角形联接、星形和三角形电路的等效互换、谐振电路、RC 选频网络、一阶 RC 电路的过渡过程、一阶 RL 电路的过渡过程、二阶电路的响应、RL 串联电路、RC 串联电路、RCL 并联电路、电感在交直流中的作用、通电断电自感现象等实训项目。

（二）电工技术实训

模拟电路基本技能实训包含二极管的正向特性、反向特性、开关特性、嵌位器、限幅器，三极管输入输出特性、基本放大器、限幅器，恒压源电路、恒流源电路，三极管开关特性、实用电路，低频小信号放大器、带负载单极小信号电压放大、电压负反馈偏置电路、串联电流负反馈电路、串联电压负反馈电路、并联电压负反馈电路、并联电流负反馈电路、射极输出电路、自主射极输出电路、用电阻提高发射极电位、用稳压管提高发射极电位、用负反馈消除自激振荡、单管小信号放大器、双管两极放大器、结型效管放大器、场效应管分压式自偏压电路、用电容衰减高频电压、射极跟随器、差动放大器、长尾式差动放大器、差动输入单端输出、OTL 互补对称放大器、OTL 功率放大器、差动输入运算放大器、RC 移相振荡器、PC 桥式振荡器、电感式振荡器、石英晶体振荡器、电容三点式振荡器、变压器反馈式振荡器、双 T 选频网络、矩形波振荡器、锯齿波振荡器、正弦波振荡器、音频振荡器、正弦波余弦波振荡器、差动放大器基本电路、恒流源差动放大器、双电源差动放大器、单端输入单端输出、差动输入双端输出、恒压源恒流源、三管 OTL 互补对称放大器、四管 OTL 互补推挽功率放大器、集成功率放大器、二极管的伏安特性、电容隔直特性、三极管基本放大原理、共基极电路、共发射极电路、共集电极电路、分压式电流负反馈偏置电路、用热敏电阻稳定工作点、二极管稳定工作点、共源极放大电路、共漏极放大电路、共栅极放大电路、同相运算放大器、同相输入保护措施、基本同相运算电路、反相运算基本电路、反相输入保护措施、同相输入求和运算、双端输入求和运算、反相输入求和运算、简单的过零比较电路、双限比较电路、基本带通虑波电路、矩形波振荡器、变压整流滤波电路、桥式整流稳压电路、倍压整流电、三端集成稳压、三端可调集成稳压、电子滤波器、连续可调稳压电源、稳压电源软启动、阻容二极管储发可控硅、电子调压器、晶闸管触发电路、具有放大环节的稳压电源、并联稳压电源、串联稳压电源等内容。数字电路基本技能实训则包括 TTL 集成逻辑门的参数测试、CMOS 逻辑门的参数测试、TTL 集成电极开路门与三态输出门的应用、与非或与非门电路实验、半加器电路实验、全加器电路实验、RS 触发器实验、D 触发器实验、JK 触发器实验、T 触发器实验、JK 型触发器转换成 D 触发器、D 型触发器转换成 JK 触发器、计数器实验、MSI 移位寄存器及其应用、译码器及其变换方式、MSI 数据选择器及逻辑设计、微分型单稳态电路、环形多谐振荡器、利用门电路构成编码器分配器选择器、组合电路的设计编码转换、组合电路的设计显示电路、同步时序电路的设计、计算机时序电路的设计、集成定时器测试及应用、CMOS 集成 A/D、D/A 转换电路实验、二极管非门或非门电路、三极管非门与非门或非门电路、异步十进制减法计数器、异步十进制加法计数器、综合能力培训实验电子秒表等项目。综合电路实训有温控电路、排风扇自动启闭电路、光控电路、光控电路开关、航档灯、音乐门铃电路、电子门铃电路、电子报警器、音乐报警器、闪光灯、家用台灯调光电路等实训内容。

（三）电力拖动实训

涉及点动与连续转动电路连接、按钮联锁的正反转电路连接、接触器联锁电动机正反转电路连接、接触器和按钮双重联锁正反转连接、按钮切换的 Y - △启动控制电路连接、时间继电器切换的 Y - △启动控制电路连接、电动机顺序启动控制电路连接实训、电动机定时转动运转控制电路连接、按钮切换的双速电动机控制电路连接、时间继电器切换的双速电动机控制电路等实训项目。

（四）电子焊接实训

包含门铃控制电路焊接调试、单相晶闸管整流电路焊接调试、双音发生器多谐振荡电路焊接调试等实训内容。

（五）单片机实验

涵盖点亮第一个 LED、直流电机控制、DA 数模转换、LED 闪烁、外部中断 0、LCD1602 液晶显示、LED 流水灯、外部中断 1、LCD12864 液晶显示、蜂鸣器控制、LED 点阵显示数字、AD 模数转换、定时器 0 中断、动态数码管显示、定时器 1 中断、独立按键操作、EEPROM-IIC 应用、矩阵按键控制、DS18B20 温度传感器使用、单片机 IO 扩展 - 74HC595、DS1302 时钟应用、LED 点阵点亮一个点、红外通信等实验项目。

总之，电工电子综合实训考核装置 凭借其卓越的技术性能、完善的基本配置、强大的功能以及丰富的实训项目，为职业教育的电工电子实训提供了全面、高效、便捷的解决方案，有助于学生更好地掌握电工电子技术，提高实践操作能力和创新思维能力，是职业院校电工电子实训教学的得力助手，也必将在职业教育领域发挥越来越重要的作用。
