数字电路实验装置

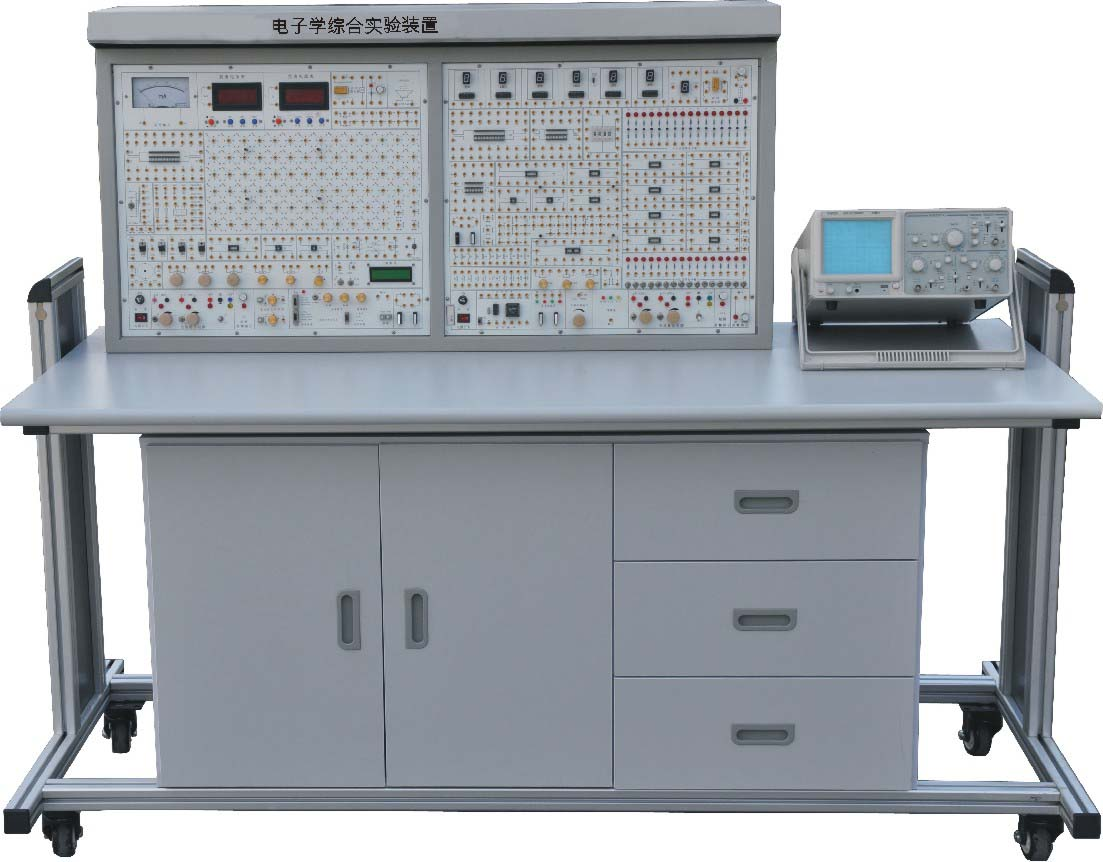

KCDX-889B型数字电路实验装置（双组）

一、产品的特点:

KCDX-889B型数字电路实验装置是数字电路课程的实验教学特点，参照现有的教学实验产品，由全国多所院校的老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点，总结学校在实验课程中发现的问题，有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。

电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。

数字电子技术实验系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存柜、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。

二、适用范围:

适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

三、技术性能
  1、输入电源：单相三线220V±10% 50Hz
  2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
  3、装置容量：＜200VA
  4、外形尺寸：155×70×123cm3
四、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
 1.1.电源及参数
 1.1.1输入电源:单相三线输入
 1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
   A组:一台0.5KVA单相0～250V输出。
   B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
   C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
   D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－2，负稳压度<10^－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
 1.2功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

1.3单次脉冲:每次可输出一对正负脉冲。
 1.4音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
 1.5七段译码器：3组七段译码器及对应译码显示数码管。
 1.6外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
 1.7外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
 2、实验操作桌:采用工业铝合金型材框架，面板厚度为25MM，优质密度板外防火板贴面，下面配有储存柜，实训台下方还设有四个带刹车的万向轮，便于移动和固定。

 3、实验板：

（1）电源 ：交流输入：220V±10% ，50HZ
     直流输出：±12V/0.2A 、 5V/2A
 （2）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
 （3）连续脉冲，输出均为TTL电平：
      固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；

 （4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
 （5）逻辑电平的输入与显示：
       A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
       B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
 （6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；

 （7）时序发生器及启停控制电路。
 （8）台湾产面包板二块(1600孔)
 （9）20芯锁紧插座2只，40芯锁紧插座2只，16芯锁紧插座4只。
 （10）各阻值电位器2只。

四、基本实验内容
    本装置提供数电实验指导书，具有相当的深度和广度，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。

   1．TTL集成逻辑门的参数测试与使用
 2．CMOS集成逻辑门的测试
 3．门电路的逻辑功能实验
 4．常用组合逻辑功能器件的测试
 5．数据选择器及其应用
 6．血型关系检测电路和表决电路
 7．RS触发器的功能与测试
 8．JK触发器逻辑功能及主要参数测试
 9．移位寄存器的功能测试
 10．十进制计数器（CMOS）
 11．异步计数器
 12．同步计数器
 13．计数、译码、显示电路实验
 14．555集成定时器及应用
 15．序列检测器
 16．数-模转换器
 17．追随比较型A/D转换电路
 18．人工控制交通灯控制器
 19．汽车尾灯控制电路
 20．数字钟电路的设计

21. 时序电路测试及研究

22. 波形产生及单稳态触发器
 23. A/D 转换电路

24. D/A转换电路

五、KCDX-889B型数字电路实验装置配置表
