网孔型机床电气控制技术及工艺实训考核装置

网孔型机床电气控制技术及工艺实训考核装置

一、网孔型机床电气控制技术及工艺实训考核装置概述

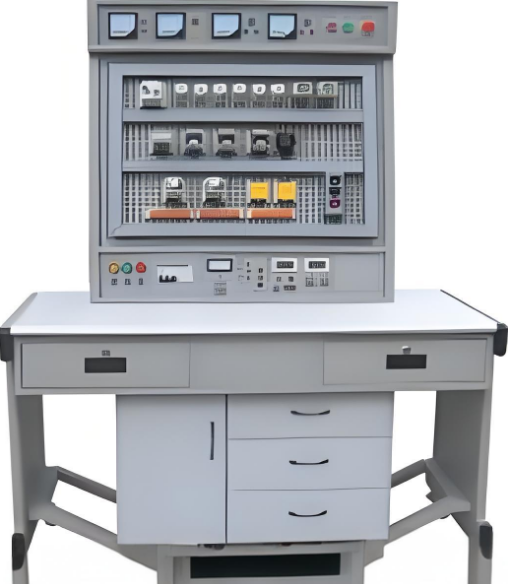

网孔型机床电气控制技术及工艺实训考核装置主要由实训桌、电源控制箱、实训元器件模块以及网孔板构成。网孔板表面均匀分布着“ㄱ”字形网孔，所有元器件与走线槽均安装在特制底座上，与网孔板完美适配。实训时，无需多人花费大量时间逐个使用螺丝固定元器件，只需取出对应模块，在网孔板上选定位置，简单一插一拉即可牢固固定，解决了长期以来螺丝固定元器件的繁琐问题。学生需自行完成元器件安装与线路布局，对培养电工技能与工艺操作能力极为有效。该装置可满足大中专院校、职校、技校等相关电工技能课程的实训需求，同时也可作为电工考证的考核教学设备。

二、网孔型机床电气控制技术及工艺实训考核装置特性

1. 便捷安装与扩展：

• 传统固定方式费力耗时，需用螺丝固定，且受结构和间距限制。

• 本装置采用导轨式设计，一插一拉即可固定元器件，操作简便快捷，更换电气元件轻松自如，便于扩展功能或开发全新实训考核项目。

2. 高效实用：

• 操作台仅需接入三相四线交流电源即可使用，占地面积小，节约用房空间，降低基建投资成本。

3. 安全保障：

• 配备电压型漏电保护器与电流型漏电保护器，全方位确保操作者安全。

• 各电源输出均具备监示及短路保护功能。

三、网孔型机床电气控制技术及工艺实训考核装置技术性能与功能

（一）中控教师机

实现对实训考核室所有学生机的全面控制。

• 输入电压：三相四线380V±10%，50Hz。

• 工作环境：环境温度 -5℃至+40℃，相对湿度小于85%（25℃时）。

• 装置容量：小于1.5KVA。

• 外形尺寸：1600mm×750mm×1650mm。

• 测量仪表：

• 电流表：3只6L2型电流表，量程～5A，精度1.5级。

• 智能功率及功率因数表：微电脑、A/D转换芯片、全数显电路构成，精度0.5级，测量有功功率、无功功率、功率因数及负载性质，存储、记录15组测试结果。

• 电源输出：

• 三相四线电源：带安全保护装置，漏电和过载保护，线电压指示与急停按钮。

• 直流稳流稳压电源：0-30V/2A，连续调节，预设式限流保护。

• 插座配备：多组三极、四极插座。

• 学生用电管理：20只学生电源通断开关，工作状况指示，总漏电和过载保护。

（二）学生实训考核台

• 输入电压：三相四线制380V±10%，50Hz。

• 工作环境： -5℃至+40℃，相对湿度小于85%（25℃）。

• 装置容量：小于1KVA。

• 外形尺寸（mm）：单人座1300×750×1650，双人座1650×750×1650。

• 电源输出：

• 三相四线电源：带安全保护装置，漏电和过载保护，线电压指示与急停按钮。

• 交流电压表：1只，量程0-500V，精度1.5级。

• 交流电流表：3只，量程0-5A，精度1.5级。

• 插座配备：多组单三相插座。
