一、总体介绍

综合机床电气电路实训考核鉴定装置（涵盖四种机床电路）是我司专门为各类职业技术院校的电气、自动化相关专业教学，以及社会电工培训、各县市维修电工鉴定所（站）的考核工作精心研制的实训设备。此装置广泛应用于课堂演示、机床电气控制原理实操以及实训实习考核等场景。它通过便捷更换挂箱，能够对四种不同的机床电路展开考核，有效提升了设备利用率，减少资金投入。每个挂箱配备独立的故障设置盒，操作十分便利。鉴于装置采用工业通用电器，也可作为电工类职业培训的考核工具。借助该实训考核鉴定装置开展培训，能显著提升学生的动手能力与故障排除技能，同时克服了以往在实际设备上教学成本高昂且难以达成教学目标的弊端。

二、适用范畴

通过更换挂箱，综合机床电气电路实训考核鉴定装置能够完成以下四类机床电路的实训考核：

1. 万能铣床电气技能实训考核：针对万能铣床的电气系统，开展技能实训与考核。

2. T68卧式镗床电路技能实训考核：围绕T68卧式镗床的电路，进行技能训练与考核。

3. Z3040摇臂钻床电路技能实训考核：对Z3040摇臂钻床的电路展开技能实训及考核。

4. CA6140普通车床电路技能实训考核：针对CA6140普通车床的电路，实施技能实训和考核。

每个电路设置了17 - 25个故障点，借助挂箱上的故障设置盒，可随机设计故障点。

三、特色优势

1. 多功能集成：一台装置即可完成四种机床电路的实训考核，经济效益突出。

2. 安全保障完善：配备电压型和电流型保护器，全方位保障操作者人身安全。同时设有实验管理器，可设定实训时长，定时报警并自动切断电源，为学员考核提供统一标准。

3. 智能监控防护：装置设有单片机，对三相输出工作电源的相间、线间过载或短路情况进行全程监控。一旦出现异常，立即切断电源并发出告警。只有在故障排除后，按下复位按钮，才能重新启动电源，确保设备安全运行。

四、技术参数

• 输入电源：三相四线，电压为～380V ± 10%，频率50Hz。

• 环境要求：工作温度范围在 - 5℃ 至 + 40℃之间，相对湿度小于85%（25℃环境下）。

• 装置容量：小于1.5KVA。

• 外形规格：长1500mm、宽750mm、高1400mm。

五、构成与功能详述

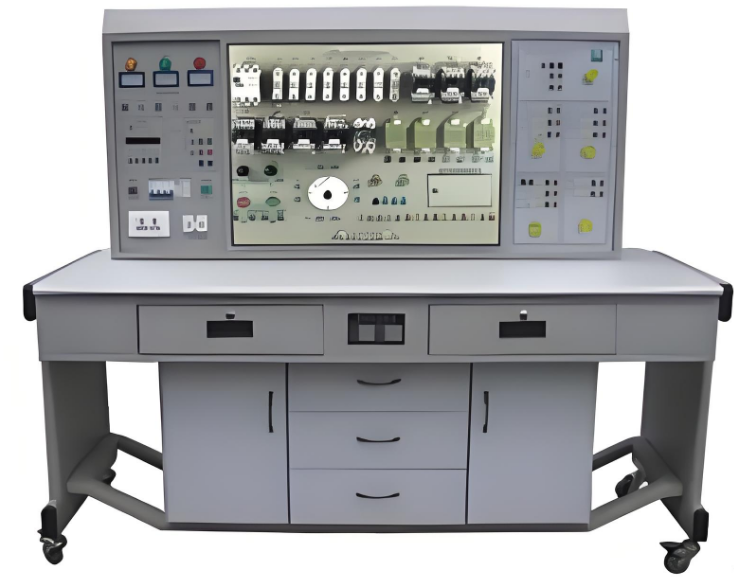

该装置主要由实训屏、实训机床电路挂箱、实训桌等部分构成。

（一）实训屏

实训屏采用铁质双层亚光密纹喷塑结构，搭配铝合金面板。

• 主控功能板

• 电源输入与控制：三相四线电源输入，经漏电保护器后接通总开关，通过接触器与启动、停止按钮实现操作控制。

• 电压指示与状态显示：配有三只450V指针式交流电压表，用于指示电源输入的三相电压。同时设置三只指示灯，显示实训台与外部电源的连接状态。

• 电源输出与保护：三相四线电源输出具备单片机全程监控功能，当相间、线间出现过载或短路时，自动切断总电源，并设有报警与复位功能。

• 实训时间管理：实验管理器可设定实训时间，实现定时报警以及切断电源等功能。

• 外部电源供应：设有380V和220V插座，为外部仪器设备提供工作电源。

• 辅助器件安装屏：右侧安装屏安装有实训考核所需的演示及验证电机，电机所有接线口均引至面板，通过专用安全导线与实训考核电路挂箱相连。
