便携式液压传动基础实训箱

便携式液压传动基础实训箱

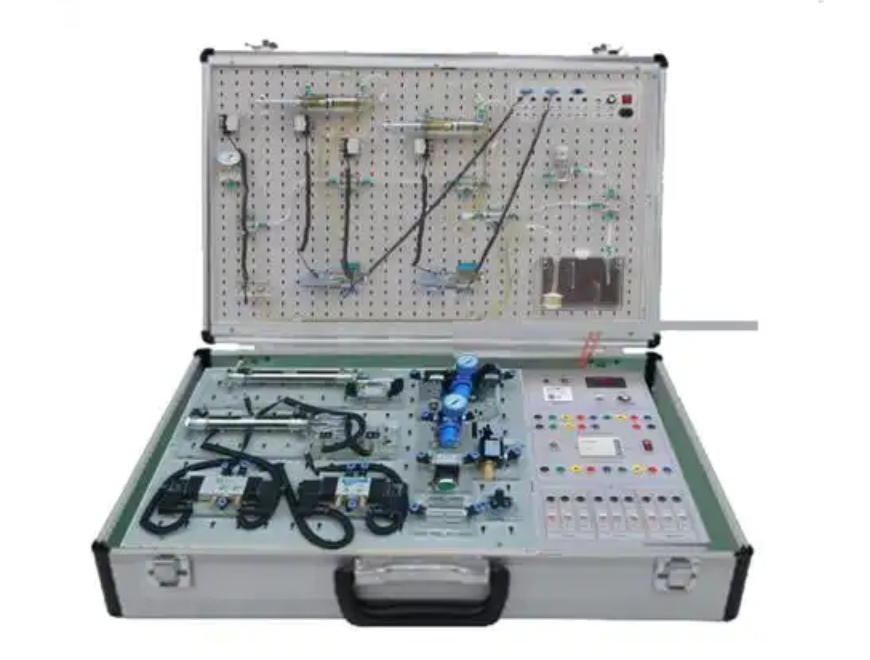

教师能够轻松地将这款教学设备带入教室，进行现场实物演示与细致讲解，极大地丰富了课堂教学形式。此实训箱特别设计了透明液压与工业液压元件两种款式，以满足不同教学需求。

一、产品亮点概述：

1. 设备构成：该装置集成了油源泵站、电气控制模块及实训操作平台，结构紧凑，功能全面。

2. 油路连接技术：采用创新的闭锁式连接设计，确保了油路连接的稳固性，有效避免了泄露问题。

3. 液压油特性：选用红色液压油，不仅提升了视觉辨识度，还便于观察液压元件及油路的工作状态。

4. 便携性：整个实验系统设计轻巧，便于携带与移动，适应多种教学环境。

5. 实训应用范围：特别适用于职业院校“液压传动”、“液压与气压传动”等课程的实训教学，能够开展液压传动演示及液压基本回路实验。

6. 文化墙展示：采用非布质材料，结合彩色高清图、虚拟三维剖视图及详尽文字介绍，直观展示液压技术相关内容，如间隙补偿装置、齿轮泵工作原理等，尺寸不小于0.6*0.8米，以有机透明背板搭配亚克力板覆盖，整体设计美观，信息丰富。

二、关键技术参数：

1. 实训屏尺寸：约600mm×285mm×705mm，提供充足的操作与展示空间。

2. 泵站尺寸：约390mm×250mm×350mm，结构紧凑，性能稳定。

3. 实训箱尺寸：约415mm×295mm×170mm，便于存放与携带。

4. 额定压力与流量：分别为1.0MPa与4L/min，满足多数液压实验需求。

5. 额定电压与功率：AC220V，额定功率200W，确保设备稳定运行。

6. 额定转速：1400r/min，提供足够的动力支持。

三、实验功能详解：

1. 液压传动演示：直观展示液压传动的基本原理与工作过程。

2. 液压基本回路实验：

• 溢流阀调压回路：调节系统压力。

• 换向阀中位卸荷回路：实现中位卸荷功能。

• 减压回路：降低系统某部分压力。

• 手动/自动控制换向回路：灵活控制液压缸的运动方向。

• 节流阀节流调速回路：通过节流阀调节流速。

• 容积节流调速回路：结合容积与节流调速，实现更精准的流量控制。

3. 电子液压仿真回路实验：提供三十余种仿真回路实验，模拟真实液压系统，增强理论与实践的结合。

4. 电子液压元件结构原理认知实验：通过电子手段展示液压元件内部结构及其工作原理，加深学生理解。
