便携式电气气动实训箱

便携式电气气动实训箱

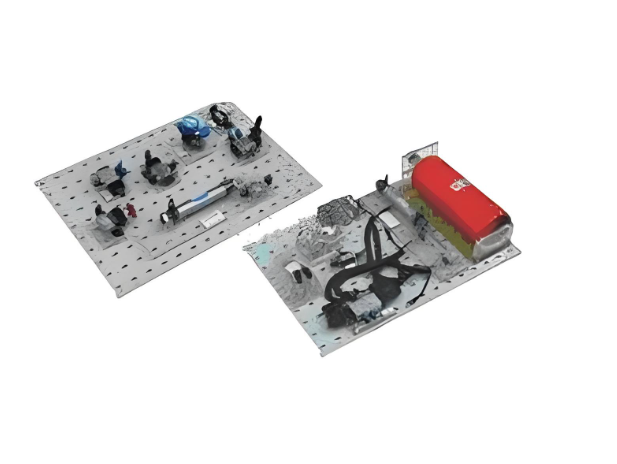

本实训装置集铝合金箱体、多样化的小型标准工业气动组件、电气操控模块及微型空压机于一体，设计精巧、便于携带且实用性强。装置分为气动组件区域和电气控制两大核心板块，以铝合金框架构建，确保了整体的轻便性与耐用性。所有气动及电气接口均预先设定，便于学生灵活构建气动回路和电气控制系统。此装置能涵盖气动组件与电气元件的认知、压力调控回路、方向控制回路、速度调节回路、顺序动作回路等多个实训环节，既可作为专业实训室的标配设备，也适合携带至教室进行现场教学。

气动组件均选用标准化工业级产品，可承受最高1.0MPa的工作压力，涵盖了减压阀、节流阀、电磁换向阀、手动换向阀、气动换向阀、双作用气缸及快速接头等关键部件。每个气动组件均配备快速接头，便于通过气管迅速搭建气动系统，提升了操作的便捷性。电气控制部分则集成了指示灯自复位按钮、指示灯自锁按钮、直流继电器、双位旋钮、磁性开关及接近开关等组件，各电气触点已安全接入面板插座，利用专用实训导线即可迅速搭建电气控制回路。

主要技术参数概览：

1. 输入电源：单相三线，电压范围220V±10%，频率50Hz。

2. 输出电源：直流24V，电流2.5A。

3. 静音空压机：工作电源AC220V±10%，频率50Hz，输入功率0.68kW，额定容积24L，流量达116L/min，额定气压1MPa。

实训项目细化：

1. 气动组件认知：了解各组件的功能与实际应用。

2. 电气元件识别：掌握电气元件的基本功能与操作。

3. 气动控制回路实践：

• 卸荷回路的构建与理解。

• 减压回路的设计与调试。

• 换向阀方向控制回路：涵盖电控、手控及气控三种模式。

• 单缸往复控制回路的实现。

• 节流调速回路：包括进气与回气的调节。

• 双向节流调速回路的构建。

• 速度换接回路的设计与实践。

• 磁性开关控制双缸顺序动作回路的应用。

• 接近开关控制双缸顺序动作回路的搭建。

• 综合控制回路：融合流量、方向、压力控制及电气部件的综合应用。

三、产品配置


序号	名称	数量	备注
1	实训箱	1台	铝合金型材框架
2	双作用气缸	2个	SNTC气动
3	带磁性环过滤减压阀	1个	SNTC气动
4	二位五通手动阀	1个	SNTC气动
5	手旋阀	2个	SNTC气动
6	三通气控阀	1个	SNTC气动
7	常闭式三通气控阀	1个	SNTC气动
8	常开式三通气控阀	1个	SNTC气动
9	双头五通气控阀	1个	SNTC气动
10	单头五通气控阀	1个	SNTC气动
11	双头五通电磁阀	1个	SNTC气动
12	单头五通电磁阀	1个	SNTC气动
13	双头三通电磁阀	1个	SNTC气动
14	常开式三通电磁阀	1个	SNTC气动
15	常闭式三通电磁阀	1个	SNTC气动
16	双头节流阀	2个	SNTC气动
17	单向滚轮杠杆式机械阀	2个	SNTC气动
18	双向带灯自复位按钮	3个	SNTC气动
19	带灯自锁按钮	3个	SNTC气动
20	直流继电器	5个
21	两位旋钮	2个	SNTC气动
22	接近开关	4个	沪光
23	消声器	1套	SNTC气动
24	快换接头	1套	SNTC气动
25	实训导线	1套	黑色
26	气管	20米	Φ4
27	减径直通	1只	Φ6-Φ4
28	空气压缩机	1台	125W，10L，医用级无油静音
29	工具	1套	扳手、螺丝刀等
30	实训指导书	1本	纸质
