一、主要技术参数
输入电源：220V，允许偏差±10%，频率50Hz；
装置容量：最大1kVA；
工作环境温度：-5℃至40℃；
工作湿度：在40℃时，湿度不超过90%；
外形尺寸：长1500mm，宽650mm，高1800mm；
静音空气压缩机：工作电源AC220V，电机功率250W，公称容量10L，额定输出气压1Mpa；
PLC主机模块：选用三菱FX1S-20MR，具有12路开关量输入和8路继电输出；
配有控制模块：电源模块、PLC控制模块、继电器控制模块、控制按钮模块、气动元件独立模块等；
实训装置外型尺寸：长1500mm，宽650mm，高1800mm。
二、主要特点

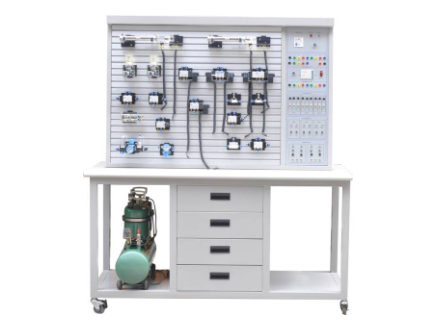

该实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
实训桌和实训台采用铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
各个气动元件以独立模块形式存在，且装有带弹性插脚底板，方便、随意地将元件安放在实训面板上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
采用静音空压机，为实训室提供一个较好的实训环境。
实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制。通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
该装置集各种真实的气动元件、继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路
以下是部分可能的气动基本实训回路：
单作用气缸的换向回路；
双作用气缸的换向回路；
单作用气缸速度控制回路；
双作用气缸单向调速回路；
双作用气缸双向调速回路；
速度换接回路；
缓冲回路；
二次压力控制回路；
高低压转换回路；
计数回路；
延时回路；
过载保护回路；
互锁回路；
单缸单往复控制回路；
单缸连续往复动作回路；
直线缸、旋转缸顺序动作回路；
多缸顺序动作回路；
双缸、同步动作回路；
回缸联动回路；
卸荷回路；
或门型梭阀的应用回路；
快速排气阀应用回路。
气动PLC控制实训装置主要包括以下几个部分：
气动元件和电气控制器件：这是实现气动控制的基础组件，包括气泵、气缸、气阀等气动元件，以及继电器、PLC控制器等电气控制器件。
实训台和实训桌：实训台主要用于安装和连接气动元件和电气控制器件，而实训桌则提供了一个稳定和方便的工作空间。
控制模块：包括电源模块、PLC控制模块、继电器控制模块、控制按钮模块等，这些模块是实现控制功能的关键部件。
气路和电路系统：这是实现气动和电气控制的线路系统，包括气管、电线等。
控制系统软件：通常包括PLC编程软件和监控软件，用于编写控制程序和对系统进行监控。
具体来说，气动PLC控制实训装置的特点包括：
实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板上，回路搭接采用快换接头。
实训气源压力低，系统额定压力为0.8Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性。
装置集各种真实的气动元件、继电器控制单元、PLC编程及监控技术于一体。
此外，根据不同的教学需求和应用场景，气动PLC控制实训装置还有可能包括一些其他组件和功能。例如，有些实训装置还包括触摸屏、传感器、变频器等其他控制元件，以扩展实训项目的多样性和深度。同时，为了更好地服务于教学，一些实训装置还配备了教学软件和教学资源，如课件、实验指导书、视频教程等。
