透明液压系统的工作原理主要基于液压传动原理。液压传动是一种利用液体压力能来传递动能的传动方式，其核心组件包括液压泵、液压缸、液压控制阀以及各种辅助元件。
液压泵是液压系统的“心脏”，它的作用是将原动机（如电动机）的机械能转换为液体的压力能，为整个系统提供动力。液压泵通过改变液体的压力和流量来传递动力，从而实现各种机械运动和动作。
液压缸是液压系统中的执行元件，它可以将液体的压力能转换为机械能，推动负载进行直线或旋转运动。液压缸通常由缸体、活塞和活塞杆等组成，其工作原理是通过活塞在缸体内的往复运动或回转运动来转换液体的压力能。
液压控制阀是液压系统中的控制元件，用于调节和控制系统中的液体压力、流量和方向等参数。控制阀的种类很多，包括溢流阀、节流阀、换向阀等，它们通过改变阀口的开度和方向来调节液体的压力和流量，从而实现各种控制功能。

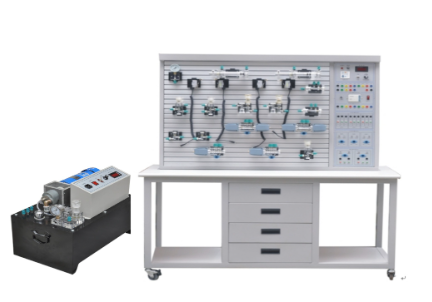

透明液压系统通常采用透明有机玻璃材料制成，使得整个系统的结构和运行状态能够清晰可见。这种可视化设计有助于更好地理解液压系统的原理和工作过程，同时也方便了对系统的调试和维护。
总的来说，透明液压系统的工作原理就是通过液压泵将原动机的机械能转换为液体的压力能，然后通过液压缸将液体的压力能转换为机械能，推动负载进行运动。同时，通过液压控制阀对液体的压力、流量和方向进行调节和控制，从而实现各种复杂的机械运动和动作。
技术参数与功能特点解析
技术参数：
交流电源：
单相 AC 220 V±10%：电源的标准电压为220V，允许有±10%的波动。
50Hz：电源的标准频率为50Hz。
温度与湿度：
-10～50℃：工作温度范围为-10℃至50℃。
≤90％无水珠凝结：环境湿度应不超过90%，且不应有水珠凝结。
安全保护措施：
实训台桌面采用高绝缘、高强度、耐高温的高密度板。
具有接地保护、漏电保护功能。
安全性符合相关的国标标准。
采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
直流电机技术参数：
型号YET-80102。
额定电流：0.8A。
额定电压：DC220V。
功率：300W。
调速范围：0～1200rm。
油箱技术参数：
公称容积：30L。
附有液位计、油温指示计、吸油、回油滤油器、安全阀等附件。
直流电机调速器技术参数：
输入电压：AC220V。
输出电压：DC 0～220V。
电源部分技术参数：
具有漏电保护功能。
具有短路、过流、漏电保护功能。
供电电源：AC220V、50HZ。
控制电压：DC24V/12V。
功能特点：
液压元件固定方式： 所有液压元件固定地板均采用快捷式底板固定，撤装方便。
液气系统灵活性： 液气系统的各种元件，可随设备的需要，任意安排。
液压缸运动方式： 液压缸可轻易地实现直线往复运动。
自动化与操作简便性： 易于实现自动化，调节方便，操作简单。
电气与PLC控制方式： 电气与PLC控制采用模块组合式的结构。
可视化的显示材料： 进口高清晰透明可视化材料，使得液压元器件的工作结构清晰可见。
阀体材料特性： 采用进口透明有机玻璃材料，该有机玻璃材料应有耐腐蚀、抗磨性能、长久不变色等特性。
电机与调速器： 液压泵站使用的油泵拖动电机采用小型直流并激励电动机及直流电机调速器，型号为YET-80102，额定电流为0.8A，额定电压为DC220V，功率为300W，调速范围为0～1200rm。调速器输入电压为AC220V，输出电压为DC 0～220V。
油箱特性与附件： 油箱的公称容积为30L，附有液位计、油温指示计、吸油、回油滤油器、安全阀等附件，具有液位计、油温指示等功能。
电源与保护功能： 该装置供电电源为AC220V、50HZ，控制电压为DC24V/12V，具有漏电保护功能，具有短路、过流、漏电保护功能，确保使用安全。
