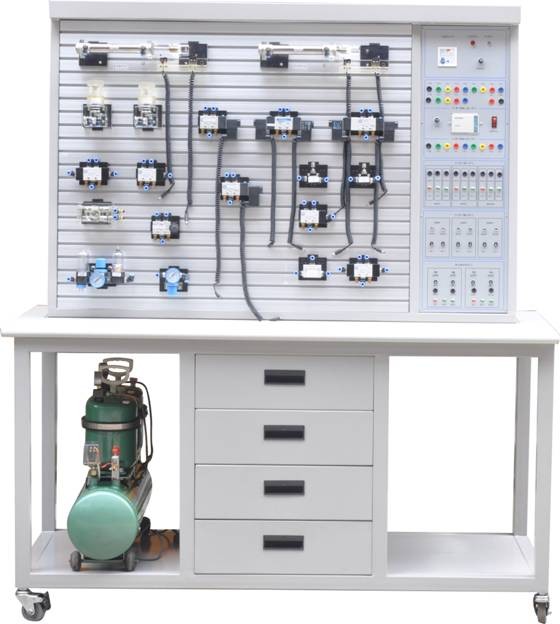

气动PLC控制实训装置

KCYCM-16E型气动PLC控制实训装置

一、主要技术参数

1、输入电源：220V．允差±l0%，50Hz；

2、装置容量：≤1kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、外形尺寸：1500mm×650mm×1800mm

6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa

7、PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。

8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮

模块，气动元件独立模块等。

9、实训装置外型尺寸：1500mm×650mm×1800mm

二、主要特点

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、

可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元

件等。

3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将

元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回

路搭接采用快换接头，布局灵活，拆接方便快捷。

4、采用静音空压机，为实训室提供一个较好的实训环境。

5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流

24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。

6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。

三、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、回缸联动回路

20、卸荷回路

 21、或门型梭阀的应用回路

22、快速排气阀应用回路

四、气动PLC控制实训装置配置清单
