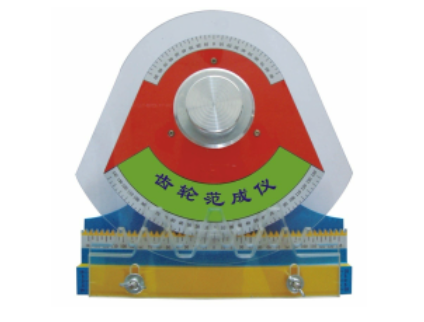

KCFA型齿轮范成仪

一、功能特点：
本产品用于机械原理（机械设计基础）课程中的“渐开线齿轮范成实验”，旨在让学生理解渐开线齿轮轮廓的形成过程以及范成法加工原理，并掌握如何避免渐开线产生根切的方法。同时，通过演示刀具变位，学生可以了解其对齿轮齿形变化及各参数的影响。

二、主要参数：

1. 配备模数m=10和m=20的齿条插齿刀各一把。

2. 外型尺寸：320x310x110，包含两扇形齿轮（Z1=130,Z2=80），适用于M=20齿条的大扇形分度圆直径为260MM，适用于M=10齿条的小扇形分度圆直径为160。

使用齿轮范成仪画齿轮的过程如下：

1. 在预先画好分度圆、齿顶圆、齿跟圆，并画成三等分的基础上，用铅笔描绘出齿条刀具相对于轮坯在各个位置的包络线，形成被切削齿轮的渐开线齿廓。

2. 用分度头夹持工件，在垂直面内用分度头分度，每次转动一个齿距角。

3. 用范成刀具加工出齿轮的齿形。

4. 重复以上步骤，加工出所有齿形。

以上步骤仅供参考，具体操作过程可能因实际情况而有所不同。
