渐开线齿轮参数测定实验箱的作用

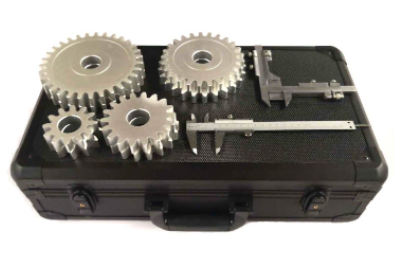

KCJC-B型渐开线齿轮参数测定实验箱

本产品是一款专为机械原理（机械设计基础）课程中开设的“渐开线齿轮几何参数测定实验”而设计的实验设备。主要用于熟悉渐开线齿轮各尺寸和参数关系，以及了解变位齿轮的几何参数变化。

该产品具有以下特点和规格：

1. 功能：用于机械原理（机械设计基础）课程的“渐开线齿轮参数测定实验”，帮助学生测定齿轮各部分的几何尺寸和参数关系。

2. 配置：产品配置了8个齿轮，可以组合出标准齿轮传动、零传动、正传动（正变位传动）和负传动（负变位传动）等不同的传动形式。

3. 齿轮参数：模数m=5，齿数Z=12（2件），18（2件），25（2件），30,31。同时，变位系统范围为X=＋0.35－0.6。

4. 齿轮材料与加工精度：铝合金材质，加工精度为8-8-7GK和8-8-7EJ。

5. 外形尺寸：480×240×85mm。

6. 毛重：10KG。

购买本产品时，将附赠以下附件：

1. 实验指导书1份，用于指导学生进行渐开线齿轮几何参数测定实验。

2. 测量工具2把，包括0-150mm游标卡尺和M1-26型齿厚游标卡尺，用于帮助学生进行齿轮各部分几何尺寸的测量。

3. 配送精美铝合金型材料制作的实验箱，方便学生进行实验。

渐开线齿轮参数测定实验箱主要作用是测定渐开线齿轮及其啮合的参数，验证“齿轮机构及其设计”一章中的基本内容。

该实验箱配置了8个齿轮，可以组合出不同的传动形式，如标准齿轮传动、零传动、正传动（正变位传动）和负传动（负变位传动）。通过这些组合，学生可以了解不同传动形式的齿轮参数变化和特点。

此外，实验箱还配备了测量工具，如游标卡尺和齿厚游标卡尺，用于帮助学生进行齿轮各部分几何尺寸的测量。通过这些工具，学生可以更准确地了解渐开线齿轮的几何参数和关系。

总的来说，渐开线齿轮参数测定实验箱是一款专为机械原理课程中的“渐开线齿轮几何参数测定实验”而设计的实验设备，可以帮助学生更好地掌握渐开线齿轮的基本知识和技能。
