通信电路与系统实验设备的技术指标
一、简介
本实验设备符合设计型实验的要求,具有频率参数变化的电感元件、电容元件、电阻元件可插拔、可更换的特点,使频率有一定的调节范围,提高系统Q值,使实验现象更加明显。涉及负载和输入输出阻抗匹配的电阻元件也可插拔。独立元件库方便保管和使用。

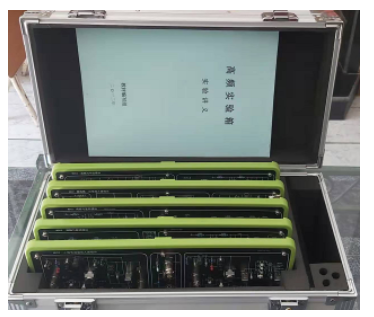

系统集成检波器的检波拾头功能,支持扫频信号源,完成频率特性测试仪的幅频特性测试功能,使实验手法更加方便、实用。实验系统采用独立模块化设计,每个模块由相同大类的实验电路组成,方便使用和保存,避免无实验内容电路损坏。实验模块按高频小信号放大电路、调幅解调与功放电路、频率调制与鉴频电路、中放与混频电路、振荡器电路五个部分设计五个独立使用的模块,独立供电。
单元实验板内容为小系统的组合,器件选用大功率直插元器件,参数可调范围大,耐压值高,不易损坏,更换方便。中周为定制产品,磁芯为镍铁芯,不易滑丝和破碎,中周方便手工插换。
实验系统配置专用无感螺丝刀。通信接口采用BNC、测试针共存方式,方便与射频仪器通信。提供Q9屏蔽线,使实验板和信号源、示波器的连接固定,不再使用夹子线,解放了学生的双手,避免了一些虚夹现象的产生。
二、技术指标
(一)小信号放大器模块
单调谐回路谐振放大器:中心频率10.245MHZ,通过调节中周可使中心频率有8-12MHZ设置。
双调谐回路谐振放大器:中心频率10.245MHZ,通过调节中周可使中心频率有8-12MHZ设置。
频率特性测试检波电路:通过二极管检波电路把扫频特性产生的曲线包络检波,配合信号发生器的扫频功能,完成简易幅频特性曲线的直接显示。
无源谐振回路测试电路:包括串联谐振回路和并联谐振回路。
语音输入电路:通过专用耳机线连接至手机,作为系统实验时的音频信号输入。
功率放大电路:对系统接收的音频信号进行放大,并通过喇叭播放。
电源输入与保护电路:12VA、-12VA、5VA、GND四组独立电路供电,解决了正转负电源的功率小问题。电源稳定,纹波小。电源输入有滤波电路防止模块间杂波串扰。
(二)调幅解调与功放模块丙类功率放大器:由甲放前级和丙类放大后级两级组成,丙放功率放大器电源为开放式,可对其电流进行测量和改变,易于对其功率的计算。放大器输入电压可调。丙放的集电极加装音频变压器,可进行大信号集电极调幅实验。丙放基极可进行基极调幅实验,集电极调幅、基极调幅均可进行功率放大后,通过天线配置后发射。丙放电流通过电阻拾取后,可观测试过压、欠压、临界三状态,有100、510、1K、0-5k电位器作为负载电阻,输入信号的幅度、电源电压、负载大小对电路的影响现象明示。中周可更换插拔。
功率信号发射:经丙类功放后,放大信号与发射回路的LC调谐,并通过天线发射。
包络检波电路:包络检波电路实验加装了直流负载、交流负载和AGC直流变量输出,可对检波的对角失真\负峰切割失真有明显的观察。
集成乘法器调幅电路:电路由乘法器1496芯片组成,电路通过电位器对输入直流分量进行控制,使用调制波在DSB和AM间进行转换,通过边带滤波器实现SSB的功能。
同步检波电路:同步检波电路由1496芯片组成,对集成调幅输入的调幅信号进行运算。也可由信号发生器送入不同调制深度的调幅信号。
