数字电路实验箱的使用

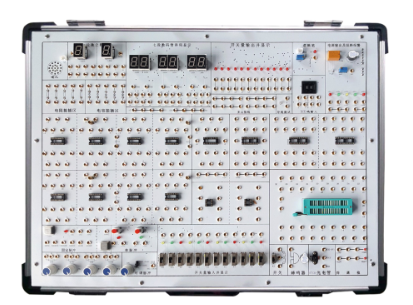

SHKC-D6新型数字电路实验箱

数字电路实验箱的技术指标和实验项目

数字电路实验箱的使用方法和实验项目如下：

1. 电源部分：实验箱的电源通常包括+5V、±12V和1.5～9V（或任意值）可调等几组电源，每组都带有短路保护和反向保护电路，如+5V电源有过压保护、欠压保护和短路报警和自动关断功能，可以确保实验电路元件和人身安全。

2. 常用信号源部分：实验箱通常提供正负单脉冲发生电路、连续可调时钟电路、固定脉冲输出、开关量输入显示电路、开关量输出电路、数码显示器等常用信号源。

3. 实验电路区：实验电路区采用全开放模式，可以根据需求灵活配置实验电路。常用的接线方法有插座连接和半固定连接。插座连接使用插板连接器，将需要使用的插板插入相应的插座中，然后根据实验要求连接接线端子。半固定连接则是将需要使用的器件或电路连接到对应的线束连接器上，然后将该连接器插入到主机的连接器座上。

4. 实验项目：数字电路实验箱的实验项目包括TTL集成逻辑门的逻辑功能与参数测试、CMOS集成逻辑门的逻辑功能与参数测试、集成逻辑电路的连接和驱动、组合逻辑电路的设计与测试、译码器及其应用、数据选择器及其应用、触发器及其应用、计数器及其应用等。

一、技术指标

1. 电源：直流稳压电源DC：-12V/1.5A，DC：5V/1.5A，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。

2. 直流稳压连续可调输出：DC：1.5～9V（或任意值）。

3. 常用信号源

• 提供二组正负单脉冲发生电路，带电平指示。

• 1HZ～10KHZ分2档连续可调时钟电路，1HZ～100HZ和100HZ～10KHZ。

• 固定脉冲分9路输出：分别是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ带指示灯显示。

• 12路开关量输入显示电路，输入端带保护功能。

• 12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。

• 6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管。

• 2组BCD码拨盘开关输出电路，输出端带保护功能。

4. 测试：提供三状态数字逻辑测试电路，并有声光提示。

5. 实验电路区：独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：

• 配置开放式实验区，含2只IC8、8只IC14、1只IC16(可以再扩展3只）、1只IC18、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。

• 提供独立10MHZ晶振、8Ω喇叭、蜂鸣器、ST135光电开关和1×2开关各1个，电位器1K、20K、100K各1个。

• 设计有导线测试座一组，可测量实验导线的通断。

• 还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。

• 2个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，提高学生的思维能力和动手能力。

6. 可拆卸式实验模块（可选配）：

• 面包板模块：有2块350孔面包板组成，并设计有面包板和主板间的连接转换。可以扩展到4块。

• 分立元件模块板，板上含电阻[20]、电容[20]、电感[5]、二极管[5]、三极管[5]等电子元器件，满足数字电路最基础实验要求。

• 配置FPGA模块：带FPGA芯片[型号待定]、下载线，全部I/O口由排线接口引出。

7. 实验线路的连接：全部信号引出插孔采用Φ2自锁紧式涂金插孔，永不氧化，美观漂亮。实验导线有两种分别为Φ0.5的单股铜芯线（与面包板兼容）和Φ2自锁紧可叠插导线。

8. 机箱：坚固型铝合金框架，厚实的ABS塑料包角，参考外形尺寸480×360×120mm。

二、实验项目

基础实验：

1. TTL集成逻辑门的逻辑功能与参数测试；

2. CMOS集成逻辑门的逻辑功能与参数测试；

3. 集成逻辑电路的连接和驱动；

4. 组合逻辑电路的设计与测试；

5. 译码器及其应用；

6. 数据选择器及其应用；

7. 触发器及其应用；

8. 计数器及其应用；

9. 移位寄存器及其应用；

10. 脉冲分配器及其应用；

11. 使用门电路产生脉冲信号——自激多谐振荡器；

12. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路；
