楼宇智能化公共及应急广播系统实训考核装置

楼宇智能化公共及应急广播系统实训考核装置

随着智能建筑行业的快速发展，楼宇智能化公共及应急广播系统已成为现代建筑不可或缺的安全保障设施。楼宇智能化公共及应急广播系统实训考核装置正是基于这一行业趋势，以楼宇5A子系统工作任务为导向，深度融合楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术，为技师学院和职业院校的楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业提供了一站式的实训与考核解决方案。

该楼宇智能化公共及应急广播系统实训考核装置不仅能够完成系统原理演示、技能展示、工作任务设计与计划、实训过程与结果评定，还能支撑考核、鉴定、竞赛、工程项目设计及毕业设计等多元化教学需求。通过系统训练，学生可全面提升专业技术、实际动手技能（包括安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维能力，同时培养严谨的工作作风和良好的职业素养。

一、为什么选择楼宇智能化公共及应急广播系统实训考核装置？

对于正在规划楼宇智能化实训室建设或考察智能楼宇实训设备厂家的教育工作者来说，这套楼宇智能化公共及应急广播系统实训考核装置具备以下核心优势：

• 高度集成的一体化机架平台：采用标准19英寸机架结构，开放式设计，学生可直观观察所有器件的原始端子、接口及标识，真正实现“看得见、摸得着”的实训体验。

• 智能电源管理系统：具备过温、短路、过流、过压、欠压、失压、功率限定7大保护功能，支持4G/以太网远程通讯，配合手机APP和PC端云平台，实现实训室用电的智能化管理。

• 完整的消防广播与联动模拟系统：涵盖火灾报警控制器、广播功率放大器、消防电话系统、喷淋灭火联动、消火栓联动、防火卷帘门联动、防排烟联动等全系列模块，真实还原楼宇消防应急场景。

• 3D仿真软件加持：配套消防3D仿真软件，支持湿式喷淋、消火栓、防排烟、防火卷帘门四个场景的虚拟仿真，实现虚实结合的沉浸式教学。

无论您是关注楼宇智能化公共及应急广播系统实训考核装置价格，还是希望了解应急广播系统实训考核装置配置清单，这套设备都能以卓越的性能和完善的服务满足您的需求。

二、核心技术指标

整机功耗仅300W，节能环保；紧凑的尺寸设计适配各类楼宇智能化实训室的空间布局。

三、核心系统模块详解

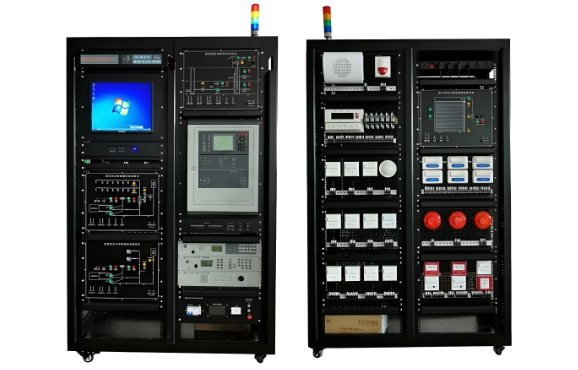

1. 开放式机架平台与网孔板安装模块

机架采用不低于1.5mm厚度的SPCC冷轧钢板，表面经脱脂、磷化、静电喷塑处理，坚固耐用。一体式标准19英寸机架，拥有4×38U容量，可安装各种标准机架设备。特别设计的理线槽、理线环及走线孔，使布线更加隐蔽、规范、整齐美观。机架内部、两侧及背部完全开放，学生可看到所有器件的原始端子、接口及标识，以及二次引线的连接关系。

配套8块网孔板安装模块，每块尺寸482.6mm×265.9mm（6U），网孔规格≥Ф5×15mm，网孔数量≥462个，配合尼龙膨胀固定件，可灵活固定各类元器件。

2. 智能电源管理系统——实训室用电的智慧大脑

智能电源管理系统是本装置的一大亮点。它以32位ARM为核心，配备4.3寸彩色触摸屏，实时监控设备运行状态。系统支持Zigbee、CAN等多种通信模式，具备语音播报功能，可实时监测三相电压、电流、功率、功率因数、频率、电能等参数。

核心保护功能：

• 过温、短路、过流、过压、欠压、失压、功率限定7大保护

• 一键锁定功能，防止故障时误合闸

• 故障锁定功能，只有清除故障后才能重新上电

• 支持无线4G和有线以太网与手机APP及PC端云平台通讯，无网络时可离线独立运行

手机APP功能：实时显示电压、电流、有功/无功功率、电能、设备温度、漏电电流值；支持近2年用电数据查询；可设定电能、负载、超温、过欠压等阈值；支持远程控制智能开关通断。

PC端软件：提供设备状态信息显示、故障分析、用电能效分析、集中管理、用户报警定位跟踪与信息统计等功能，支持一键开启/关闭所有设备。

后台系统：包含账号管理、设备管理、报修管理、用户管理。设备管理支持实时视频监控、在线/运行情况预览、设备使用率分析；报修管理支持远程报修与维护跟进；用户管理支持手机号绑定与实名认证。

3. 火灾报警与消防联动系统

本装置配备了完整的火灾报警控制器（联动型），液晶屏规格≥128×64点，可同屏显示32个汉字信息，主机容量≥32个编码地址点，可外接64台火灾显示盘。主电AC220V，备电DC12V/10Ah密封铅电池，主机监控功耗<20W。

配套设备包括：

• 电子编码器、CRT接口卡、火灾报警监控管理软件，支持系统定义、回路计算、设备实时操作

• 消防电话主机：DC24V供电，录音时间≥200秒，无极性二总线连接

• 广播功率放大器：定压输出≥120V，输出功率500W/300W/150W可选，频率特性80～120Hz

• 广播分配盘：DC24V工作电压，可最多级联两台功率放大器

• 各类探测器与模块：点型光电感烟探测器、点型感温探测器、手动报警按钮、消火栓按钮、输入/输出模块、声光警报器、消防电话专用模块、消防广播模块等

4. 四大联动模拟系统模块

装置包含四个独立的联动模拟系统模块，均采用模拟仿真平台构建，能够真实仿真系统的整体结构组成和运行流程，并根据火灾自动报警系统的控制信号进行相应动作和反馈。

• 喷淋灭火联动模拟系统模块：包含闭式喷淋头、湿式报警阀、闸阀、水延迟器、水力警铃、压力开关、水流开关、末端试水器、水泵及水连接管路等仿真对象。

• 消火栓灭火联动模拟系统模块：包含消防栓按钮、消防栓阀、闸阀、水流开关、末端试水器、水泵及水连接管路等仿真对象。

• 防火卷帘门联动模拟系统模块：包含烟感探测器、温感探测器、防火卷帘门电机及限位行程开关等仿真对象。

• 防排烟联动模拟系统模块：包含烟感探测器、温感探测器、排烟阀、280℃防火阀及排烟风机等仿真对象。

每个模块均配有联动系统电控箱，包含启停按钮、手/自动运行转换器、状态指示器等，支持手动与自动两种运行模式。

5. 消防3D仿真软件

配套的消防3D仿真软件采用Unity 3D引擎开发，C#语言编写，支持打包多平台程序。模型精度达L2级别，纹理颜色真实，并经过轻量化处理，保证加载速度可控。软件支持四种不同场景的消防实验仿真：湿式喷淋灭火联动模拟系统、消火栓灭火联动模拟系统、防排烟联动模拟系统、防火卷帘门联动模拟系统。通过授权码形式一机一码，确保数据安全。

6. 其他配套模块

• 嵌入式编程主机：15.6寸液晶屏（1920×1080），十点电容触摸屏，酷睿I5四代CPU，4G内存，128G SSD，含RS232、RJ45、USB等接口。

• 实训中心液晶管理装置：支持自定义显示文本、字幕、当前时间、计时、表盘、温度、湿度、噪音等信息，通过WiFi连接通讯。

• 6位PDU电源：最大电流10A/2500W，过载保护自动切断电源，标准19英寸机架式安装。

• 工具与耗材：包含尖嘴钳、剥线钳、斜口钳、螺丝刀、电烙铁、数字万用表、焊锡丝、电工胶布、扎带等全套工具，以及0.3mm²和1.0mm²软电线、异型标识管等耗材。

四、实训项目与应用场景

楼宇智能化公共及应急广播系统实训考核装置可开展的实训项目覆盖以下领域：

1. 火灾自动报警系统：探测器安装与接线、报警控制器编程与调试、联动逻辑设置、系统故障排查。

2. 消防广播与电话系统：广播分配盘与功率放大器配置、消防电话主机与分机安装、广播模块与音箱接线。

3. 联动控制系统：喷淋灭火、消火栓灭火、防火卷帘门、防排烟系统的联动控制编程与调试。

4. 智能电源管理：电源参数设置、阈值调整、故障模拟与排除、远程监控操作。

5. 3D仿真操作：虚拟场景下的消防联动演练，支持反复练习与考核。

该装置适用于：

• 职业院校：楼宇智能化工程技术、建筑设备安装、消防工程技术、电气自动化技术等专业

• 技师学院：楼宇智能化设备安装与运行、自动化控制、计算机网络通信等专业

• 培训机构：消防设施操作员培训、智能楼宇管理员培训、职业技能鉴定与竞赛

五、配置清单概要
