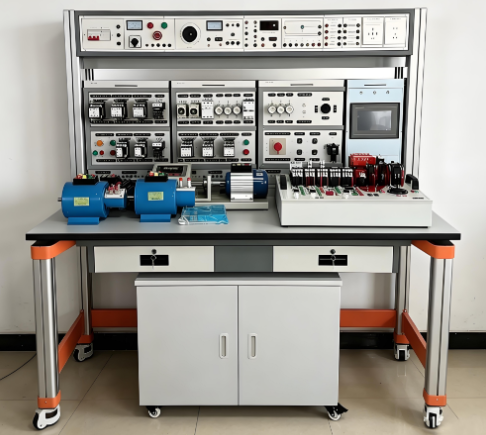

电工综合技能实训装置

电工综合技能实训装置

在电工职业技能教育与鉴定领域，一套功能全面、贴合考核标准的实训设备至关重要。电工综合技能实训装置正是依据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”要求而设计，全面覆盖《初级维修电工》《中级维修电工》和《高级维修电工》教材所要求的电气控制线路。通过装置配备的PLC可编程控制器、变频调速器及相应实训模块的系统训练，学员可快速掌握课程要求的实际应用技术和操作技能。

该电工综合技能实训装置具有针对性、实用性、科学性和先进性，完全满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校开展中、高级维修电工技能考核的理想设备。

一、为什么选择电工综合技能实训装置？

对于正在规划电工实训室建设或考察电工实训考核设备厂家的教育工作者来说，这套电工综合技能实训装置具备以下核心优势：

• 模块化挂板设计：电气控制线路元器件均安装在挂板式的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训项目，操作内容的选择具有典型性和实用性。

• 即插即用：操作台只需三相四线的交流电源即可投入使用，无需复杂的现场安装调试。

• 工业级模拟：技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类电气拖动系统，满足维修电工安装、调试、故障分析及排除的技术要求。

• 多重安全保护：装置设有电压型和电流型漏电保护器，确保操作者的人身安全。

• 元器件保护设计：所有元器件通过导线引到接线端子上，学生接线时只需在端子上进行操作，有效保护元器件。

• 工艺布线训练：通过走线槽进行走线，培养学生规范的工艺布线习惯。

无论您是关注电工综合技能实训装置价格，还是希望了解维修电工实训考核设备配置清单，这套设备都能以卓越的性能和完善的服务满足您的需求。

二、核心技术指标

整机容量小于1.5KVA，节能环保；紧凑的尺寸设计适配各类电工实训室的布局需求。

三、核心配置与功能详解

（一）DW01电源控制机箱——实训室的智慧用电中枢

电源控制机箱采用铁质双层亚光密纹喷塑结构，铝质面板，为实验提供交流电源、直流电源、安全保护等功能。

1. 主控功能板

• 三相四线电源输入，经漏电保护器后，通过总开关由接触器经起、停按钮进行操作

• 控制屏上配有450V指针式交流电压表1只，通过波段开关切换可观测三个电网电压

2. 实验室智慧用电安全控制系统

这是本装置的核心亮点之一。智能电源管理系统具备过温、短路、过流、过压、欠压、失压、功率限定7大保护功能。电源具有一键锁定功能，处理故障时可防止漏电保护器合闸造成触电危险；故障锁定功能确保发生故障跳闸后不能人为上电，只能通过远程清除故障后才能上电成功。系统支持无线4G和有线以太网与手机APP和PC端云平台通讯，无网络时可离线独立运行。

智能终端：以32位ARM为核心，配备4.3寸彩色触摸屏，实时监控设备运行情况，支持Zigbee、CAN等多种通信模式，具备语音播报功能。可实时监测三相电压、电流、功率、功率因数、频率、电能等参数，监控实验室电源的故障类型和故障次数。用户通过刷卡方式请求开启设备，PC端授权后设备方可启动，PC端可分时预约设备的启动和停止。

手机APP：实时显示当前电压、电流、有功/无功功率、电能、设备温度、漏电电流值；支持近2年用电数据查询；可设定电能、负载、超温、过欠压等阈值；支持后台查看报警日志、操作日志、故障日志；可在微信小程序中远程控制智能开关的通断。

PC端软件：每个设备状态信息显示，具有故障分析、用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计等功能，支持管理员信息修改与权限管理，可一键开启/关闭所有设备，也可单独控制每台设备。

后台系统：包含账号管理、设备管理、报修管理、用户管理。设备管理支持实时视频监控、在线/运行情况预览、设备使用率分析；报修管理支持远程报修与维护跟进；用户管理支持手机号绑定与实名认证。

3. 交、直流电源

• 励磁电源：直流220V/0.5A，具有短路保护

• 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护

• 直流稳压电源：24V一路，±12V两路，＋5V一路，具有短路软截止自动恢复保护功能

• 恒流源：提供0-20mA恒流源

• 交流电源：设有变压器一组，原边可接220V或380V，副边输出36V、110V、20V、20V、12V、6.3V交流电压；设有单相调压器一组，可得到0～250V可调电压；设有单相三极220V电源插座及三相四极380V电源插座

4. 辅助器件

4只5408二极管（用于能耗制动整流电路），三只75Ω/50W电阻（用于电动机降压启动），一只10Ω/25W电阻（用于异步电动机能耗制动）。

（二）主要实验器材

1. 维修电工实训组件

• DW-01维修电工实训组件（一）：挂板上装有交流接触器、按钮指示灯（6.3V）、接线端子和安全插座等

• DW-02维修电工实训组件（二）：挂箱上装有直插式熔断器、低压断路器、热继电器、时间继电器、接线端子和安全插座等

• DW-03维修电工实训组件（三）：挂箱上装有转换开关、电磁阀、十字开关、行程开关等

2. PLC主机挂箱

配置三菱FX3U-48mR主机，集成数字量I/O（24路输入，24路输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

3. PLC实训演示模块

包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供不少于36个模拟控制实训模块，包括三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路、隧道监控、自动扶梯、机床电路改造等。指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体。开关采用自复位兼自锁一体设计，适用各类PLC模块，具有输入信号高低电平切换功能。

4. 变频器实训挂箱

配置三菱FR-D720S 0.4KW变频器，带有RS485通讯接口及BOP操作面板。

5. 电机导轨及光码盘测速系统

含光码盘测速系统（配有光电编码器）一套，导轨1幅，轨道平整度好，无应力变形，同心度好。

6. 工控组态软件一套

打开软件编程环境，任何实训都可以编辑出形象直观、动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

7. PLC仿真实训软件一套

通过PLASH虚拟环境实时显示PLC的运行状态，支持PLC编程训练、PLC程序编写测试等功能，实现PLC运行模拟，对错误程序进行检查。

8. 网孔实操板

规格485×600mm，通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，培养动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。

9. 电机配置

（三）实训桌

实验桌规格为1600（长）×700（宽）×1500（高），设有一个抽屉和一个键盘托，桌子右下角靠后方装配电脑主机托。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。

• 桌体立柱采用工业铝型材，截面70×70mm，四面带槽，槽宽约8mm

• 桌面采用25mm E1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg

• 配备储存柜，存放实训挂箱等，储存柜底部4只高强度万向可制动PU脚轮，方便移动

• 实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根带滑槽横梁铝型材，组成电气实验挂箱支架，支架与电气控制实验挂箱配套，上下方便，左右移位自如，支架顶部安装电源控制机箱

四、实训项目一览

（一）电气控制实训（27项）

涵盖三相异步电动机的各类控制电路，从基础到进阶，全面覆盖初、中、高级维修电工考核要求：

1. 三相异步电动机直接启动控制电路

2. 三相异步电动机点动控制电路

3. 三相异步电动机自锁控制电路

4. 三相异步电动机按钮联锁正反转控制电路

5. 三相异步电动机接触器联锁正反转控制电路

6. 三相异步电动机双重联锁正反转控制电路

7. 三相异步电动机工作台自动往返控制电路

8. 两台三相异步电动机顺序启动、顺序停转控制电路

9. 三相异步电动机的两地控制电路

10. 接触器控制的Y-△控制

11. 时间继电器控制的Y-△控制

12. 三相异步电动机单向启动反接制动控制电路

13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15. 三相异步电动机正反转启动能耗制动控制电路

16. 双速交流异步电动机手动变速控制电路

17. 双速交流异步电动机自动变速控制电路

18. 断电延时直流能耗制动的Y-△启动控制电路

19. 三相异步电动机正反转能耗制动控制线路

20. 三相异步电动机正反转启动反接制动控制线路

21. C620型车床电气控制线路

22. 三相线绕式异步电动机手动控制线路

23. 三相线绕式异步电动机自动起动控制线路

24. 简易同步电动机的能耗制动控制线路

25. 直流电机启动调速

26. 并励直流电动机电枢回路串电阻起动与调速

27. 晶闸管－直流调速

（二）机床智能考核电路（26个故障点）

1. CA6140车床电气控制电路（10个故障点）

涵盖主轴电机缺相、控制回路失效、刀架快速移动电机故障等典型故障，自动设故，智能考核。

2. X62W铣床电气控制电路（16个故障点）

涵盖主轴电机正反转缺相、快速进给电磁铁故障、控制变压器失效、工作台进给控制失效等典型故障，自动设故，智能考核。

（三）PLC可编程控制器基础电路实训（36项）

1. 与、或、非逻辑功能测试

2. 定时器、计数器功能测试

3. 跳转、分支功能训练

4. 移位寄存器测试

5. 数据处理功能训练

6. 微分、位操作测试

7. 三层电梯控制

8. 自动售货机

9. 机械手

10. 自动门

11. 天塔之光

12. 全自动洗衣机

13. 自动成型机

14. 邮件分拣

15. 物料分拣

16. 多级传输

17. 八段码显示

18. 多种液体混合

19. 双面铣床

20. 电镀槽

21. 交流电机正反转控制

22. 小车运动

23. 搅拌站

24. 汽车灯光控制

25. 汽车火花塞点火控制

26. 加工中心控制

27. 隧道监控

28. 自动扶梯

29. CA6140普通车床PLC改造控制

30. X62W万能铣床PLC改造控制

31. T68卧式镗床PLC改造控制

32. M7120平面磨床PLC改造控制

33. Z3050摇臂钻床PLC改造控制

34. 电动葫芦PLC改造控制

35. Z35摇臂钻床PLC改造控制

36. M1432A万能外圆磨床PLC改造控制

（四）PLC高级综合技能实训（17项）

1. PLC控制的三相异步电动机正反转控制

2. PLC控制的三相异步电动机Y-△启动控制

3. PLC控制的三相异步电动机降压启动控制

4. PLC控制的三相异步电动机能耗制动控制

5. 变频器功能参数设置与操作

6. 变频器报警与保护功能

7. 多段速度选择变频调速

8. 外部端子点动控制

9. 控制电机正反转运动控制

10. 控制电机运行时间操作

11. 瞬间停电变频器参数设定

12. 外部电压变频调速

13. 外部电流变频调速

14. 三相异步电动机的变频开环调速

15. PLC控制变频器调速

16. 触摸屏的实训

17. 触摸屏与PLC通讯的实训

五、应用场景

电工综合技能实训装置适用于以下场景：

• 职业院校：电气自动化技术、机电一体化技术、工业机器人技术等专业

• 技师学院：维修电工、电工电子、自动化控制等专业

• 职业技能鉴定机构：初、中、高级维修电工技能考核与鉴定

• 企业培训中心：在职电工技能提升培训、安全生产培训

• 技能竞赛：各级维修电工职业技能竞赛训练平台
