模电数电技术综合实训装置

模电数电技术综合实训装置

在电子信息产业向高精度、智能化加速升级的背景下，模电数电技术综合实训装置作为电气类、电子类、机械类、机电类及一般工程类专业的核心教学设备，正成为各类职业院校、技工学校和职业培训机构电工电子实训室建设的关键载体。该装置紧扣《模拟电子技术》《数字电子技术》《电工基础》《电路原理》《电路与磁路》《电工学》《电力电子技术》等多门课程的综合应用与创新实训要求，是学生从书本理论走向工程实践、掌握电子电路分析与设计能力的理想平台。

一、为什么模电数电技术综合实训装置是院校实训室的首选？

模电数电技术综合实训装置打破了单一课程的知识壁垒，将分立元件电路、模拟集成电路、数字逻辑电路、组合与时序电路等知识点融合贯通。与传统单一功能的实验箱不同，本装置由验证书本知识转向综合应用书本知识，以培养能力为主线，以技术应用为目标，实训内容高度贴近生产实际 。

对于正在考察模电数电技术综合实训装置厂家、关注模电数电综合实训装置价格或规划模电数电实训室建设方案的教育工作者而言，这套设备具有三大不可替代的优势：

• 完全开放的实训平台：电子元件采用挂箱式结构，学生可独立自主搭建实验电路，兼作实物示教，一举多得

• 齐全的电源与信号源配置：提供交直流电源、DDS函数信号源、智能测量仪表等完整资源，支持线路调试、排故、技能竞赛及科技开发

• 层次分明的实训体系：配套实训项目经过反复斟酌、精心配置，从基础验证到综合创新，符合"循序渐进、理实结合"的教学规律

本模电数电技术综合实训装置适用于中职、高职、应用型本科的电子信息类、机电类专业日常实训教学、学期综合实训、技能等级考证集训，同时可作为职业技能竞赛电子电路赛项的基础训练内容 。

二、核心技术指标：稳定可靠，安全合规

装置采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，安全性符合相关的国标标准 。紧凑的尺寸设计（1600×700×1700mm）使其能灵活适配各类院校电工电子实训室的布局需求，整机功耗控制在1.0KW以内，节能环保。

三、功能特点：四大核心优势，重塑实训体验

🎯 能力导向设计

模电数电技术综合实训装置由验证书本知识转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际 。

🔧 学生自主搭建电路

装置由学生独立自主去搭建实验、实训电路，兼作实物示教，一举多得。电工电子单元模块不仅涵盖实训指导书项目所需的单元，还为学生可能进行的创新与探索配置了较齐全的单元 。

🚀 完全开放的创新平台

模电数电技术综合实训装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的、可充分发挥创新潜能的平台。在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；模块维修方便，可放手让学生操作、试验，无后顾之忧 。

📚 精心配置的实训项目

配套电子技术综合应用创新实训项目均经过反复斟酌、精心配置，其中许多电子产品线路不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣 。

四、模块单元构成：七大部件，构建完整实训体系

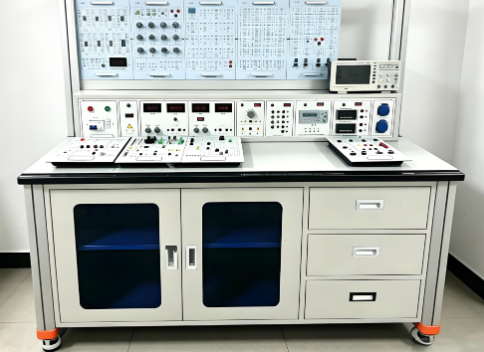

模电数电技术综合实训装置由实训屏、主机箱、实验挂箱、实验桌、储存柜、学生凳等组成 ，各模块功能如下：

（一）实训主机箱

箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边集成安全控制、交直流电源、信号源、测量电表等；控制面板左右及顶部配有多组外部仪器交流工作电源插座。

1. 控制及交流电源部分

提供单相固定220V交流电源，设有电流型、电压型漏电开关，具有过流和漏电保护功能。

2. 低压交流电源模块

电压3－24V分七档可调（3V/6V/9V/12V/15V/20V/24V），最大输出电流2A，同时提供双17V带中心抽头变压器一只。

3. 稳流稳压电源模块

• 输出电压0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流2A，每路电源输出有0.5级数字电流表、电压表指示

• 直流电源包括±12V及±5V电源

4. 智能型直流测量仪表模块

• 智能直流电压表1只：测量范围0-1000V，设置1V/10V/100V/1000V四档量程，六位数码显示。具备智能化、数字化、上位机通讯功能，支持量程手动/自动切换、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能

• 智能直流电流表1只：测量范围0-5A，设置10mA/500mA/5A三档量程，六位数码显示，功能同上

5. DDS功率型函数发生器/频率计

• 采用直接数字频率合成（DDS）产生高精度正弦波、方波和三角波

• 大屏幕LCD显示输出频率、波形、衰减值

• 正弦波输出幅度≥5V，输出阻抗50Ω，失真度<1%（0.1Hz--1KHz）

• 频率范围0.1Hz~2MHz

• 方波占空比1%-99%可调，方波和三角波采用TTL电平输出

• 频率计最高测量范围60MHz，自动换档

（二）实验屏

置于主机箱顶部，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用，用于放置实验挂箱。

（三）实训桌

外形尺寸1600×700×800mm（长×宽×高）。主体结构采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，用户可自行DIY组装。

• 桌体立柱采用工业铝型材，截面70×70mm，四面带槽，槽宽约8mm

• 桌面采用不少于40mm E1级实木板材，耐油耐水浸泡不起泡、不开裂、不褪色

• 桌面板下设支撑框架，承受力不少于200kg

• 配备钢质喷塑储存柜

• 正面装配与桌面自成一体的保护挡板，由高强度铝合金和注塑PVC外套组成，具有防实验用品滑落、防尘、耐腐蚀特性

（四）学生凳

凳腿与拉管均采用30×30×1.2mm方管；凳面240×340×25mm刨花板贴木纹纸，凳高40cm；金属部件经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤，金属桌体颜色为灰色。

（五）配套工具

提供电烙铁、剥线钳、螺丝刀、尖嘴钳等常用配套工具1套。

（六）实验挂箱

面板采用整块敷铜板经特殊工艺加工而成，连线少、接触可靠、故障率低。后盖用工程塑料注塑一次成型。面板采用PCB制作，表面清爽、符号线路清晰、耐磨损、元件更换容易；元件电路符号采用最新国家标准。导线插孔采用防转座，导线装有弹性插头可在模块上插接，实训时可自主连线组合实训线路 。

五、57项实训项目：覆盖"基础→综合→创新"全维度

模电数电技术综合实训装置可开展的实训项目分为四大模块，共计57项，完整匹配模电、数电课程基础与综合实训大纲 ：

📌 模拟电子技术实训项目（23项）

覆盖二极管/三极管特性测试、单管/多级放大电路、负反馈电路、整流滤波稳压电路、OTL功率放大电路、运算放大器应用、正弦波振荡器、有源滤波电路等，代表性项目包括：

1. 常用二极管的性能测试及应用

2. 双极晶体管及场效管输出特性的测定

3. 单管放大电路的研究

4. 两极放大电路及负反馈放大电路的研究

5. 助听器电路的调试（电子产品线路·综合应用）

6. 恒流充电电路（场效应管应用·综合应用）

7. 三极管放大电路故障排除

8. 整流、滤波及稳压电路的研究

9. 直流稳压正、负电源电路的研究

10. 典型复合互补OTL功率放大电路调试（综合应用）

11. OTL功率放大电路的故障排除

12. LM386集成音响功率放大电路应用（综合应用）

13. 运算放大器基本运算电路

14. 对由运放器组成的积分/微分运算电路

15. 对由运放器组成的电压比较器传输特性的研究

16. 气敏传感器制作烟雾报警器的制作与调试（综合应用）

17. 方波、三角波和锯齿波发生器电路的研究与测试

18. 三角波、方波及正弦波发生器的制作竞赛

19. RC（文式桥式）正弦波振荡器的制作与调试

20. 电容三点式LC正弦波发生器

21. 有源滤波电路研究

22. 直流—直流（DC—DC）集成电压变换电路的应用与调试（综合应用）

23. 恒温控制电路的制作与调试（竞赛项目·综合应用）

📌 数字电子技术实训项目（16项）

包含基本逻辑门、编码器/译码器、数据选择器、全加器、触发器、移位寄存器、计数器、555定时器应用等，覆盖数电课程核心知识点，支持组合逻辑与时序逻辑电路设计：

1. 基本逻辑门电路功能测试

2. 优先编码器功能测试

3. 二进制译码器和数据选择器功能测试

4. 全加器和超前进位全加器功能测试

5. 数值比较器功能测试

6. 七段码锁存/译码/驱动器功能测试

7. 各类触发器功能测试

8. 双向移位寄存器功能测试

9. 二一五一十进制计数器功能测试

10. 二位十进制计数/译码/驱动/显示电路

11. 可逆十进制计数电路功能测试

12. N进制计数电路功能测试

13. 555定时器基本应用电路

14. 微分型单稳态触发器

15. 集成单稳态触发器及其应用

16. 集成施密特触发器及其应用

📌 数字/模拟电子技术综合应用实训项目（15项）

支持声光控制路灯、抢答器、电子锁、数字钟、交通灯控制、DC-DC变换电路、恒温控制电路等电子产品制作，适配课程设计、毕业设计及技能竞赛需求：

1. 声光控制节能路灯电路

2. 8线数据传输电路

3. 4位环形计数节拍发生器

4. 秒脉冲信号发生器

5. 救护车/消防车声响报警电路

6. D/A转换器将数码转换成单极性、双极性模拟电压

7. 数控变频三角波—方波发生器

8. 移位寄存器彩灯显示电路

9. 8位优先编码器抢答电路

10. 触摸式密码电子锁电路

11. 数字钟电路

12. 二位十进制计数符合电路

13. 交通灯控制电路

14. 升/降阶梯波发生器

15. 光电转换加/减计数电路

📌 电力电子技术及应用创新实训项目（6项）

涵盖晶闸管整流电路、IGBT直流斩波电路、交流调压电路等，拓展电力电子技术基础实训，适配机电类专业延伸教学：

1. 晶闸管的控制特性及它作为固体开关的应用

2. 单结晶体管触发电路

3. 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析

4. 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究

5. IGBT直流斩波电路的调试与分析

6. 双向晶闸管单相交流调压（调光台灯）电路的制作与调试

💡 上述57项实训项目，从基础验证（原理认知）到综合设计（能力提升）再到创新制作（素养培养），三层项目无缝衔接，符合电子实训"循序渐进、理实结合"的教学规律 。

六、设备配置清单

表一：配套工具清单
