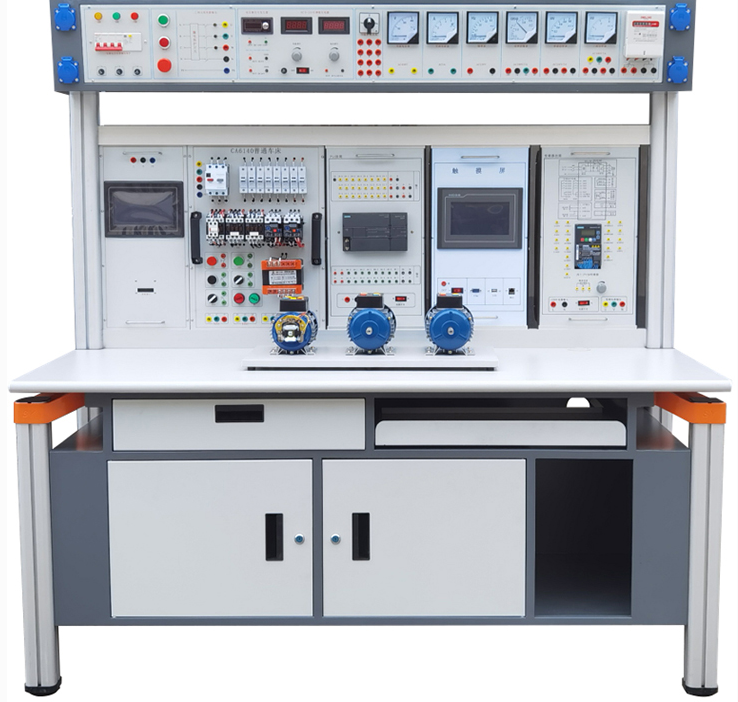

维修电工实训台
在现代职业教育和技能鉴定体系中，一款功能全面、配置灵活的维修电工实训台，是连接理论教学与实操训练的关键桥梁。本文将从服务对象、执行标准、技术参数、模块化配置及实训项目等方面，为您详细解析这款维修电工技能实训考核实验台如何助力高校及培训机构高效开展《机电传动控制》、《电气控制与PLC》、《机床电气控制》等核心课程的教学与考核工作。
一、服务对象与适用场景
本维修电工实训台主要面向机械设计制造及其自动化、机械电子工程、机械工程、智能制造、电气自动化等专业的实验教学任务，同时承担各类科研及技能培训工作。具体而言，它服务于电力系统自动化技术、机电设备运行与维护、电气自动化技术等多个专业的《机床电气控制》、《维修电工》、《汽车电工电子技术》、《电机拖动》、《电气控制》等课程的教学实践，并为学生提供岗前综合实训服务。此外，它还完全满足维修电工技能实训考核实验台在初级、中级、高级职业技能鉴定中的各项要求。
二、执行标准规范
为确保产品质量与教学安全，该维修电工实训台严格遵循以下国家标准规范（若与最新标准冲突，则以最新版本为准）：
GB156-2017 标准电压
GB12326 电能质量 电压允许波动和闪变
GB/T14549 电能质量 公用电网谐波
GB/T2423 电工电子产品环境试验
GB 50150-2016 电气装置安装工程电气设备交接试验标准
GB/T12668.2~.8 调速电气传动系统系列标准（涵盖额定值规定、电磁兼容性、安全要求、负载工作制、通用接口、电源接口电压等）
这些标准的严格执行，保证了维修电工实验室设备在长期使用中的稳定性与可靠性。
三、核心技术参数与功能特点
实验桌与电源系统
三相交流380V±10%、单相交流220V±10%。
直流稳压电源：24V/1A，3位半数字显示，具有限流型短路软保护和自恢复功能。
输入电源：三相五线，AC380V±10%，50HZ。
工作环境：温度-10℃~+40℃，相对湿度<85%（25℃）。
电源控制：自动空气开关通断电源，具备过压、欠压、过流、漏电多重保护。
输出电源：
外形尺寸：不小于1600mm×700mm×1650mm，铝合金结构，桌面采用防火面板。
桌腿底部配备调节器，高度可调，保证平稳度；台面使用25mm防火板材料，环保、耐磨、耐腐蚀、耐高温、高绝缘，采用6mm圆角式结构，杜绝台边起边和裂缝。
模块化挂箱设计
实验挂箱采用彩色立体图，形象逼真，接近工业现场实际应用。维修电工实训系统采用计算机仿真现代化信息技术手段，具备操作、模拟、仿真三大功能。整体采用模块化结构，PLC主机、开关量输入及各种模拟实验单元均为挂箱式，可根据实验项目和网络要求自由组合。未来如需增加实验，只需添加对应部件即可。
试验屏采用铝合金结构（表面电泳处理），铝合金滑道用于悬挂试验挂箱。挂箱集成了多种典型PLC实训模块，包括抢答器、电机模块、水塔水位自动控制、运料小车、天塔之光等，硬件负载电源使用安全电压。
软件与系统配套
系统配置了目前工厂常用的组态软件（组态王、MCGS等），并配备详尽的应用指导书。
配有内容丰富的计算机光盘，包括PLC编程仿真、PLC组态、实训指导书、PLC实验源程序。
系统操作安全（多重人身、设备安全保护）、规范，使用灵活。
四、供货范围与模块配置详解
本维修电工实训台按标准配置供货，每台实验台包含以下模块（以2套为例，每套配置相同）：
模块名称 | 数量 | 说明 |
|---|---|---|
实验桌 | 2台 | 铝合金结构，防火面板 |
电源箱 | 2个 | 提供三相五线交流电源、急停保护、直流电压/电流表、±10V可调电压、+24V/1A直流稳压电源（三位半数显） |
PLC模块 | 2个 | SR40模块（24输入/16输出，4通道高速计数器至60KHz），配可拆卸端子块及4入2出模拟量模块（EM AM06） |
电机控制模块 | 2个 | 8个6mm安全测试孔，6个发光二极管，用于电机控制实验 |
邮件分拣模块 | 2个 | 13个6mm安全测试孔，4个钮子开关，7个发光二极管 |
自动送料装车模块 | 2个 | 13个6mm安全测试孔，9个发光二极管 |
交通灯模块 | 2个 | 16个6mm安全测试孔，6个发光二极管（黄绿红各2个），1个数码管显示块 |
液体混合模块 | 2个 | 14个6mm安全测试孔，10个发光二极管，模拟量信号 |
天塔之光模块 | 2个 | 12个6mm安全测试孔，9个发光二极管 |
抢答器模块 | 2个 | 18个6mm安全测试孔，8个发光二极管 |
变频器模块 | 2个 | 西门子V20变频器（单相AC220V供电，0.37KW），含D型插口、船型开关、电位器、测试孔 |
电机组 | 2套 | 钣金底板，含3台三相异步电机（其中1台带离心开关）、2台三相双速电机 |
触摸屏模块 | 2个 | MCGS触摸屏，含船形开关、24V电源接口、9芯通信接口 |
中间继电器模块 | 2个 | 每个模块最少4个中间继电器 |
自锁按钮模块 | 2个 | 4个自锁按钮，16个6mm安全测试孔 |
自复位按钮模块 | 2个 | 4个自复位按钮，16个6mm安全测试孔 |
指示模块 | 2个 | 8个指示灯和1个蜂鸣器，18个6mm安全测试孔 |
电源转接模块 | 2个 | 24个6mm安全测试孔，用于扩展DC24V电源端子 |
答题器 | 2套 | 7寸彩色人机交互系统，含通讯端口和电源模块 |
机床故障模块（共9种） | 各2台 | M7120、M7130K、M1432A平面/外圆磨床，C6140、C650-2车床，Z3040B摇臂钻床，X62W铣床，T68镗床，PDH电动葫芦——每个挂板可设置20个故障点 |
仪表箱 | 2台 | 含指针式交流电压表、交流电流表、频率表、功率因数表、单相功率表、三相功率表、单相电能表各1块，组合开关1个 |
以上配置构成了一个完整的维修电工实训考核实验台，能够满足从基础电路到复杂机床排故的全方位实训需求。
五、实训项目体系
本维修电工实训台支持的实训项目涵盖PLC编程、变频器控制、触摸屏应用及机床电路排故四大类，总计超过60个项目。
（一）PLC可编程控制实训（29项）
包括：与或非逻辑功能、定时器/计数器、跳转指令、移位寄存器、数据处理指令、微分/位操作、顺序控制、交通信号灯、多种液体混合装置、抢答器、步进电机PLC控制、加工中心、音乐喷泉、装配流水线、自动供水、邮件分拣机、自动售货机、自控成型机、天塔之光、自动送料装车/四节传送带、自控轧钢机、机械手控制、LED数码管显示、洗衣机自动控制、邮件分拣系统、电镀自控系统、PLC控制电动机启停、正反转控制、Y-△启动控制。
（二）变频器实训（6项）
包括：变频功能参数设置与操作、电机点动/正反转控制、多段速控制、外部模拟量控制、基于PLC通信方式的变频器开环调速、基于PLC通信方式的变频器闭环调速。
（三）触摸屏实训（9项）
包括：工程简介、制作工程画面、定义数据对象、动画连接、编写控制流程、报警显示、报表输出、曲线显示、MCGS嵌入版安全机制。
（四）机床电路实训（9项）
包括：C6140车床、C650-2普通车床、T68卧式镗床、XW62万能铣床、电动葫芦、Z3040摇臂钻床、M7130平面磨床、M7120平面磨床、M1432A外圆磨床的电气控制线路调试与维修。每台机床故障模块均可设置20个故障点，学员需通过分析、测量、排故，全面提升实战能力。
