高级维修电工实训考核装置
在职业教育与技能鉴定的数字化转型浪潮中，一款集智能管理、全真模拟、多元考核于一体的高级维修电工实训考核装置，已成为各大职业院校、技工学校及技能鉴定机构提升教学质量与考核效率的关键装备。本文将从技术指标、核心功能、配套资源及实训项目四大维度，为您深度解析这款高级维修电工实训考核设备如何助力培养符合新时代需求的电气技术人才。
一、产品定位：覆盖多专业、多层次的综合实训平台
本高级维修电工实训考核装置广泛适用于电气运行与控制、电气技术应用、机电设备安装与维修、机电技术应用、电子电器应用与维修、电机及其控制、电机控制电路、电机与拖动、电机与变压器、可编程控制器技术、电气设备维修、机床电路维修等多门课程的教学与实训。同时，它完全满足国家职业技能鉴定初级、中级、高级的实训与鉴定要求，是一套真正意义上的高级维修电工技能考核实训台。
二、核心技术指标：精准、安全、智能
为确保实训过程的严谨性与安全性，该高级维修电工实训考核装置在技术指标上精益求精：
结构与材质：整体尺寸为1750mm×750mm×1800mm（±5%），采用钢制结构，坚固耐用。
电源系统：
交流输出：固定输出三相五线380V接插式1组、220V接插式1组、220V插座式3组；可调输出0～220V连续可调。
直流输出：固定输出励磁电源110V/0.5A 1组、+12V/1.5A 1组、-12V/1.5A 1组、+5V/1.5A 1组；可调输出电枢电源0～220V/1.5A 1组（带电压表监控）、0～24V/2A 1组。
智能考核接口：可配置答题器，具备答题功能，能与教师计算机及智能考核挂板联动，实现高级维修电工实训考核装置的智能化考评。
实验管理器：具备时钟、定时提醒、定时上电、定时切断电源功能。
误操作记录装置：支持误操作报警、记录及切断相应电源功能，保障实训安全。
仪表系统：
内部监测：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只。
实训测量：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只。
整流桥与变压器：配备1组整流桥；实训用变压器输入380V/220V，输出110V、36V、20V（两组）、12V、6.3V，具有过流保护报警及智能化误操作记录功能。
智能电源管理系统：具备过温、短路、过流、过压、欠压、失压、功率限定七大保护功能。电源具有一键锁定功能（防止漏电保护器合闸造成触电危险）和故障锁定功能（故障跳闸后无法人为上电，需远程清除）。支持无线4G和有线以太网与手机APP及PC端云平台通讯，无网络时可离线独立运行。
三、智能电源管理系统详解：四大层级实现全方位管控
该高级维修电工实训考核装置的最大亮点在于其高度智能化的电源管理系统，分为四个层级：
智能终端：以32位ARM为核心，配备4.3寸彩色触摸屏，实时监控设备运行状态。支持Zigbee、CAN等多种通信模式，具备语音播报功能。可实时监测三相电压、电流、功率、功率因数、频率、电能等参数。支持刷卡请求开启设备、PC端授权启动、分时预约等功能。
手机APP：实时显示电压、电流、有无功功率、电能、设备温度、漏电电流等数据；可智能查找近2年用电数据；支持设置限定电能值、负载值、设备超温值、过欠压值等参数；可查看报警日志、操作日志、故障日志；支持微信小程序远程控制智能开关通断。
PC端软件：显示每台设备状态信息，包含故障分析、用电能效分析、集中管理、个人中心、用户报警定位跟踪与信息统计；支持管理员信息修改与权限管理；可一键开启/关闭所有设备，也可单独控制每台设备。
后台系统：包含账号管理、设备管理、报修管理、用户管理。设备管理支持实时视频监控、一键预览设备在线与运行情况、分析设备使用率及运行时间；设备节点可显示位置、编码、挂载情况等。报修管理支持远程报修与维护。用户管理支持手机号绑定、安全加密、实名认证。
这一套系统让高级维修电工实训考核装置的电源管理真正实现了云端化、智能化，极大提升了实训室的管理效率与安全水平。
四、人性化功能设计：结构合理，操作便捷

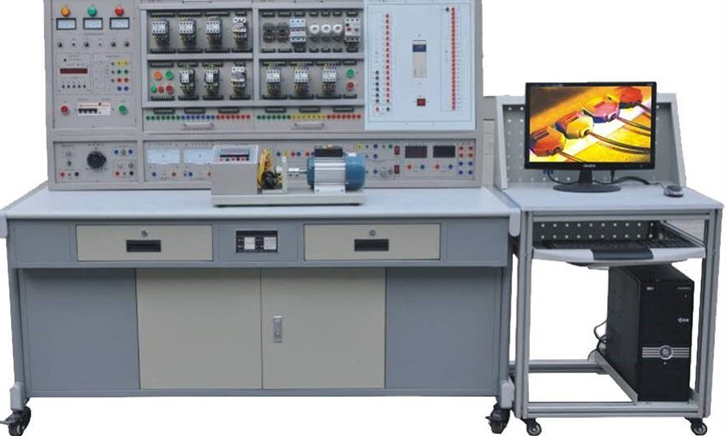

总体结构：实训台由实训屏（内置电源）、实训桌、实训储物柜三部分组成。实训屏左侧为电源箱主控部分，底部与左侧为电源输出部分，布局依次为电源保护装置、电源指示、控制装置、整流桥、电源输出。实训屏上部为维修电工通用挂板固定结构，挂板可在型槽中滑动，方便更换实训内容。实验桌底部装有至少4个导向轮，便于移动。
储物设计：实训储物柜采用标准结构和抽屉式，左侧至少3层抽屉用于存放工具及实训资料；右侧双拉门式设计可同时存放两块通用挂板，位置可根据需要灵活调整。
五、配套资源丰富：模型与仿真软件协同教学
四层电梯实训模型（实训室共配1套）：由机械传动和电气控制两部分组成，采用PLC智能控制，具备自动平层、自动关门、集选控制、顺向响应呼梯信号、直驶、安全保护、照明等功能。可扩展单片机接口，实现一套系统多种用途。控制系统集成液晶显示、蓝牙模块、指纹模块、刷卡模块，支持手机呼梯、指纹管理、IC卡管理，模拟楼宇自动化场景。
专用仿真软件（网络版）：
初中高技师电工技能仿真教学软件：含电工基本、初级、中级、高级、技师与综合五大板块，共计195个实训项目。
电工作业培训教学软件：含电工初步、基本操作、风险排除、触电急救4大模块，72个实训项目。
电机与变压器仿真教学软件：含功率电机、控制电机、信号电机、变压器4个单元，18个典型项目。
机床电气线路仿真教学软件：采用三维可视化技术，含CA6140车床、Z37钻床、M7130磨床、X62W铣床五大实训项目。
这些配套资源与高级维修电工实训考核装置有机结合，形成了“硬件+软件+模型”的立体化教学体系。
六、实训项目体系：从基础电路到复杂排故全覆盖
该装置支持超过50项实训项目，涵盖电动机控制、机床排故、变频器操作、PLC综合控制等核心领域。尤其值得一提的是，它在机床电气控制电路故障排除方面设置了大量真实故障点：
车床电气控制电路：16个故障点，涉及主轴电机、冷却泵、刀架快速移动、控制回路等。
铣床电气控制电路：16个故障现象，涵盖主轴正反转、进给电机、快速进给电磁铁、控制变压器等。
T68镗床电气控制电路：16个故障现象，包括主轴电机、制动电磁铁、进给电机、高低速切换等。
电动葫芦电气控制电路：14个故障现象，涉及吊钩电机、移动电机、制动电磁铁、控制回路等。
这些排故实训项目紧密结合实际工业生产场景，能够有效锻炼学员的故障分析与排除能力，是高级维修电工实训考核装置区别于普通教学设备的显著优势。
