电机控制及仪表照明电路实训考核装置
在现代电工技能教育与考核体系中，电机控制及仪表照明电路实训考核装置扮演着至关重要的角色。它不仅用于电工基础理论验证性实验教学，更是电工基本操作技能训练的实战平台。本文将从功能定位、产品特点、技术参数及实训项目等方面，全面解析这款低压电工技能考核设备如何帮助学生理论联系实际，提升分析、解决问题的能力与实践动手能力。
一、产品定位与服务对象

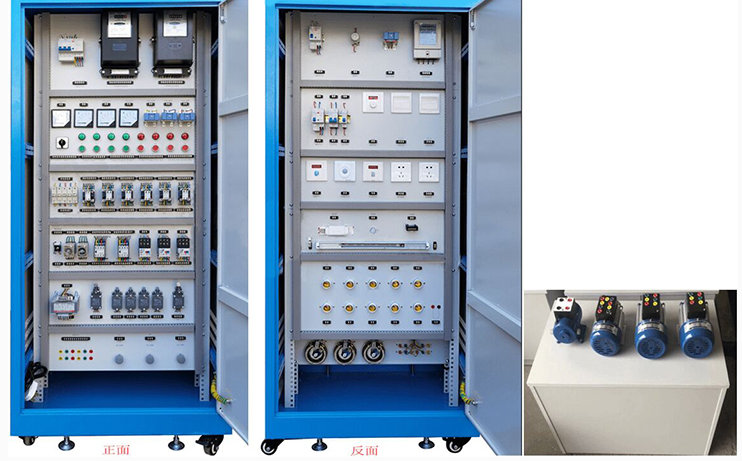

电机控制及仪表照明电路实训考核装置主要服务于电工技术实训室，是开展安全用电及触电急救训练、万用表直流档分析与安装训练、日光灯安装与测试训练、动态电路测试训练、电动机连接与控制训练等项目的核心设备。它与物业管理基础技术实训室、维修电工技能考核装置一样，均按照低压电工安全操作技术中动力、照明考核要求设计。该装置采用配电柜为主体，合理利用柜体双面空间进行布局，配置可靠元器件，既可用于低压电工电力拖动电路、照明电路、电工仪表实操技能的实训考核，也可作为初、中、高级电工技能考核设备。
二、产品特点
器件布局合理，接线便捷：柜内已安装熔断器、钮子开关、交流接触器、继电器、时间继电器、按钮开关、信号指示灯、热继电器等实训元器件。所有器件的接线均在接线端子排上进行，避免长期在器件本体走线导致损坏，并通过走线槽实现工艺布线，整洁规范。
优质元器件，经久耐用：交、直流接触器均采用优质产品，接线端子和走线槽同样选用高品质材料，确保长期实训的可靠性。
多重安全保护：设有电流型漏电保护器，漏电保护动作电流≤30mA，动作时间≤0.1s。一旦线路出现漏电，立即切断输出电源，保障师生操作安全。
标准化技术参数：
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
参考外形尺寸：L800mm × W600mm × H1700mm
装置容量：＜1.5kVA
这些特点使得电机控制及仪表照明电路实训考核装置成为电工技能考核实训台中兼具实用性与安全性的优选方案。
三、实训项目体系
本装置涵盖仪表照明线路实训、电力拖动操作实训及配套电机三大类，共计超过40个实训项目，全面满足初、中、高级电工技能考核要求。
（一）仪表照明线路实训（18项）
白炽灯电路接线
日光灯电路接线
触摸开关控制白炽灯电路接线
声控开关控制白炽灯电路接线
人体感应开关控制白炽灯电路接线
两地控制一盏灯接线电路
多住户照明配电装置安装
单相电度表直接接线电路
单相电度表间接接线电路
三相三线电度表直接接线电路
三相三线电度表经电流互感器电路
功率因数表接线电路
电压表、电流表接线电路
一只电流互感器用于单相回路的控制电路接线
三只电流互感器接成星型接线电路
三只电流互感器接成三角型接线电路
电流互感器与电流表配用接线电路
万能转换开关和电压表测量三相电压接线
（二）电力拖动操作实训（23项）
三相异步电动机直接起动控制
三相异步电动机接触器点动控制电路
三相异步电动机的两地控制
接触器联锁的正反转控制电路
双重联锁的正反转控制电路
三相异步电机的手动顺序控制电路
三相异步电机的自动顺序控制电路
Y-Δ启动自动控制电路
能耗制动的控制电路
反接制动控制电路
电动机的往返行程控制电路的连接
三相异步电动机正反转点动控制电路
带有点动的自动往返控制电路
三相异步电动机接触器自锁控制电路
三相异步电动机单向点动控制电路
串电阻降压起动控制电路
接触器控制双速电动机的控制线路
时间继电器控制双速电机的控制线路
两地控制电路的连接
工厂电气控制箱电路的安装
简单的继电器程序控制电路连接
双速电动机调速控制电路的连接
按钮联锁的正、反转控制电路的连接
（三）实训用电机（3种）
三相鼠笼式异步电动机（AC380V/60W）
三相鼠笼式异步电动机（AC380V/60W，带速度继电器）
三相双速异步电动机（AC380V/60W）
（四）实训室智能电源管理系统（整个实训室配1套）
该系统输入电压为三相四线制380V±10%，50HZ。具备上电前合闸条件检测（输入过压、欠压、对地漏电、过流），任一故障存在不合闸并进行普通话语音报警；运行检测保护（输入过压、欠压、输出过流、漏电），任一故障出现自动跳闸并报警，保护阈值现场可设置。符合上电条件后自动合闸恢复供电，具有实时电压显示及故障次数显示功能。
