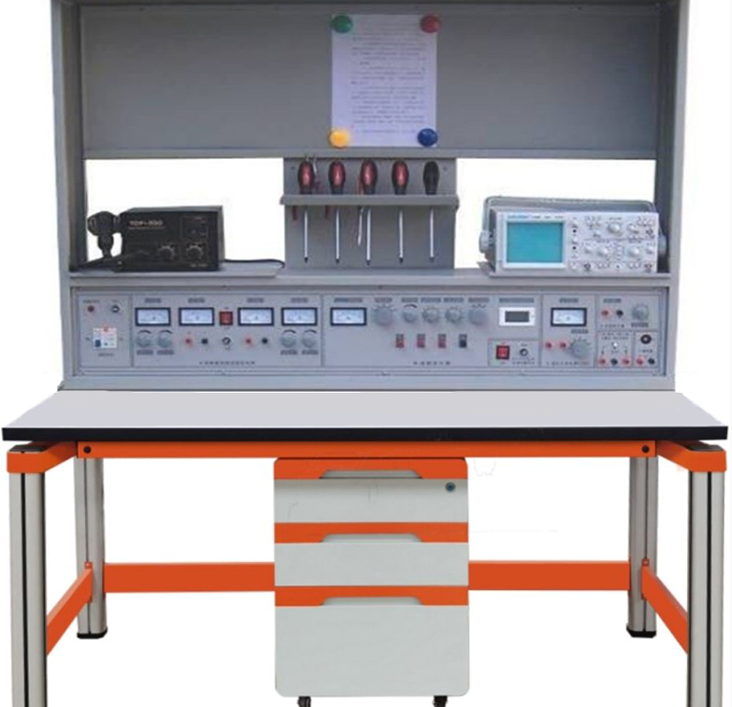

电子技能及生产工艺流水线创新实训台

电子技能及生产工艺流水线创新实训台

在现代职业教育体系中，如何让学生在校园内就能获得真实工业环境下的操作经验，一直是教学改革的重点。电子技能及生产工艺流水线创新实训台正是为解决这一痛点而生。该设备紧密结合工厂生产线实际岗位需求，并严格参照《中等职业学校电工电子类专业仪器设备配置标准》研制，旨在通过系统化的实践流程，全面提升学生的电子工艺设计能力与动手操作技能。

一、设备概述：从理论到实践的桥梁

电子技能及生产工艺流水线创新实训台是一套集教学、实训、考核于一体的综合性设备。学生通过亲身参与完整的产品制作流程，不仅能掌握电子产品工艺设计的理论知识，更能熟练进行安全操作、元器件识别与封装辨认、元器件的装接与焊接、电路调试及故障排除等关键技能。更重要的是，设备引入了SMT表面贴装技术、波峰焊工艺及线路板设计制作训练，让学生在校期间即可接触到最前沿的制造技术。

这套电子技能实训台是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业进行生产工艺流水线实训的理想选择，真正实现了“学中做、做中学”的教学目标。

二、产品特点：五大优势赋能实训教学

1. 通用性强，灵活适配

   本创新实训台既可以多台联机组成一条完整的电子产品生产流水线，完成规模化生产工艺实训；也可以单台独立使用，作为个人或小组的电子技能实训工作站，满足不同场景的教学需求。

2. 综合性强，跨学科融合

   设备不仅服务于电子专业，还可用于电工、机械等相关课程的实训。无论是手工焊接、SMT焊接实训、电子装配，还是整机装配与维修，都能在本平台上高效完成。

3. 功能齐全，资源丰富

   配备稳压电源、交流低压电源、函数发生器、蜂鸣器、多路插座、调压器等全套资源，为电子产品的测量、调试及新品开发提供了强大支撑。同时设有日光灯照明、资料看板、仪器架、工具架，营造规范的实训环境。

4. 创新性强，鼓励二次开发

   提供多种电子元器件和装配工具，学生不仅能在现有产品上进行装配调试训练，还能在此基础上开展课程设计、毕业设计乃至电子竞赛课题，充分激发创新潜能。

5. 配套资料完善，教学无忧

   每块实训板均配有元器件清单、装配图、指导书，覆盖从认识、设计、焊接、调试到整机检修的全流程，形成完整的电子技能工艺实训闭环。

三、技术性能：稳定可靠的硬件保障

• 输入电源：单相三线 220V±10%，50Hz

• 直流稳压电源：两路0-30V可调输出，内置继电器自动换档，多圈电位器连续调节，输出电流2A，具备预设式限流保护及数字显示。

• 低压交流电源输出：3V、6V、9V、12V、15V、18V、24V，电流2A。

• 函数发生器：输出正弦波、三角波、方波，频率范围5Hz-550KHz，带表头指示。

• 单次脉冲输出：每按一次开关输出一组正负脉冲。

• 音频功率放大器：内置喇叭，音量可调，可用于信号寻迹。

• 工作环境：温度 -10℃～+40℃

• 装置容量：＜500VA

• 外形尺寸：1200mm×750mm×2000mm

以上技术指标确保了电子技能及生产工艺流水线创新实训台在教学过程中的稳定性与安全性。

四、设备构成：模块化设计，一站式配齐

整套生产工艺流水线实训台由以下核心部分组成：

1. 实训桌：钢木结构，桌面采用防静电、耐磨材料，经久耐用。

2. 控制柜：集中提供交直流电源、信号源、安全插座等。

3. 电源总控台：可同时控制40台实训台电源，具备漏电、过载保护，每个实训室配备一台。

4. 工具套件：包含MF-47万用表、剥线钳、尖嘴钳、斜口钳、大小十字/一字螺丝刀、镊子、剪刀、35W烙铁、吸锡器、热风拨放台、放大镜台灯、焊锡丝、松香等，满足全部实训需求。

5. 实训线路板套件：涵盖数字电路、模拟电路、机电声光磁控制等领域，共计23种典型电路板。

五、实训线路板清单（部分代表）

六、实训项目体系：系统化技能训练

（一）电子线路基本认识实训

• 常用电子元器件的分类与封装识别

• 质量测量工艺

• 装配图、方框图、电路原理图识读

（二）电子元器件检测实训

• 电阻、电容、二极管、晶体管、场效应管、集成运放、数字集成电路、开关继电器等的识别与检测

（三）电子产品线路板焊接工艺实训

• 焊接工具使用、焊接材料选用、手工焊接步骤、焊接质量分析、工业焊接技术介绍

（四）表面贴片技术（SMT）实训

• SMT元器件分类与认识、工艺流程、组装系统介绍

七、实训工具套件清单
