电子技术及传感器综合实训装置
在电子信息类专业教学中，课程设计与毕业设计是培养学生综合应用能力的关键环节。电子技术及传感器综合实训装置正是为此量身打造的一站式解决方案。该装置采用开放式结构与积木式组合方式，学生可根据自身兴趣选择实用课题，通过抄板、逻辑设计、编写程序、调试、结题五个完整步骤，最终完成一件具有实际功能的电子产品，真正实现“学以致用”。
一、设备概述：从课题到产品的完整闭环
本套电子技术实训装置以微处理器为核心，整合了传感器、人机对话、数据总线、测控、通信及实用模块六大组成部分，每一部分均涵盖实际工程中常用的多种电路与器件。各电子模块之间通过标准接口实现“搭积木式”快速连接，使电路功能得以灵活扩展，涉及内容可覆盖自动化、电子信息、测量、通信等多个专业领域。
值得一提的是，该传感器综合实训平台配套了便携式实验箱，学生可将自行选配的电子模块存放其中，在课程设计或毕业设计期间以借阅形式由学生保管，极大提升了学习的自主性与便利性。
适用专业：电子、通信、机电、控制等
适用范围：课程设计、毕业设计、电子竞赛
结构形式：模块化设计、积木拼接、图书借阅式管理
使用步骤：硬件抄板 → 逻辑设计 → 编写软件 → 硬件调试 → 结题报告
二、装置特点：四大优势助力创新实践
模块丰富，组合灵活
提供多种实训模块，各模块接口均已引至专用插座，通过四个弹性插脚可快速布局于实训操作底板。学生可用专用导线自由组合各种实训线路，完成不同项目。
电源仪表，便捷取用
电源与测量仪表的输出端同时以接线柱和接线端子两种方式引出，操作方便快捷。
自主设计，培养创新
学生可自行设计、搭接、调试、验证新的电子电路，充分培养创新意识与工程能力。
安全可靠，功能完备
实验台配备完善的安全保护措施，同时提供丰富的功能资源，满足多样化教学需求。
三、技术性能：安全稳定，精准可靠
输入电源：单相交流220V±10%，50Hz，经三相隔离变压器后以220V/127V低压供电，具备触电及过载保护。
工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m。
装置容量：≤700VA
安全保护：具备漏电压、漏电流保护及过载保护，符合国家标准。
四、基本配置及功能：一站式实训平台
本电子技术及传感器综合实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一) 实训台

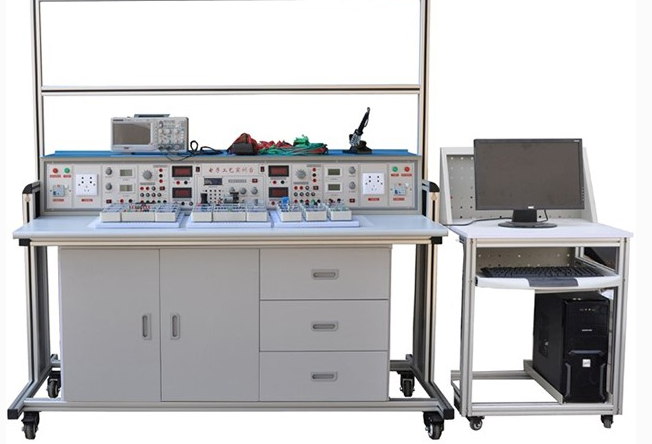

采用工业铝合金型材框架，电源控制屏上方为两层结构。第一层可放置外配仪器仪表或挂放通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板用于夹放图纸。底部配备四个带刹车万向轮，便于移动与固定。
(二) 活动柜（1个）
设有3个带拉手抽屉用于存放工具，两侧共6层结构可放置实训模块，收纳井然有序。
(三) 电源控制屏
铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表。
1. 交流电源
三相交流220V±10%，50Hz，经隔离变压器后以220V/127V低压供电。
高压交流电源：六路AC220V接口，供外配仪器使用。
低压交流电源：3V、6V、9V、12V、15V、20V、24V七档可调，具备短路、过载保护及自动复位，另提供带中心抽头双17V交流电源。
2. 直流电源
可调直流电源：两路0.0V～30V/2A连续可调，截止型短路软保护与自动恢复，三位半数显。
固定直流电源：±12V/1A、±5V/1A，每路均有短路保护。
3. 测量仪器仪表
数字直流电流表：0～2000mA
数字直流电压表：0～30V，输入阻抗47kΩ/V
指针式直流微安表：±100μA，精度2.0级
数字直流毫伏表：0～2000mV，输入阻抗47kΩ/V
MF47指针式万用表（含直流、交流、电阻、晶体管放大倍数、音频电平测量）
胜利牌数字万用表VC890D（含交直流电压/电流、电阻测量）
功率函数信号发生器/频率计：DDS技术，大屏幕LCD显示，输出正弦波、方波、三角波。
4. 智慧教室综合测控系统（一体化设计，投标现场演示功能）
虚拟示波器：50MHz，2路波形测量
2路逻辑分析仪
1路任意波形信号发生器：200MSa/s实时采样，50MHz带宽
2路PWM脉冲信号发生器：可设频率、占空比
万用表功能：电阻、直流电压、交流电压、交流电流测量
人机界面：显示波形与测量值，支持波形插入实验报告，实验报告一键上传至教师电脑
实验室安全监控：温湿度、CO2浓度、PM2.5测量；电气参数（电压、电流、功率）；过流/过压/欠压报警跳闸；烟雾、可燃气体、火警报警；无人时自动断电节电
5. 仿真器
USB接口，DIP40镀金插针，兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、寄存器/变量/内存查看，全速运行暂停，仿真51系列单片机，最大仿真时钟24MHz，程序存储器64K，仿真同时烧录代码，可脱机运行。
6. 编程器
支持AT89S51、AT89S52，以及AVR系列（AT90can128、ATtiny、ATmega等），USB接口。
五、实训模块与项目示例
本传感器综合实训装置配备了覆盖多学科的实训模块，学生可自由组合完成以下典型项目（示例）：
基于微处理器的温度采集与显示系统
光控/声控传感器应用电路设计
数据总线通信实验（I2C/SPI/UART）
PWM电机调速控制系统
智能家居环境监测节点设计
每个模块均配有详细的原理图、元器件清单及指导书，方便学生独立完成从设计到调试的全过程。
