可编程器件电子产品设计与制作实训考核设备

可编程器件电子产品设计与制作实训考核设备

在当今电子信息技术飞速发展的时代，培养具备扎实理论基础与实践操作能力的复合型人才，已成为职业教育的核心目标。可编程器件电子产品设计与制作实训考核设备，正是为了响应这一时代需求而精心打造的现代化教学利器。它不仅是学生掌握电子技术的理想平台，更是衡量其专业技能水平的权威考核工具。

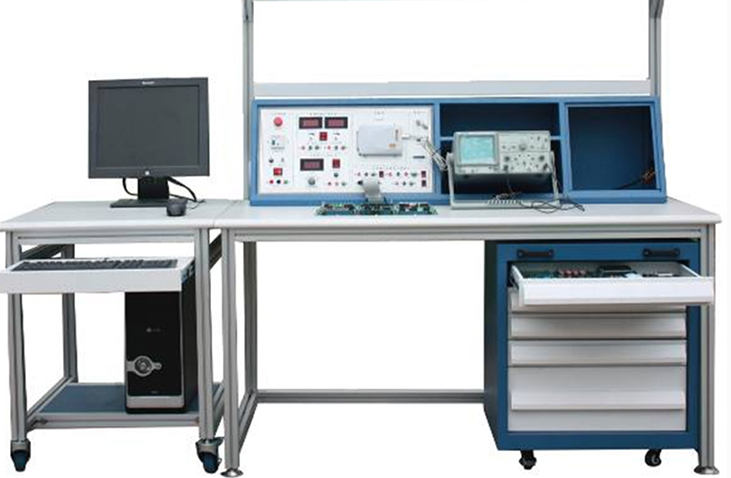

一、设备概述：对标国标，三位一体

本套可编程器件电子产品设计与制作实训考核设备，严格依据国家人力资源和社会保障部颁布的《无线电调试工》（高级/三级、技师/二级）及《电子设备装接工》（高级/三级、技师/二级）等国家职业标准进行研发。设备在设计上突破传统，采用了创新的“设计、装配、调试”三工位一体化功能布局，完美契合了电子产品设计实训考核的全流程需求。

该设备的核心优势在于其模块化的设计理念与积木式的组合运用。它集成了丰富的功能单元，包括：

• 最小单片机单元模块

• 数据输入/显示/转换/存储单元模块

• 输出驱动单元模块

• 万能电路板

• 典型电子产品实物模型

• 常用电子元器件库

通过这套可编程器件实训考核系统，学员可以根据具体的工作任务，灵活选择和搭建各类可编程器件应用系统，或独立设计并调试其中的特定单元电路。因此，它广泛适用于各类技工院校、职业院校的《无线电调试工》、《电子设备装接工》高级及技师课程的实训考核，同时也是电子技术教学、创新设计及技能竞赛的理想平台。

二、核心技术指标：稳定可靠，性能卓越

作为一款专业的电子设计制作实训考核设备，其技术参数直接决定了实训效果与安全性：

• 工作电源：三相五线 380V±5%，50HZ

• 安全保护：配备漏电保护、过流保护及熔断器保护，全方位保障操作安全。

• 外形尺寸：2150 mm × 800 mm × 1590 mm

• 核心仿真器：采用南京伟福 SP-51，支持主流单片机开发。

• 直流稳压可调电源：0~30V/2A，带过流保护自动复位，满足多种电路测试需求。

• 固定直流稳压电源：5V/5A，±12V/2A，24V/3A，为不同模块提供稳定供电。

• 额定功率：0.8KW

• 工作环境：适应-10℃至50℃环境温度，相对湿度≤85%。

这些硬核指标确保了可编程器件电子产品设计与制作实训考核设备能够在复杂的教学环境中长期稳定运行。

三、产品特色：开放、模具、积木，三大创新设计

1. 开放式设计，激发创新潜能

   本电子产品设计实训考核装置采用完全开放的架构。教师和学生可根据实训课题，自由地从可编程器件库及电子元件库中选取所需器件，并结合配置的实训工具与检测仪器，独立完成从设计到制作的全过程。这种模式极大地锻炼了学生的工程思维与创新能力。

2. 模具化运用，管理高效有序

   所有配件，包括可编程器件单元板库、电子元件库、实训工具库及工具架，均采用特定形状的压膜存放。这种模具化管理方式使得物品分类一目了然，摆放整齐划一，不仅提升了实训室的整洁度，也大幅提高了器材的管理效率。

3. 积木式结构，灵活构建系统

   设备根据可编程器件电子产品的技术应用分类，预置了多种功能单元模块。学员可以像搭积木一样，按照工作任务书的要求，快速选择并组合相应的模块，搭建出复杂的控制电路。这种结构极大降低了硬件搭建的门槛，让学生能将更多精力聚焦于程序设计与系统调试。

四、实训项目体系：覆盖全面，由浅入深

本设备提供了多达31项涵盖基础与进阶的实训项目，构成了完整的单片机实训考核体系：

• 基础入门类：跑马灯实训、转弯灯实训、工业顺序控制、简单I/O扩展等。

• 数据转换类：A/D转换实训、D/A转换实训、TL549串行A/D转换、TLC5615串行D/A转换、LM331电压/频率转换等。

• 存储与通信类：I2C存储卡读写实训、AT24C02存储器读写、93C46读写实训、RS232/RS485串行通讯实训、U2.0通讯实训等。

• 外设控制类：语音芯片控制实训、继电器控制实训、步进电机控制实训、直流电机闭环调速实训、LED点阵显示实训、LCD液晶显示实训等。

• 传感器与高级应用类：智能温度测量实训、红外线通信实训、实时时钟芯片实训、看门狗复位电路实训、PWM脉宽调制实训、传感器控制实训等。

这些实训项目全面覆盖了电子技术实训考核的各个层面，能够有效提升学生在可编程器件应用方面的综合技能。

五、配置清单：功能完备，一步到位

为支撑上述强大的实训功能，设备标配了以下核心组件：

配套软件与子模块：

• A. 配套软件：包含波特率计算、定时初值计算、通信接口调试、汉字内码转换及WAVE编程调试软件。

• B. 显示部分：16位逻辑电平显示、6位动态数码管、16x16点阵、1602液晶、12864图文液晶。

• C. 指令部分：8位开关量输入、8位独立键盘、蜂鸣器、可调电压、4x4阵列键盘、8组光耦信号转换。

• D. 数据转换部分：A/D 0809、D/A 0832、TLC549/TLC5615/PWM/LM331转换、165并串转换、164串并转换。
