电子产品装调与人工智能创新考核装置
在“中国制造2025”与人工智能技术深度融合的今天，职业教育与工程培训亟需紧跟产业前沿。电子产品装调与人工智能创新考核装置正是为此而生——它以能力为本位、以就业为导向，紧密结合实际生产与职业岗位技能要求，将工程系统设计理念融入教学设备之中。这款电子产品装调与人工智能创新考核设备不仅注重产品的通用性与升级性，更在人性化细节上精益求精，使设备整体简洁大方、使用灵活、牢固耐用，成为现代电子实训室的理想之选。
这套电子产品装调考核装置可完整覆盖中小型电子产品的装配、调试和检修全过程实训，帮助学生系统掌握电子产品装配与调试的核心技能。同时，它还能满足电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性实训需求，真正实现“教、学、做、考”一体化。
一、核心技术指标
项目 | 参数 |
|---|---|
工作电源 | 两相三线 AC 220V±10% 50Hz |
工作温度 | -10～40℃ |
环境湿度 | ≤90%（25℃） |
外形尺寸 | 1600mm×800mm×2000mm |
整机功耗 | ≤1KW |
安全保护 | 接地保护、漏电保护，符合国标；高绝缘安全插座及带绝缘护套的高强度实验导线 |
二、设备功能特点详解

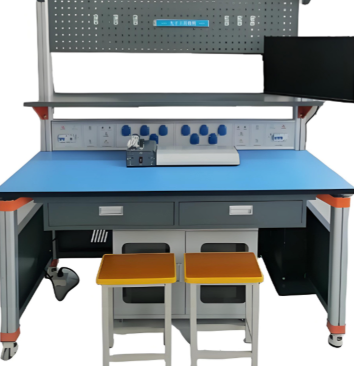

本人工智能创新考核平台由工作台、实训屏、实训屏模块、工具柜、电路实训模块等核心部件组成，各部分协同工作，构建出一个功能强大、扩展灵活的实训生态系统。
1. 工作台
工作台主体采用高性能表面氧化铝型材及一次成型铝压铸框架连接构件（非焊接工艺），经机加工、抛丸、喷砂、静电喷涂，安装简便，用户可自行DIY组装。立柱截面70×70mm，四面带槽（槽宽约8mm），底部安装万向轮，方便挪动。桌面为25mm高密度纤维板，直嵌无异味绝缘胶垫，耐磨、抗静电、易清洁。桌面尺寸1600×800×25mm，底部有40mm钣金衬板加固，整体高度按人体工学设计为800mm±20mm，满足两名学生同时操作。仪器台面≥1500×340×25mm，采用3mm钣金固定，台阶高度285mm，倾斜防滑落设计，可放置常用仪器或电脑显示器。
桌面下方配有储物抽屉（≥650×360mm）和键盘托盘（≥640×360mm），采用静音滑轨，表面环氧树脂塑粉高温固化。桌底侧梁可安装电脑主机托盘（可选左或右侧）。
2. 实训屏
实训屏安装在仪器台面下方，配备220V交流电源输出12路（10A/250V五孔防水插座），由过载开关分2路控制。直流稳压电源2路（0~30V、2A），多圈电位器连续调节，0.5级数字表头指示。电压稳定度<10⁻²，纹波电压<5mV。顶部电源可供示波器、信号源、电脑主机使用；面板电源可为电烙铁、热风焊台、电源模块供电。
照明方面，实训台顶部和仪器台面下方均设有开关控制的照明灯。静电手环报警器内置2路防静电设备报警器，实时监测静电佩戴及地线接入情况，异常即报警。
3. 网孔工具挂板
二阶桌面上方挂放网孔板，网孔10mm×10mm，网孔数≥35×9个，配6只100mm挂钩及磁吸条，便于挂放工具和小型模块。
4. 工具柜
尺寸720mm×500mm×485mm（不含轮），优质冷轧钢板焊接，表面静电喷塑，底部带刹车万向轮，可随意固定和移动，用于存放实训电路板、元器件、工具、耗材等。
5. AI+IOT应用模块
这是本电子产品装调与人工智能创新考核装置的核心亮点之一。模块以ESP32主机模块和AI主机模块作为主板单元，配合通用扩展板实现快速连接，只需一条USB数据线即可使用MicroPython语言编程。
ESP32主机模块：板载USB、SD卡、指示灯、按键、40P扩展接口，集成Wi-Fi，支持直接连接互联网。
AI主机模块：板载30万像素摄像头、2.4寸TFT屏幕、神经网络算法处理器、USB、SD卡、按键、锂电池、32P扩展接口。
通用扩展板将主机接口转换为4P和3P插针接口，灵活适配不同外设。模块包含LED灯、按键、RGB彩灯、蜂鸣器、人体感应传感器、光敏传感器、温度传感器、湿度传感器、OLED显示模块、模拟量传感器、直流电机模块、气压传感器等十五余种模块，通过4P连接线连接到扩展板。
6. 可编程电源
双通道（30V，3A）独立输出 + 单路（6V，3A），三路单独可控；
智能温控风扇；
支持定时输出（≥100组）；
记录仪功能：图形显示电压、电流、功率历史；
电源调整率：CV≤0.01%+3mV；CC≤0.01%+3mA；
负载调整率：CV≤0.01%+3mV；CC≤0.01%+3mA；
纹波噪声（20Hz~20MHz）：CV≤300μVrms/2mVpp；CC≤3mArms；
电压分辨率1mV，电流分辨率1mA；
设置精度：电压0.03%+10mV，电流0.1%+8mA；
4英寸TFT液晶显示（480×320）；
接口：USB Host & USB device、RS-232、LAN（选配）；
支持SCPI、Labview通信；
整机重量>9.8kg；
支持USB HOST系统升级；
恒压恒流智能转换；
支持与同品牌示波器、信号源、万用表无线组网实验室管理系统。
三、丰富全面的实验项目
本电子产品装调与人工智能创新考核装置可开展27项以上实验，覆盖基础电子、传感器应用、物联网通信、人工智能视觉等多个层次：
点亮一个灯实验
按键实验
OLED显示实验
RTC时钟实验
ADC采集实验
DAC实验
蜂鸣器实验
RGB彩灯实验
亮度测量实验
直流电机实验
温度测量实验
湿度测量实验
人体感应实验
气压测量实验
土壤湿度测量实验
超声波测距实验
烟雾检测实验
舵机实验
连接无线路由器实验
Socket通信实验
MQTT通信实验
应用场景实验
颜色识别
摄像头采集实验
条形码检测实验
人脸检测实验
物体分类实验
这些实验循序渐进，从基础I/O控制到无线通信再到AI视觉识别，完美契合电子产品装调与人工智能创新考核装置的教学定位。
四、标准配置清单
序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
|---|---|---|---|---|---|
1 | 实训桌 | 1600×800×1800mm | 1 | 张 | |
2 | 电源台 | 1 | 台 | ||
3 | 工具柜 | 1 | 台 | ||
4 | 方凳 | 2 | 张 | ||
5 | 直流电源 | ±5V;±12V | 1 | 套 | |
6 | 可编程电源 | 1 | 台 | ||
7 | 显示器壁装支架 | 1 | 只 | 选配 | |
8 | 工作台PC电脑 | 1 | 套 | 选配 | |
9 | AI+IOT应用模块 | 具体清单及参数见附表2 | 1 | 套 | 清单另附 |
五、总结
电子产品装调与人工智能创新考核装置以其模块化、智能化、可扩展的设计理念，为职业院校和培训机构提供了一个集电子装配调试、物联网应用、人工智能创新于一体的综合性实训考核平台。无论是日常教学还是技能竞赛，无论是基础技能训练还是前沿技术探索，这套设备都能胜任。选择它，就是选择了与产业同步、与技术同行的人才培养新路径。
如需了解更多关于电子产品装调与人工智能创新考核设备的详细信息、定制方案或采购报价，欢迎随时联系我们！
