电子技术综合实训装置

电子技术综合实训装置

在当今智能制造与电子信息产业飞速发展的时代背景下，企业对一线技术人才的实操能力和综合素质提出了更高要求。作为培养面向电子产品生产、自动化设备、广播电视及通信等领域高素质技能型人才的关键载体，电子技术综合实训装置已成为各大职业院校、技工学校和培训机构不可或缺的专业教学设备。一套功能完备、设计科学的电子技术综合实训设备，不仅能有效支撑《模拟电子技术基础》、《数字电子技术基础》等核心课程的实验教学，更能为学生搭建起从理论到实践的桥梁，全面锻炼其电子产品设计、检测、调试、维修及管理等综合能力。

一、为何选择我们的电子技术综合实训考核装置？

我们的电子技术综合实训考核装置是一款专为现代电子技术教学量身打造的一体化解决方案。它不仅仅是一个实验平台，更是一个集教学、实训、考核于一体的综合性系统。该电子技术综合实验台可同时开出多达131组实验项目，覆盖从基础元器件特性验证到复杂综合电路设计的全流程。学生可通过独立搭接电路、按步骤完成实验内容，在实践中巩固理论知识，熟悉各类仪器仪表的使用方法，从而培养严谨求实的科学态度和卓越的动手能力，为未来从事电子产品研发、生产管理、设备维护等工作打下坚实基础。

二、产品核心技术参数与性能优势

为确保教学效果的稳定与可靠，本电子技术实训室设备在设计与制造上严格遵循高标准，其主要技术性能如下：

• 输入电源：AC 220V±10%，50Hz，适应国内标准电网环境。

• 工作环境：温度 -10℃～+40℃，相对湿度 <85%（25℃），适应多数教学场所。

• 装置容量：<0.5KVA，节能高效，安全性高。

• 整机重量：约120Kg，结构稳固。

• 外形尺寸：1600mm × 700mm × 1500mm，符合人体工学，布局合理。

三、现代电工电子综合实训室设备的核心配置详解

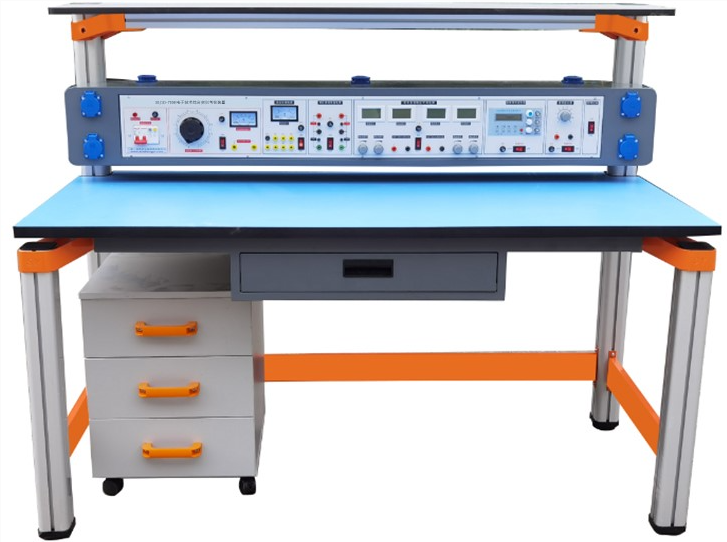

本套现代电工电子综合实训室设备在设计上充分考虑了教学的便捷性与灵活性，主要由实训主机箱、仪器架、电源控制箱、独立实训电路模块、实训桌、储存柜及学生凳等部分组成。

（一） 多功能实训主机箱

实训主机箱采用铁质双层亚光密纹喷塑结构，搭配铝质面板，集成了丰富的电源、信号源及测试仪表资源。

1. 强大的电源系统：

• 交流电源：提供0V、6V、10V、14V等多路低压交流输出，以及0-240V连续可调交流电源（可转换为0-250V直流）。

• 直流电源：包含±12V、±5V四路固定电源（带短路、过载保护），以及两路独立0-30V连续可调恒流稳压电源（带预设限流与自动恢复功能）。通过串并联可灵活实现0~±30V或0-60V输出。

2. 高精度功率输出函数发生器：

   采用先进的DDS（直接数字频率合成）技术，可产生高精度的正弦波、方波和三角波。配备大屏幕LCD显示屏，频率范围覆盖0.1Hz至3MHz，支持键盘直接输入设定，并带有20dB、40dB衰减功能，完全满足各类电子电路实验的信号需求。

3. 辅助功能模块：

• 提供连续计数脉冲（0.5-300KHz）和单次正负脉冲。

• 内置音频功率放大器（输入≥10mV，输出≥1W），可用于扩音或信号寻迹。

• 配备智能直流电压表和电流表，支持多量程自动/手动切换、上位机通讯、超量程报警等高级功能，数据读取直观精确。

（二） 模块化磁吸式实训电路板

这是本套电子工艺实训室设备的一大创新亮点。每个实训项目都对应一块独立的磁吸式实训电路板模块，共计131块。模块采用PCB面板与磁吸机构相结合的方式，面板上印有清晰的电路符号（符合最新国标）和测试点，并设有故障设置开关。使用时，只需将模块放置在专用的磁吸式实训基座上，即可牢固吸附，方便快捷。这种模块化设计极大地提升了电子产品测试实训室设备的管理效率和实验操作的灵活性。

（三） 高品质实训桌椅与存储系统

• 实训桌：主体采用高性能氧化铝型材及一次成型铝压铸连接件，坚固耐用且可DIY组装。桌面为25mm E1级三聚氰胺饰面板，承重能力强。桌面配备磁吸式实训基座，与模块完美配合。

• 储存柜：配备专用储存柜，内部采用硬质成型海绵分区存放实训模块，并标注模块名称，存取有序，有效保护模块免受损坏。

• 学生凳：采用加厚方管和刨花板凳面，结构稳固，表面经酸洗、磷化、高压静电喷塑处理，防腐耐磨。

四、全面覆盖的实训项目体系

本套产品开发设计实训室设备的实训项目涵盖模拟电子技术、数字电子技术以及综合实用电路三大领域，总计131项，形成了一个从基础到高级、从分立到集成的完整教学闭环。

• 模电部分（89项）：包括二极管/三极管特性、各类放大电路（共射、共基、共集、差动、OTL等）、振荡器（RC、LC、晶体）、稳压电源、集成运放应用等。

• 数电部分（32项）：包括基本逻辑门（与、或、非）、触发器（RS、JK、D）、编码器、译码器、计数器、A/D与D/A转换器等。

• 综合实用电路（20项）：包括电子报警器、光控电路、温控电路、家用台灯调光电路、音乐门铃等贴近生活的应用实例。

五、完善的配套与服务

每一套电子技术综合实训装置均随附详尽的实训指导书、全套专用导线以及完整的模块配置清单。我们致力于为每一位用户提供从选型、安装到后期维护的全方位技术支持，助力您构建一流的电子技术教学与实训环境。
