可编程电子产品设计与制作实训考核装置

可编程电子产品设计与制作实训考核装置

一、可编程电子产品设计与制作实训考核装置概述

可编程电子产品设计与制作实训考核装置是结合电子产品实际生产流程和相关岗位职业技能要求，严格按照职业院校教学和实验实训标准研制开发的高端教学装备。这款可编程电子产品设计与制作实训考核设备特别适合电子电器应用与维修、电子与信息技术、电子技术应用等专业的《电工基础》《电路基础》《电路》《电子技术基础》《电子电路基础》《电子电路》等课程的教学与实验实训，同时也适用于非电类专业的《电工与电子技术》中模拟与数字电路模块的教学需求。

此外，这套可编程电子产品设计与制作实训考核系统还能全面满足电子实训的各项要求，包括电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图设计等完整实训项目，是一套功能全面的可编程电子产品设计与制作实训考核平台。

二、可编程电子产品设计与制作实训考核装置特点

2.1 模块化设计，灵活组合

可编程电子产品设计与制作实训考核装置提供160多种实训模块，每个模块的接口均已引至板上的专用插座。模块通过四个弹性插脚可灵活布局于专用实训操作底板上，学生可使用专用实训导线自由组合各种实训线路，完成不同的实训项目。这种模块化设计极大地提升了可编程电子产品设计与制作实训考核设备的灵活性和适用性。

2.2 典型套件强化实战技能

装置配置了多种典型的实训套件，能够有效锻炼学生对电子产品焊接、组装以及整机调试的综合技能，让学生在真实的生产情境中快速成长。

2.3 便捷的电源与测量接口

电源和测量仪表的输出端以接线柱和接线端子两种方式引出，实训操作更加方便快捷，减少了接线难度，提高了实训效率。

2.4 鼓励创新设计

学生可以利用可编程电子产品设计与制作实训考核系统自主设计、搭接、调试和验证新的电子电路，充分培养创新意识和实践能力，为未来的职业发展打下坚实基础。

三、可编程电子产品设计与制作实训考核装置技术性能

1. 输入电源：单相三线～220V±10% 50Hz

2. 工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m

3. 装置容量：≤700VA

4. 外形尺寸：1600mm×700mm×1800mm

5. 安全保护：具备漏电压和漏电流保护、过载保护等功能，安全性能符合国家相关标准

四、可编程电子产品设计与制作实训考核装置基本配置及功能

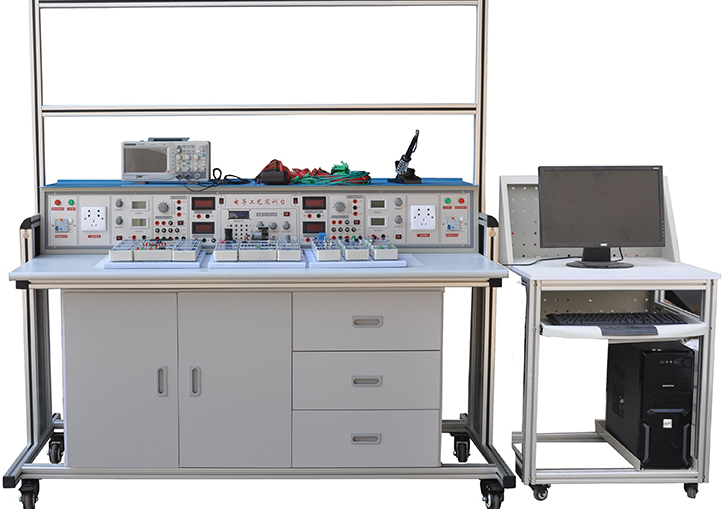

可编程电子产品设计与制作实训考核装置由实训台、电源控制屏、电脑桌、实训模块、实训工具等部分组成，结构科学，功能完备。

（一）实训台

采用工业铝合金型材框架，电源控制屏上方为两层结构。第一层既可放置外配仪器仪表，也可挂放其他通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用于夹放实训图纸。实训台下方设有四个带刹车的万向轮，便于移动和固定，灵活适应不同教学场景。

（二）电源控制屏

电源控制屏是整个可编程电子产品设计与制作实训考核平台的核心部件，由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容，极大地方便了实训考核。装置采用单相电源供电，并配有带漏电保护的空气开关和熔断器，确保使用安全。

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

1. 交流电源

• 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源

• 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能

2. 直流电源

• 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示

• 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施

• 直流信号源：-5V～+5V连续可调

3. 测量仪表

• 数字直流电流表（AX4模块单元）：测量范围0～2000mA

• 数字直流电压表：测量范围0～30V，三位半数显

• 数字直流毫伏表：测量范围0～2000mV，三位半数显

4. 功率函数信号发生器/频率计

• 采用直接数字频率合成（DDS）技术产生高精度正弦波、方波和三角波，大屏幕LCD显示输出频率、波形和衰减值

• 正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1HZ~1KHz）

• 频率范围：0.1HZ~3MHz，采用键盘直接输入数字设定频率

• 输出幅度通过电位器调节，正弦波输出具有20db、40db衰减

• 方波占空比可调，调节范围1%-99%；方波和三角波采用TTL电平输出

• 频率计最高测量范围100MHz，自动换档

（三）实训工具（1套）

包含数字万用表（VC890D）、斜口钳、小十字螺丝刀、小一字螺丝刀、电烙铁、烙铁架、焊锡丝等常用工具，满足日常实训需求。

（四）活动柜（1个）

活动柜设有3个带拉手抽屉，可分类存放实训工具。两侧分为6层结构，可整齐摆放实训模块，使实训台面整洁有序。

（五）电脑小推车桌

电脑小推车采用铝木结构，显示器设有保护网罩，既美观又安全，方便学生查阅资料和编写程序。

五、可编程电子产品设计与制作实训考核装置实训项目体系

5.1 模拟电子技术综合应用、创新实训项目（23项）

5.2 数字电子技术综合应用、创新实训项目

基础实训项目（16项）

综合应用实训项目（15项）

5.3 电力电子技术及应用、创新实训项目（6项）

六、可编程电子产品设计与制作实训考核装置的应用价值

可编程电子产品设计与制作实训考核装置以其强大的功能配置、丰富的实训项目和灵活的模块化设计，成为职业院校电子类专业教学改革的理想选择。这套可编程电子产品设计与制作实训考核设备不仅满足了从基础理论验证到综合创新设计的全链条教学需求，更为学生提供了接近企业真实生产环境的实训体验。

通过这套可编程电子产品设计与制作实训考核系统的系统训练，学生能够全面掌握电子产品从设计、制作到调试的全流程技能，为今后从事电子信息行业的相关工作做好充分准备。如果您正在寻找一款功能全面、扩展性强、安全可靠的可编程电子产品设计与制作实训考核平台，欢迎与我们联系获取更多产品信息和技术方案。
