电子焊接装配实训台

电子焊接装配实训台

一、电子焊接装配实训台概述

电子焊接装配实训台是现代职业院校和高等院校电子类专业教学中不可或缺的关键设备。这款电子焊接装配实训设备主要承担电子技能部分的《模拟电子技术实训》、《电子实训》等课程的教学任务，同时兼顾春季高考培训教学，能够全面满足学生在电子制作、电子技能设计、创新实践活动等方面的综合性、设计性、创新性实践需求。

通过电子焊接实训装置的教学实践，学生能够在“真刀真枪”的电子产品组装调试过程中，掌握基本的电子电路操作技能，包括元器件的识别与测试、手工焊接、整机安装与调试、电子设备故障排除，以及常用装配工具和仪器仪表的正确使用。这套电子焊接实训设备致力于培养学生扎实的电子产品装配技能和严谨细致的工作作风，为后续专业课程的学习以及未来从事电子信息领域相关工作奠定坚实的操作基础。

电子焊接装配实训台面向机电一体化、工业机器人等专业方向，帮助学生深入了解常用电子产品生产的全过程，系统掌握电子工艺基础知识，以及常用元器件识别检测、焊接、制版、装配、调试等基本技能。实训项目涵盖电子元器件的识别与检测、万用表使用方法、焊接工具的正确使用、手工焊接方法训练、收音机焊接等电子产品焊接组装工艺训练。电子焊接实训室的主要设备包括电烙铁、烙铁架、万用表、焊锡丝、松香、常用拆装工具等。

二、电子焊接装配实训台产品概述

电子焊接装配实训台是一款高度仿真工厂实际生产线的电子焊接装配实训设备，能够充分满足学员在电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等方面的综合性、设计性、创新性实训要求。这套电子焊接实训装置以培养学生的实践能力和创新能力为核心目标，非常适合技术学校、职业培训学校、职教中心、鉴定站/所等机构的电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

三、电子焊接装配实训台主要技术指标

1. 输入电压：单相三线～220V±10% 50Hz

2. 装置容量：＜1kVA（整机功耗＜500VA）

3. 工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)

4. 外形尺寸：单个电子焊接装配实训台尺寸为1.4m×0.7m×1.15m

四、电子焊接装配实训台产品结构详解

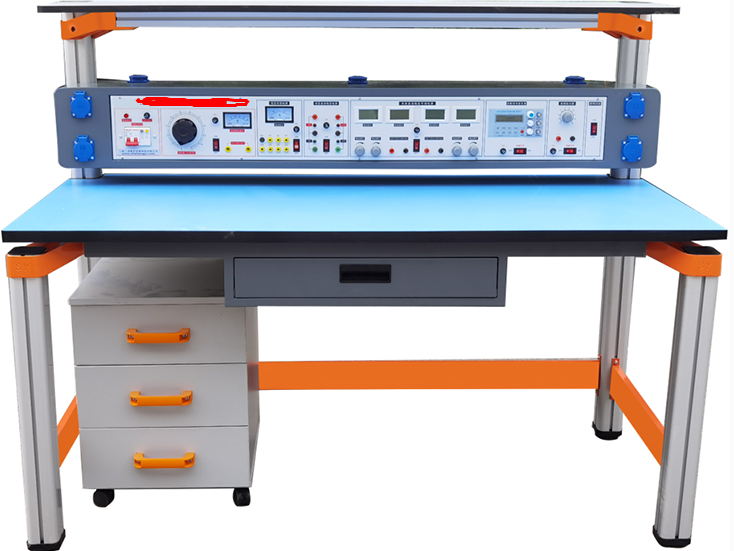

电子焊接装配实训装置由仪器架、主机箱、实验桌、移动矮柜、学生凳等部分组成。整个实验装置支架与实验桌既可组合使用，也可灵活拆装，支架与桌脚采用一体化铝合金结构设计。

（一）仪器架

仪器架位于电子焊接装配实训台顶部，采用截面尺寸为70mm×70mm的高性能表面氧化铝型材，配合双面喷塑钢板及一次成型铝压铸框架连接构件（非焊接工艺），外形美观且结构牢固耐用。仪器架底部装有隐藏式扁平形照明LED灯，光源集中、柔和、明亮，有效提升操作区域的照明效果。

（二）主机箱

电子焊接实训装置的主机箱集成了多项核心功能：

1. 电源及参数

• 输入电源：单相三线输入

• 安全保护：配备保险丝和漏电保护开关两级保护功能

• A组：一台0.5KVA单相0～250V输出

• B组：低压交流电源输出，提供3V、6V、9V、12V、15V、18V、24V共七档，电流2A

• C组：直流电源电压分别为±12V、±5V

• D组：直流稳压电源，两路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压

2. 功率输出函数发生器

采用直接数字频率合成（DDS）技术产生高精度正弦波、方波和三角波，大屏幕LCD清晰显示输出频率、波形和衰减值：

• 正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1HZ~1KHz）

• 频率范围：0.1HZ～3MHz，采用键盘直接输入数字设定频率

• 输出幅度通过电位器调节，正弦波输出具有20db、40db衰减

• 方波占空比可调，调节范围1%-99%；方波和三角波采用TTL电平输出

• 频率计最高测量范围100MHz，自动换档

3. 其他功能

• 单次脉冲输出：每拨一次开关即可输出一组正负脉冲

• 音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用

• 主机箱背面装有多组交流220V仪器仪表工作电源插座，主机箱置于仪器架下部，仪器仪表取电安全方便。主机箱控制面板上装有LED灯控制开关

（三）实验桌结构

电子焊接装配实训台的实验桌规格为1500mm（长）×700mm（宽）×1150mm（高），设有一个抽屉。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂、表面静电喷涂工艺处理，安装方便快捷，用户可自行DIY组装。

桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸70mm×70mm，四面带槽，槽宽约8mm，端部装有注塑成型配套塑料堵头。桌面采用25mm E1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜用于存放元件及工具，储存柜底部装有4只高强度万向可制动PU脚轮，方便移动。整套电子焊接装配实训设备整体简约而不简单，高端大气，符合现代产品的审美和发展趋势。

实验桌后面两支截面尺寸70mm×70mm的桌脚向上延伸，与一次成型铝压铸框架连接构件构成牢固的支架，与主机箱仪器架共同组成一个完整的实训屏。

（四）储存柜

配备储存柜1个，用于存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。

（五）靠背椅

配备靠背椅2张，采用结实厚钢管支架，结构符合人体工程学设计，久坐不累，亚麻布面质感良好。

（六）实训线路板

每台电子焊接装配实训台配备一套实训线路板，包含以下13个项目：

1. 电子报警器的焊接与调试

2. 电子门铃电路的焊接与调试

3. 光控电路的焊接与调试

4. 光控电路开关的焊接与调试

5. 航标灯的焊接与调试

6. 家用台灯调光电路的焊接与调试

7. 排风扇自动启闭电路的焊接与调试

8. 闪光灯的焊接与调试

9. 温控电路的焊接与调试

10. 音乐门铃电路的焊接与调试

11. 六管超外差式调频收音机的焊接与调试

12. LED数字电子钟的焊接与调试

13. 多路抢答器等实训线路板的焊接与调试

（七）实训工具套件

每台电子焊接装配实训台配备一套完整的实训工具套件，包括：

• 放大镜台灯1套

• UT33B+数字式万用表1只

• 剥线钳1把

• 尖嘴钳1把

• 小十字螺丝刀1把

• 大十字螺丝刀1把

• 小一字螺丝刀1把

• 大一字螺丝刀1把

• 小镊子1把

• 剪刀1把

• 恒温电烙铁及烙铁架1套

• 焊锡丝1圈

• 吸锡器1把
