电子工艺实训考核装置

电子工艺实训考核装置

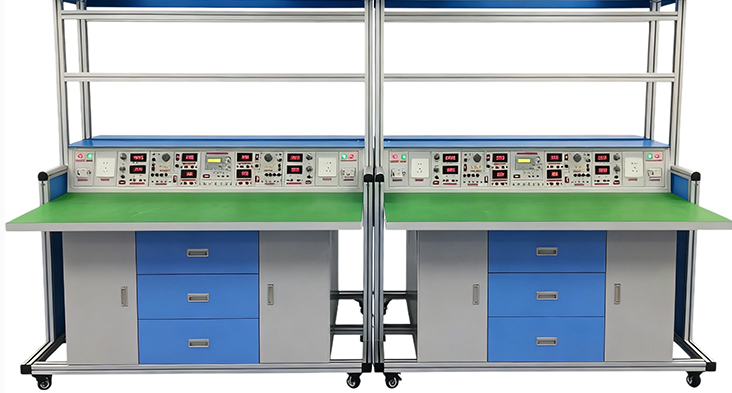

一、电子工艺实训考核装置概述

在现代高等教育的电子类专业教学中，电子工艺实训考核装置已成为不可或缺的教学装备。这套专为高等院校设计的综合性实训平台，完美适配机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、电子与信息技术、电子技术应用等多个专业的教学需求。无论是《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》还是《电子电路》等课程，这款电子工艺实训考核设备都能提供全方位的实验与实训支持。

值得一提的是，这套电子工艺实训考核系统不仅覆盖了模拟与数字电路模块的教学与实验实训，更能满足从电子组件识别与检测、电路板焊接、电子产品装配、电子产品调试到PCB板图设计等一系列完整的电子工艺实训项目。通过这套电子工艺实训考核平台，学生能够将理论知识与实际操作紧密结合，真正实现学以致用。

二、电子工艺实训考核装置技术指标详解

为确保教学实训的安全性与可靠性，这款电子工艺实训考核装置在技术指标方面有着严格的标准：

1. 工作电源：采用单相三线AC 220V±10% 50Hz供电，适应国内标准电网环境

2. 环境适应性：可在-10～40℃温度范围内正常工作，环境湿度≤90%（25℃）

3. 外形尺寸：长×宽×高约1600×800×1825mm，合理占用实验室空间

4. 整机功耗：≤1.0KW，节能环保

5. 安全保障体系：配备完善的接地保护和漏电保护功能，所有安全指标均符合国家标准。特别采用高绝缘安全型插座及带绝缘护套的高强度安全型实验导线，全方位保障师生操作安全

三、电子工艺实训考核装置核心功能优势

3.1 从验证到创新的教学模式转变

传统电子工艺实训考核装置往往局限于书本知识的验证，而我们的设备则实现了质的飞跃——从验证书本知识转向综合应用。所有的实验、实训安排都以培养能力为主导，以技术应用为目标，高度贴近生产实际。这种设计理念使得电子工艺实训考核设备成为培养学生实践能力的理想工具。

3.2 开放式自主学习平台

学生可以独立自主地搭建实验、实训电路，各个模块经过精心配置，包含多个应用组合部件。所有模块均采用有机盒封装，同时可作为实物示教工具，一举多得。这种设计让电子工艺实训考核系统真正成为一个开放式的创新平台。

3.3 全面的资源整合

这款电子工艺实训考核平台配备了齐全的各类电源、信号源以及多种仪表，为学生打造了一个完全开放、可充分发挥创新潜能的学习环境。在这个平台上，学生可以进行电工电子产品线路的安装调试和排故，还能开展技能竞赛、课程设计、毕业设计和科技开发等活动。模块化的维修设计让教师可以放心让学生操作、试验，无需担心设备损坏的后顾之忧。

3.4 丰富的实训项目设计

每一套电子工艺实训考核装置的实训项目都经过反复斟酌和精心配置。其中包含大量实用的电工电子产品线路，不仅有助于知识的实际应用，更能显著激发学生的学习兴趣，让枯燥的理论学习变得生动有趣。

3.5 极高的性价比与延伸性

这套电子工艺实训考核设备具备广阔的延伸空间，可同时完成《模拟电子技术》、《数字电子技术》、《电力电子技术》等多门课程的实验、实训项目。这种多功能设计不仅充分发挥了实训台的利用率，还大大节省了实验实训场地，实现了性价比的最大化提升。

四、电子工艺实训考核装置各功能模块详解

4.1 总电源系统

电子工艺实训考核装置的总电源采用单相交流220V电源，配备空气断路器（带熔断器及漏电保护），最大额定电流为5A，安全性能卓越。系统提供多路AC220V电源接口，可为外配仪器设备提供工作电源。指示灯设计直观明了：电源线接通后红灯亮起，表示实训台已接入电源；空气断路器合闸后绿灯亮起，表示实训台进入正常工作状态。

4.2 可调直流电源

该电子工艺实训考核平台配备的可调直流电源范围为DC 0~30V/2A，带有过载和短路保护功能，保护整定值可根据需要进行调节。直流输出电压采用3位半数字显示的电压表（0~30V），直流输出电流同样采用3位半数字显示的电流表（0~2A），读数精准直观。

4.3 多档交流电源与稳压直流电源

多档交流电源提供3~24V共七个档位，并配有短路保护措施。稳压直流电源则提供±5V、±12V四组稳定输出，满足不同电路模块的供电需求。

4.4 数字测量仪表

配备3位半显示数字电压表（0~30V）和3位半显示数字电流表（0~2000mA）各一只，确保测量数据的准确性。

4.5 功率输出函数发生器

这款电子工艺实训考核设备的函数发生器采用先进的直接数字频率合成（DDS）技术，可产生高精度正弦波、方波和三角波。大屏幕LCD清晰显示输出频率、波形和衰减值。主要技术参数包括：

• 正弦波输出幅度≥5V，输出阻抗50Ω，失真度<1%（0.1HZ~1KHz）

• 频率范围：0.1HZ~2MHz，采用旋转式设定频率

• 输出幅度通过电位器调节，正弦波输出具有20db衰减

• 方波占空比可调，调节范围1%-99%

• 频率计最高测量范围60MHz

五、电子工艺实训考核装置实训项目体系

5.1 数字电子技术综合应用项目（32项）

电子工艺实训考核装置的数字电子技术模块涵盖了从基础到进阶的32个实训项目，包括：

• 基本逻辑门电路功能测试

• 优先编码器功能测试

• 二进制译码器和数据选择器功能测试

• 全加器和超前进位全加器功能测试

• 各类触发器功能测试

• 双向移位寄存器功能测试

• 二-五-十进制计数器功能测试

• 数字钟电路

• 交通灯控制电路

• 触摸式密码电子锁电路等

5.2 模拟电子技术综合应用项目（23项）

模拟电子技术模块包含23个综合应用和创新实训项目：

• 常用二极管的性能测试及应用

• 单管放大电路的研究

• 助听器电路的调试（电子产品线路）

• 恒流充电电路（场效应管的应用）

• 直流稳压正、负电源电路的研究

• LM386集成音响功率放大电路及其应用

• 气敏传感器制作烟雾报警器

• 恒温控制电路的制作与调试等

5.3 电力电子技术应用项目（6项）

电力电子技术模块提供6个综合应用项目：

• 晶闸管的控制特性及固体开关应用

• 单结晶体管触发电路

• 晶闸管单相半控桥式整流电路

• IGBT直流斩波电路的调试与分析

• 功率晶体管PWM控制直流电动机可逆调速电路等

六、电子工艺实训考核装置配置清单

6.1 基础配置

6.2 电子工艺实训考核装置核心元件盒配置

电子工艺实训考核装置配备了111种精心挑选的电子元件盒，涵盖各类电阻、电容、电位器、电感、半导体器件、集成电路等。所有元件盒均采用透明封闭有机塑料材质，便于观察和教学演示。
