电子产品装调与智能检测实训考核装置

电子产品装调与智能检测实训考核装置

在职业院校电子技术类专业教学中，理论与实践的结合至关重要。电子产品装调与智能检测实训考核装置正是为解决这一痛点而设计——它按照职业院校电子技术课程项目教学和实验实训要求开发，适用于电子电器应用与维修、电子与信息技术、电子技术应用等专业的《电工基础》《电路基础》《电路》《电子技术基础》《电子电路基础》《电子电路》等课程，以及非电类专业的《电工与电子技术》中模拟与数字电路模块的教学与实验实训。

这套电子产品装调与智能检测实训考核设备不仅可以完成中小型电子产品的装配、调试和检修等实训，帮助学生掌握电子产品装配和调试的基本技能，还能满足电子制作、课程设计、毕业设计等综合性、设计性、创新性实训要求。其核心特色在于实训模块由有机塑料盒及PCB板构成，包含多个组合模块，为学生提供了一个完全开放的创新实训平台。

一、设备技术指标

二、设备功能特点

本智能检测实训考核装置在设计上实现了多项突破，充分体现了“以能力培养为主导、以技术应用为目标”的教育理念：

1. 从验证走向综合应用：不再局限于验证书本知识，而是引导学生综合运用所学，实验实训安排贴近生产实际，培养真正的技术应用能力。

2. 开放式自主搭建平台：学生独立自主搭建实验、实训电路，模块精心配置，包含200多个电工电子单元模块。模块采用透明有机盒，兼作实物示教，一目了然。除实训指导书所需单元外，还为学生可能的创新与探索配备了齐全的单元组件。

3. 完全开放的创新平台：装置提供齐全的电源、信号源及各种仪表，学生可在此平台上进行电工电子产品线路的安装调试和排故，还可用于技能竞赛、课程设计、毕业设计和科技开发。模块维修方便，可放心让学生操作试验。

4. 精心配置的实训项目：所有实训项目均经过反复斟酌，包含许多电工电子产品线路，既有利于知识实际应用，又能大幅提升学习兴趣。

5. 多课程兼容，性价比极高：本电子产品装调实训考核装置拥有200多个模块，可完成《模拟电子技术》《数字电子技术》《电力电子技术》《单片机技术应用》等多门课程的实验实训项目，一台设备即可满足多门课需求，节省场地，性价比突出。

三、基本配置及功能

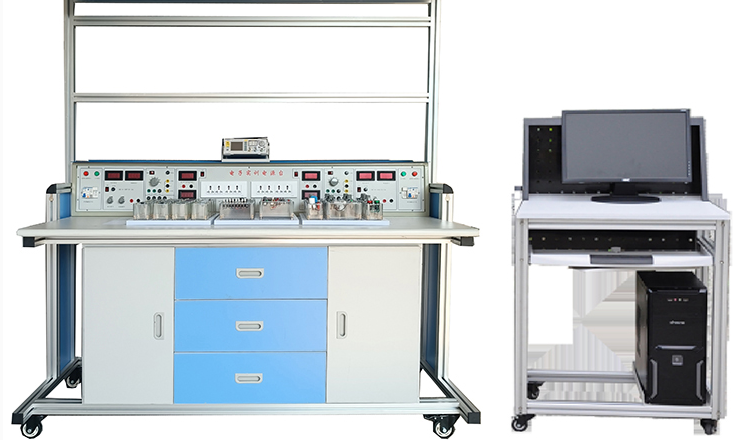

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

(一) 实训台

采用工业铝合金型材框架，电源控制屏上方为两层结构：第一层可放置外配仪器仪表；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方设有四个带刹车的万向轮，便于移动和固定。

(二) 活动柜（1个）

活动柜设有3个带拉手抽屉，可存放实训工具；两侧分为6层结构，可放置实训模块。

(三) 电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，提供交直流电源、信号源和测量仪表。

1. 交流电源

• 高压交流电源：六路AC220V电源接口，为外配仪器供电。

• 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，具有短路保护、过载保护及自动复位功能，同时提供带中心抽头双17V交流电源。

2. 直流电源

• 可调直流电源：两路0.0V～24V/2A连续可调，截止型短路软保护和自动恢复功能，三位半数显。

• 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具短路保护。

3. 测量仪表

• 数字直流电流表：0～2000mA

• 数字直流电压表：0～30V，输入阻抗47KΩ/V

• 指针式直流微安表：±100μA，精度2.0级

• 数字直流毫伏表：0～2000mV，输入阻抗47KΩ/V

• 胜利牌数字万用表（VC890D）：覆盖交直流电压/电流、电阻等多量程，精度高

4. 功率函数信号发生器/频率计

• 采用DDS技术产生高精度正弦波、方波和三角波，大屏幕LCD显示。

• 正弦波输出幅度≥5V，输出阻抗50Ω，失真度<1%（0.1Hz～1kHz）

• 频率范围0.1Hz～2MHz，键盘直接输入设定

• 输出幅度电位器调节，正弦波具有20dB衰减

• 方波占空比可调（1%～99%），方波和三角波TTL电平输出

• 频率计最高测量范围60MHz

四、丰富的实训项目体系

本电子产品装调与智能检测实训考核装置可完成的实训项目覆盖模拟电子技术、数字电子技术、电力电子技术、51单片机、AVR单片机以及典型应用电路六大类，总数超过80项。

1. 模拟电子技术综合应用、创新实训项目（23项）

包括常用二极管性能测试、双极晶体管及场效应管输出特性测定、单管放大电路研究、两级放大及负反馈放大电路研究、助听器电路调试、恒流充电电路、整流滤波稳压电路、OTL功率放大电路调试与排故、LM386集成音响功放、运算放大器基本运算电路、积分微分电路、电压比较器、烟雾报警器制作、方波三角波锯齿波发生器、RC正弦波振荡器、电容三点式LC振荡器、有源滤波电路、DC-DC集成电压变换、恒温控制电路等。

2. 数字电子技术综合应用、创新实训项目（31项）

基础实训包括基本逻辑门功能测试、优先编码器、二进制译码器、数据选择器、全加器、数值比较器、七段码译码器、各类触发器、双向移位寄存器、计数器功能测试、555定时器应用、单稳态触发器、施密特触发器等。综合应用包括声光控制节能路灯、8线数据传输电路、4位环形计数节拍发生器、秒脉冲信号发生器、救护车/消防车声响报警电路、D/A转换器、数控变频三角波-方波发生器、彩灯显示电路、8位优先编码器抢答电路、触摸式密码电子锁、数字钟、交通灯控制电路、升降阶梯波发生器、光电转换加减计数电路等。

3. 电力电子技术及应用、创新实训项目（7项）

包括晶闸管控制特性及固体开关应用、单结晶体管触发电路、单相半控桥式整流电路（电阻负载/电阻电感负载/反电势负载）、IGBT直流斩波电路、双向晶闸管单相交流调压（调光台灯）电路、功率晶体管PWM控制直流电动机可逆调速电路。

4. 51单片机实验（20项）

IO口输出、8位独立按键、继电器、定时器/外部中断、数码管、矩阵键盘、串行通信、电子钟、字符液晶、AK040语音测试、EEPROM 24C256、超声波测距、DS18B20测温、DS1302日历时钟、步进电机、ADC0809、TLC549、串行数模转换TLC5615、LCD12864等。

5. AVR单片机实验（10项）

IO输入输出、继电器控制、定时计数器、外部中断、EEPROM、红外遥控、串行口与PC通信、步进电机控制、LCD1602字符液晶、12864显示。

6. 典型应用电路（10项）

空调电路、出租车计价器、综合报警系统、拓展电路、超声波测距、电子秤、电子语音播放万年历、64×32点阵广告屏、酒精测试仪、频率计。

五、总结

电子产品装调与智能检测实训考核装置以其模块化、开放式、多课程兼容的设计理念，为职业院校电子技术教学提供了一个从基础验证到综合创新、从模拟电路到数字电路、从传统电子到智能控制的完整解决方案。无论是日常教学实训，还是技能竞赛、课程设计、毕业设计，这套设备都能轻松胜任。选择它，就是选择了一个与产业需求同步、与学生成长同行的全能型电子技术教学平台。

如需了解更多关于电子产品装调与智能检测实训考核设备的详细信息、定制方案或采购报价，欢迎随时联系我们！
