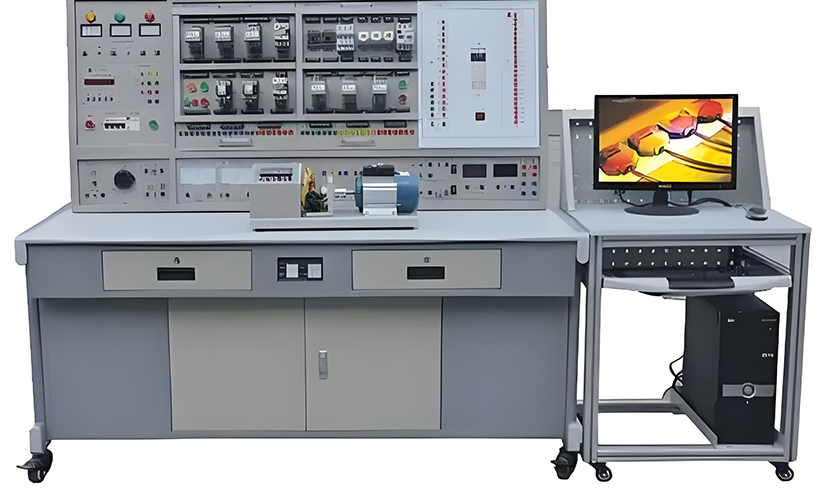

电工技师技能实训考核装置

电工技师技能实训考核装置

在电力行业，电工技师的专业素养与技能水平直接关系到整个电气系统的安全、稳定与高效运行。无论是复杂的电力设备故障排查、精密线路的维修，还是自动化装置的调试，都需要顶尖的技术能力作为支撑。电工技师技能实训考核装置正是为培养和鉴定这种高端技能而设计的核心工具。它不仅仅是一个用于检测技能掌握程度的电工技师考核设备，更是推动技术人员从熟练工向专家级技师跃升的关键载体。本文将深入解析这套先进的电工技师实训考核平台，展示其如何通过模拟真实工业场景与故障，实现全方位、高标准的技能实训与认证。

一、 装置核心定位：多功能一体化高阶实训平台

现代化的电工技师技能实训考核装置必须具备高度的多功能性与综合性。它能够精确模拟各类工业电气设备的运行状态，并可设置多种典型及隐蔽故障，从而训练学员应对复杂多变现场问题的能力。一套优秀的电工技师实训设备在设计上必须满足以下核心条件：支持全面的电气参数测量（如电压、电流、功率、电能）；提供灵活安全的电路改造与调试环境；并集成智能化控制单元（如PLC、变频器），以覆盖从传统继电器控制到现代工业自动化的完整技能体系。

二、 详细技术参数：安全、稳定、可靠

1. 输入电源：三相四线/五线制 AC 380V ±10%， 50Hz。

2. 工作环境：适应温度-10℃～+40℃，相对湿度＜85%（25℃时），可在海拔4000m以下地区稳定工作。

3. 装置容量：＜1.5kVA，满足多数实训项目需求的同时兼顾节能。

4. 安全保护：配备高灵敏度漏电保护器，动作电流≤30mA，动作时间≤0.1s，确保实训人身安全。

5. 物理规格：外形尺寸不小于1700×700×1630mm，结构坚固，承重性能优异。

三、 核心配置与智能化功能

本电工技师技能实训考核系统采用模块化结构，主控屏为优质金属结构，面板设计清晰合理。其智能化与高集成度主要体现在：

• 智能化电源管理与考核系统：配备定时器兼报警记录仪（服务管理器），既可作时钟使用，也能设定实训时间、自动报警。其核心功能在于能精确记录操作中的漏电、短路等错误次数，为电工技师技能考核提供客观、统一的评分标准。

• 高精度测量仪表：配备八位LED显示的交流电路综合测量电表，可实时监测并显示电流、电压、功率、电能及工作时间，测量精度达1.0级，培养学员的数据读取与分析习惯。

• 先进的工业控制组件：

• PLC单元：集成西门子S7-1200可编程控制器，具备丰富的数字量I/O点，是学习现代电气控制逻辑编程的核心。

• 变频调速单元：配置西门子V20变频器，支持多种控制模式，可用于电机调速、节能控制等高级实训。

• 人机交互单元：配备7英寸工业触摸屏，用于学习上位机监控、参数设置及与PLC/变频器的通信整合。

• 丰富的电气实训套件：提供低压变压器、整流二极管、功率电阻等，专门用于能耗制动、降压启动等经典电路实训。

四、 全方位、多层级的实训考核项目体系

该装置支持的实训项目覆盖了从电工基础到技师级复杂应用的完整路径，具体可分为以下几大模块：

模块一：核心电机控制技术（项目1-24）

涵盖所有经典电动机控制线路，如直接启动、正反转、星三角启动、两地控制、反接制动、能耗制动（半波及全波）、双速电机控制等，并延伸至C620车床、X62W铣床、T68镗床等典型机床电气控制电路的接线与原理分析。

模块二：PLC、变频器与触摸屏高级应用（项目25-60）

此模块是电工技师实训的精华，包括：

• PLC编程与应用：从基本指令到复杂模拟控制（如交通灯、机械手、传送带、流水线、电梯模型）。

• 变频器技术：参数设置、多段速控制、外部端子控制、PID模拟、通信控制等。

• 触摸屏组态：画面设计、数据交互、动态监控。

• 网络通信技术：实现PLC、触摸屏、变频器之间的综合通信与控制，模拟现代工业网络。

模块三：仪表照明与高级计量（项目61-81）

专注于照明电路、电能计量、互感器应用及各类仪表接线，包括单相/三相电度表（有功/无功）的直接与经互感器接线、电压电流测量电路等，夯实电工计量基础。

模块四：机床电气排故专项考核

这是电工技师技能考核的关键环节。装置配备CA6140车床、X62W铣床、M7130磨床、T68镗床等机床电气故障考核模块。模块采用真实工业电器件，设有隐蔽式故障点（每台机床不少于16个），学员需运用原理分析与检测工具进行故障诊断与排除，全面考核其分析问题与解决问题的能力。

五、 装置标准配置总览

本电工技师实训考核装置提供一套完整的软硬件解决方案，确保开箱即用。
